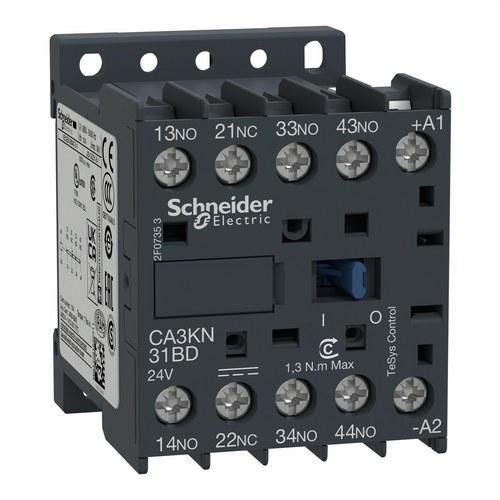

Stycznik pomocniczy TeSys CA3K 3NO+1NC 24V DC

Stycznik pomocniczy TeSys CA3KN31BD firmy Schneider Electric, referencja CA3KN31BD, to niezawodne i wszechstronne rozwiązanie do sterowania obwodami elektromagnetycznymi w aplikacjach przemysłowych i komercyjnych. Dzięki konfiguracji styków 3 normalnie otwarte (NO) i 1 normalnie zamknięty (NC), ten stycznik umożliwia efektywne przełączanie w obwodach sterowania AC-15 i DC-13, z prądem znamionowym cieplnym do 10A. Jego kompaktowy design o szerokości 45 mm ułatwia integrację w panelach elektrycznych, optymalizując dostępną przestrzeń.

CA3KN31BD nadaje się do sterowania obciążeniami w aplikacjach wymagających wysokiej częstotliwości operacji, wytrzymując do 10 000 cykli na godzinę i trwałość mechaniczną 20 milionów cykli. Cewka sterująca działa przy napięciu 24V DC, oferując stabilną pracę bez zużycia prądu rozruchowego. Dodatkowo, urządzenie ma zdolność wytrzymywania napięć do 690V i zapewnia doskonałą odporność na skoki napięcia, z zdolnością izolacji 690V według IEC 60947.

Montaż stycznika jest elastyczny, ponieważ można go zainstalować na szynie DIN o wymiarach 35 mm lub zamocować za pomocą śrub na płycie, co ułatwia jego użycie w różnych konfiguracjach systemów elektrycznych. Zaciski śrubowe umożliwiają podłączenie przewodów stałych lub elastycznych o różnych przekrojach, z momentem dokręcania 1,3 N·m, zapewniając bezpieczne i niezawodne połączenie.

Charakterystyka techniczna:

• Konfiguracja styków: 3 normalnie otwarte (NO) + 1 normalnie zamknięty (NC).
• Prąd znamionowy cieplny (Ith): 10A przy 50°C.
• Napięcie sterowania: 24V DC, odpowiednie dla aplikacji prądu stałego.
• Kategoria użytkowania: AC-15 (obciążenia elektromagnetyczne) i DC-13.
• Napięcie znamionowe izolacji (Ui): 690V, z zdolnością wytrzymania skoków napięcia do 4kV.
• Montaż: Na szynie DIN 35 mm lub przez mocowanie śrubowe na płycie.
• Połączenie zacisków: Kompatybilne z przewodami stałymi i elastycznymi o różnych przekrojach (0,34 mm² do 4 mm²).
• Trwałość mechaniczna: 20 milionów cykli, idealna dla aplikacji o wysokiej częstotliwości operacji.
• Wymiary: 58 mm wysokości, 45 mm szerokości, 57 mm głębokości.
• Waga: 0,225 kg, kompaktowy i łatwy w instalacji.

Zalety produktu:

• Wysoka trwałość i niezawodność: Zaprojektowany, aby wytrzymać do 20 milionów cykli mechanicznych, co gwarantuje długą żywotność w wymagających aplikacjach.
• Wszechstronność w instalacji: Może być montowany na szynie DIN lub mocowany na płycie, dostosowując się do różnych konfiguracji systemów elektrycznych.
• Międzynarodowe certyfikaty: Spełnia normy IEC, UL, CSA, CCC i EAC, zapewniając jego użycie w globalnych aplikacjach i spełniając najwyższe standardy jakości.
• Kompatybilność z różnymi typami połączeń: Zaciski śrubowe umożliwiają użycie zarówno przewodów stałych, jak i elastycznych, co zapewnia bezpieczną i łatwą instalację.

Zalecane zastosowania:

Stycznik pomocniczy TeSys CA3KN31BD jest idealny do zastosowań w przemyśle, w tym automatyzacji procesów, sterowania silnikami, systemów grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC) oraz innych aplikacji wymagających niezawodnego sterowania obciążeniami elektromagnetycznymi. Jest odpowiedni dla obwodów sterowania działających zarówno w prądzie przemiennym, jak i stałym, co czyni go wszechstronnym wyborem dla różnych typów instalacji.

Zgodność z normami:

Stycznik spełnia normy IEC/EN 60947-1, IEC/EN 60947-4-1, UL, CSA i inne międzynarodowe certyfikaty, gwarantując bezpieczeństwo i niezawodność w użytkowaniu. Ponadto jest produktem Green Premium, zgodnym z dyrektywami RoHS i REACh, co zapewnia jego zaangażowanie na rzecz ochrony środowiska.

Z TeSys CA3KN31BD firmy Schneider Electric otrzymujesz kompaktowe, solidne i wydajne rozwiązanie do zaspokojenia potrzeb sterowania w aplikacjach przemysłowych, wspierane przez jakość i niezawodność lidera w branży elektrycznej.
