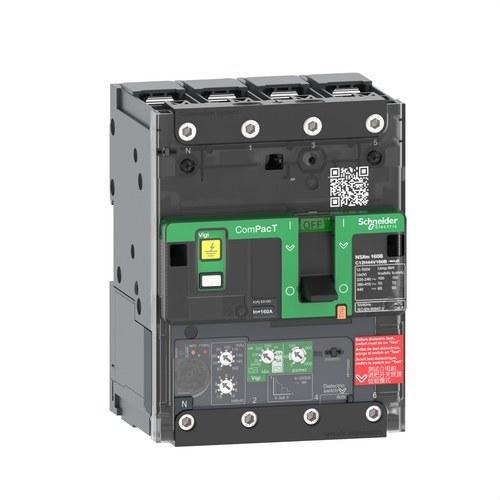

Wyłącznik automatyczny ComPacT NSXm100N 50kA AC 4P 50A Micrologic 4.1 SZYNA PRĄDOWA

Wyłącznik automatyczny ComPacT NSXm100N firmy Schneider Electric (referencja C11N44V050B) to kompaktowe i wydajne rozwiązanie do ochrony instalacji elektrycznych przed przeciążeniami i zwarciami. Ten 4-biegunowy wyłącznik został zaprojektowany specjalnie w celu optymalizacji zarówno przestrzeni, jak i zdolności wyłączeniowej, zapewniając niezawodną i bezpieczną ochronę w zastosowaniach przemysłowych i komercyjnych.

Dzięki zdolności wyłączeniowej wynoszącej 50 kA przy 415 V AC, ComPacT NSXm100N jest wyposażony do obsługi wysokich prądów awaryjnych, co czyni go idealnym wyborem dla systemów dystrybucji elektrycznej o wysokich wymaganiach dotyczących ochrony. Ponadto, działa przy prądzie znamionowym 50 A w temperaturze 40 °C, zapewniając wystarczającą zdolność dla aplikacji średniej mocy.

Model ten wyposażony jest w jednostkę sterującą Micrologic 4.1, która pozwala zarządzać funkcjami ochrony przed przeciążeniem, zwarciem i upływem do ziemi dzięki technologii LSoIR (Ograniczenie przeciążenia i szybkie wyłączanie), co poprawia bezpieczeństwo i efektywność ochrony instalacji. Wyzwalanie zarządzane jest elektronicznie, co zapewnia większą precyzję i kontrolę nad funkcjami ochrony.

Kluczowe dane techniczne:

• Liczba biegunów: 4P
• Prąd znamionowy: 50 A przy 40 °C
• Napięcie znamionowe pracy: 440 V AC przy 50/60 Hz
• Maksymalna zdolność wyłączeniowa:
  • 50 kA przy 380-415 V AC
  • 90 kA przy 220-240 V AC
  • 10 kA przy 660-690 V AC
• Wymiary: 108 mm (szerokość) x 144 mm (wysokość) x 80 mm (głębokość)

Jedną z głównych innowacji tego wyłącznika automatycznego jest technologia połączeń Everlink, która zapewnia trwałość połączeń elektrycznych, zapobiegając ich poluzowaniu z upływem czasu i zapewniając bezpieczną i stabilną instalację. Technologia ta jest szczególnie przydatna w aplikacjach, gdzie wibracje i zmiany temperatury mogą wpływać na stabilność połączeń.

Dodatkowo, ComPacT NSXm100N oferuje możliwość montażu zarówno na szynie DIN, jak i na płycie, co zapewnia dużą elastyczność w instalacji. Pomocnicze typu sprężynowego są widoczne z zewnątrz, co ułatwia konserwację i nadzór nad urządzeniem bez konieczności demontażu.

Kluczowe zalety:

• Wysoka zdolność wyłączeniowa: Dzięki zdolności wyłączeniowej do 50 kA w sieciach 380-415 V AC, ten wyłącznik jest odpowiedni dla systemów wymagających solidnej ochrony przed awariami zwarciowymi.
• Technologia Everlink: Zapewnia trwałe i bezpieczne połączenia elektryczne, minimalizując możliwość ich poluzowania z upływem czasu.
• Elastyczna instalacja: Możliwość montażu zarówno na płycie, jak i na szynie DIN, co ułatwia integrację w szafach sterowniczych.

Ponadto jego kompaktowy rozmiar czyni go jednym z najmniejszych wyłączników automatycznych różnicowoprądowych na rynku, o wymiarach zaledwie 108 mm szerokości i 144 mm wysokości, co optymalizuje przestrzeń w szafach elektrycznych. Pomimo niewielkich rozmiarów oferuje maksymalną ochronę bez kompromisów w zakresie wydajności.

Zgodność z normami:

Ten wyłącznik automatyczny spełnia główne międzynarodowe normy, w tym IEC 60947, co gwarantuje, że został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i wydajności. Ponadto spełnia specyfikacje morskie, co czyni go odpowiednim do stosowania w aplikacjach offshore lub w środowiskach narażonych na ekstremalne warunki.

Zalecane zastosowania:

• Systemy dystrybucji elektrycznej w środowiskach przemysłowych i komercyjnych.
• Instalacje morskie i aplikacje o wysokich wymaganiach.
• Ochrona przed przeciążeniami, zwarciami i upływami do ziemi.

ComPacT NSXm100N jest również zaprojektowany do pracy w sieciach prądu przemiennego (AC) o częstotliwości 50/60 Hz, co sprawia, że jest odpowiedni do szerokiej gamy zastosowań. Jego ręczne sterowanie za pomocą dźwigni i stała konstrukcja zapewniają łatwą obsługę i szybką instalację.
