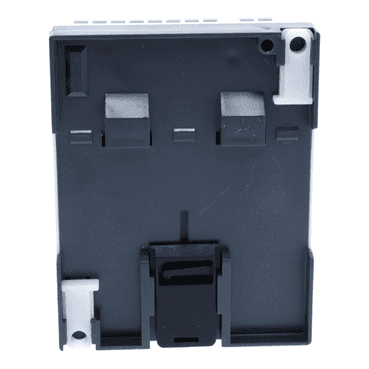

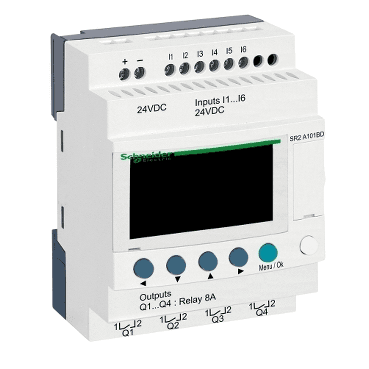

Programowalny przekaźnik kompaktowy Zelio Logic 10 E S 24 V DC bez zegara ekran

Kompaktowy przekaźnik programowalny Zelio Logic SR2A101BD firmy Schneider Electric to efektywne i ekonomiczne rozwiązanie dla aplikacji automatyzacji w małych systemach. Ten inteligentny przekaźnik został zaprojektowany, aby ułatwić kontrolę prostych procesów dzięki intuicyjnemu programowaniu i zdolności diagnostycznej. Jest idealny do zastosowań takich jak kontrola systemów oświetleniowych, zarządzanie pompami, wentylacja i automatyzacja małych maszyn.

Dzięki napięciu zasilania 24 V DC, Zelio Logic SR2A101BD oferuje 10 wejść/wyjść, co pozwala na jednoczesne zarządzanie wieloma urządzeniami. Połączenia realizowane są za pomocą zacisków śrubowych, co zapewnia szybką i bezpieczną instalację. Jego kompaktowa konstrukcja i możliwość montażu na szynie DIN sprawiają, że jest idealny do integracji w rozdzielnicach elektrycznych, oszczędzając miejsce i ułatwiając organizację komponentów.

Jedną z jego najbardziej wyróżniających się cech jest wbudowany wyświetlacz LCD, który umożliwia wizualizację w czasie rzeczywistym stanu wejść i wyjść oraz ułatwia diagnostykę ewentualnych usterek. Ponadto Zelio Logic jest wyposażony w przyciski nawigacyjne, które upraszczają interakcję z urządzeniem, czyniąc programowanie i monitorowanie dostępnym nawet dla osób bez doświadczenia w systemach sterowania.

Kluczowe cechy:

• Zasilanie: 24 V DC (zakres od 19,2 do 30 V)
• Wejścia/wyjścia: 10 wejść/wyjść cyfrowych
• Wyświetlacz LCD: Wizualizacja w czasie rzeczywistym i diagnostyka
• Montaż na szynie DIN: Kompaktowy design dla efektywnej integracji
• Intuicyjne programowanie: Łatwe dla użytkowników niewyspecjalizowanych

Ten przekaźnik obsługuje do 240 linii programowania, co pozwala na realizację schematów sterowania o niskiej do średniej złożoności. Programowanie odbywa się w języku drabinkowym (Ladder), co czyni go elastycznym narzędziem do różnych zastosowań sterowania. Dodatkowo, czas cyklu przekaźnika waha się od 6 do 90 ms, co zapewnia odpowiednią wydajność w większości aplikacji automatyzacji.

Kluczowe dane techniczne:

• Prąd zasilania: 100 mA (bez rozszerzeń)
• Pobór mocy: 3 W
• Trwałość mechaniczna: 10 milionów cykli dla wyjść przekaźnika
• Trwałość elektryczna: 500 000 cykli (w AC i DC, w zależności od napięcia i prądu)
• Zdolność przełączania wyjść przekaźnika:
  • 24 do 250 V AC
  • 5 do 30 V DC
  • Prąd termiczny wyjścia 8 A dla 4 wyjść przekaźnika
• Odporność na przepięcia (Uimp): 4 kV według IEC 60947-1
• Częstotliwość: 50/60 Hz
• Czas reakcji wyjść przekaźnika:
  • 10 ms od stanu 0 do 1
  • 5 ms od stanu 1 do 0

Zelio Logic SR2A101BD jest zaprojektowany do pracy w wymagających warunkach, działając w zakresie temperatur od -25 °C do 55 °C i z doskonałą trwałością zarówno mechaniczną, jak i elektryczną. Dodatkowo, jego ochrona przed odwróceniem polaryzacji chroni go w przypadku błędów podczas instalacji, co zwiększa niezawodność urządzenia.

Połączenia:

• Typ zacisków: Zaciski śrubowe
• Pojemność okablowania:
  • Sztywne: 1 x 0,2 mm² do 2,5 mm²
  • Elastyczne z tulejką: 1 x 0,25 mm² do 2,5 mm²
  • Dwa przewody: 2 x 0,25 mm² do 0,75 mm²
• Moment dokręcania: 0,5 N.m
• Kompatybilność: Kompatybilny z blokami rozdzielczymi i szynami grzebieniowymi (montaż górny lub dolny)

Dodatkowe korzyści:

• Łatwe programowanie: Przekaźnik został zaprojektowany, aby ułatwić programowanie poprzez przejrzysty interfejs użytkownika, idealny dla użytkowników bez zaawansowanej wiedzy w zakresie automatyzacji.
• Diagnostyka na ekranie: Zintegrowany wyświetlacz LCD nie tylko pozwala na wizualizację parametrów systemu, ale także na diagnostykę usterek, co znacznie skraca czas przestojów i konserwacji.
• Wysoka trwałość: Z mechaniczną trwałością 10 milionów cykli i trwałością elektryczną 500 000 cykli, przekaźnik programowalny Zelio Logic to niezawodna opcja dla przemysłowych zastosowań sterowania.

Przekaźnik Zelio Logic SR2A101BD oferuje również solidną ochronę przed przepięciami do 4 kV, co czyni go odpowiednim dla środowisk przemysłowych i komercyjnych. Jego zakres wejść i wyjść cyfrowych pozwala dostosować się do różnorodnych potrzeb, a jego kompaktowa konstrukcja i łatwa instalacja czynią go wszechstronnym rozwiązaniem dla automatyzacji w małych i średnich instalacjach.

To urządzenie nie tylko gwarantuje ciągłość i niezawodność systemu, ale jest także opłacalnym wyborem, co czyni go idealnym rozwiązaniem dla tych, którzy chcą poprawić efektywność i kontrolę swoich procesów bez komplikacji.

Podsumowując, kompaktowy przekaźnik programowalny Zelio Logic SR2A101BD firmy Schneider Electric to wszechstronne i niezawodne narzędzie sterowania, idealne dla szerokiego zakresu zastosowań automatyzacji. Dzięki łatwemu programowaniu, solidnej konstrukcji i trwałości, jest to rozwiązanie, które optymalizuje kontrolę i bezpieczeństwo w małych i średnich instalacjach.
