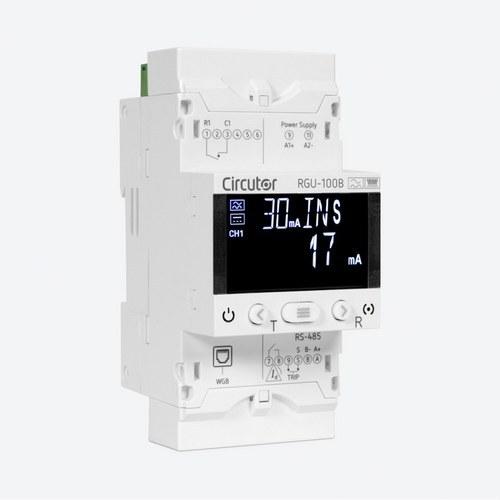

Przekaźnik różnicowy typu B Circutor RGU-100B

Przekaźnik różnicowy Circutor RGU-100B (kod P11961) to urządzenie do ochrony i monitorowania prądu różnicowego zaprojektowane dla instalacji z obciążeniami jednofazowymi lub trójfazowymi, które wymagają zaawansowanej ochrony przed prądami upływu, zarówno w prądzie przemiennym, jak i stałym. Ten przekaźnik jest kompatybilny z transformatorami różnicowymi serii WGB i jest szczególnie polecany do zastosowań z obciążeniami z elementami stałymi lub mieszanymi, takich jak przemienniki częstotliwości, UPS, instalacje fotowoltaiczne oraz systemy ładowania pojazdów elektrycznych.

Ochrona różnicowa typu B: RGU-100B oferuje zaawansowaną ochronę różnicową typu B, co oznacza, że jest w stanie wykrywać prądy przemienne sinusoidalne i pulsacyjne resztkowe zarówno w prądzie przemiennym, jak i stałym, z odpowiednią precyzją dla częstotliwości do 2 kHz. Jest to idealne do ochrony krytycznych instalacji, takich jak systemy fotowoltaiczne, przemienniki częstotliwości czy urządzenia przemysłowe złożone z obciążeń.

Elastyczna regulacja czułości i opóźnienia: Ten przekaźnik jest w pełni programowalny, z regulowaną czułością od 0,03 do 3 A i konfigurowalnym czasem opóźnienia od 0,1 do 5 sekund, co pozwala użytkownikom dostosować ochronę do specyficznych potrzeb instalacji. Przekaźnik zawiera również funkcję prealarmu, która pozwala ostrzegać o możliwych problemach zanim nastąpi wyzwolenie systemu, co poprawia zapobieganie awariom.

Zaawansowane komunikacje i monitorowanie: RGU-100B zawiera komunikacje RS-485 i używa protokołu Modbus/RTU, co pozwala na integrację w systemach zarządzania energią i monitorowania zdalnego. Ta zdolność komunikacji ułatwia zbieranie i analizowanie danych w czasie rzeczywistym, umożliwiając bardziej efektywne zarządzanie instalacjami elektrycznymi. Przekaźnik posiada również wejście zdalnego sterowania, które umożliwia dodatkowe zdalne sterowanie jego funkcjami.

Kompaktowy design i łatwa instalacja: Ten przekaźnik został zaprojektowany do montażu na szynie DIN, co ułatwia integrację w rozdzielnicach i systemach dystrybucji energii. Jego podświetlany wyświetlacz LCD pokazuje dane o prądzie upływu w czasie rzeczywistym, zmieniając kolor na czerwony, gdy wykryty zostanie upływ wymagający interwencji. Ponadto przekaźnik jest zbudowany w obudowie z tworzywa V0 samogasnącego, co zapewnia jego trwałość i bezpieczeństwo w środowiskach przemysłowych.

Dane techniczne:

• Protokół komunikacyjny: Modbus/RTU.
• Prąd różnicowy: Regulowany od 0,03 do 3 A.
• Napięcie zasilania: 230 V AC.
• Opóźnienie: Regulowane od 0,1 do 5 sekund.
• Przekaźnik prealarmu: W zestawie.
• Komunikacje: RS-485.
• Wyjścia przekaźnikowe: 1 przekaźnik o pojemności 6 A.
• Wymiary: 52,5 x 118 x 74 mm.
• Waga: 0,188 kg.
• Mocowanie: Szyna DIN.

Typowe zastosowania: Ten przekaźnik różnicowy jest idealny do ochrony systemów fotowoltaicznych, przemienników częstotliwości, systemów zasilania bezprzerwowego (UPS) oraz punktów ładowania pojazdów elektrycznych, gdzie prądy upływu mogą mieć złożone charakterystyki ze względu na obecność elementów stałych.

Zalety systemu:

• Zaawansowana ochrona typu B, która zapewnia wysoką precyzję i bezpieczeństwo w wykrywaniu prądów upływu zarówno w prądzie przemiennym, jak i stałym.
• Programowalny i regulowany, z możliwością konfiguracji czułości i czasu opóźnienia.
• Łatwa integracja w systemach monitorowania dzięki komunikacjom Modbus/RTU i RS-485.
• Kompaktowy i solidny design, idealny do rozdzielnic przemysłowych i komercyjnych.

Przekaźnik różnicowy Circutor RGU-100B to idealne rozwiązanie dla instalacji wymagających zaawansowanej ochrony różnicowej w środowiskach złożonych obciążeń. Dzięki elastyczności konfiguracji i możliwości integracji zapewnia niezawodną i efektywną ochronę dla szerokiego zakresu zastosowań elektrycznych.
