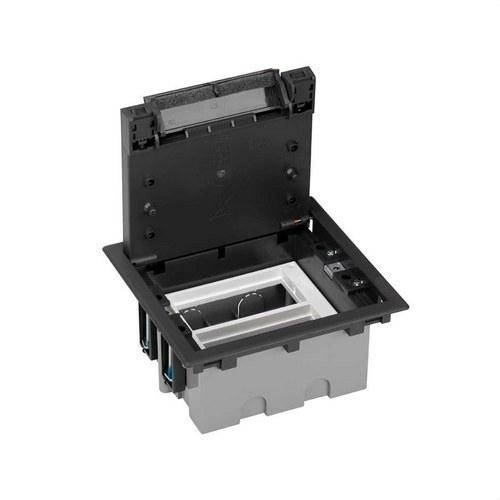

Regulowana puszka podłogowa na 4 elementy do instalacji w podłodze grafitowej Simon 500 Cima

Regulowana puszka podłogowa na 4 elementy z serii Simon 500 Cima to profesjonalne rozwiązanie zaprojektowane do integracji połączeń elektrycznych, głosowych, danych i multimedialnych bezpośrednio w posadzce. Jej solidna i funkcjonalna konstrukcja umożliwia dostęp do punktów przyłączeniowych bez kompromisów w zakresie estetyki i bezpieczeństwa instalacji.

To rozwiązanie jest szczególnie przydatne w miejscach, gdzie okablowanie prowadzone jest podłogą, takich jak biura, sale szkoleniowe, biblioteki, muzea, hotele czy gabinety. Dzięki regulowanej konstrukcji i wysokiej wytrzymałości strukturalnej pozwala na tworzenie dyskretnych i bezpiecznych instalacji, które zapewniają łatwy dostęp do połączeń w razie potrzeby.

Puszka należy do gamy Simon 500 Cima, serii znanej z wysokiej jakości, niezawodności i kompatybilności z instalacjami okablowania strukturalnego. Przystosowana jest do montażu do 4 elementów i jest kompatybilna z mechanizmami Simon 500 Cima oraz, przy użyciu odpowiednich adapterów, z mechanizmami serii Simon 27 Play i Simon K45.

Wykonana z wysokowytrzymałego tworzywa sztucznego w kolorze grafitowym (RAL 7021), puszka została poddana licznym testom, aby zapewnić zgodność z najbardziej rygorystycznymi normami międzynarodowymi. Jej konstrukcja pozwala na wytrzymanie obciążeń do 1400 kg, co czyni ją odpowiednią do miejsc o dużym natężeniu ruchu.

Dodatkowo wyposażona jest w ochronę przed kurzem i drobnymi przedmiotami dzięki piance ochronnej, co pomaga utrzymać instalację w dobrym stanie i wydłuża żywotność zamontowanych mechanizmów.

Główne cechy:

• Seria: Simon 500 Cima
• Typ produktu: Regulowana puszka podłogowa
• Pojemność: 4 elementy
• Kompatybilność: Mechanizmy Simon 500 Cima oraz Simon 27 Play / Simon K45 (przy użyciu adapterów)
• Wykończenie: Grafit
• Kolor RAL: 7021
• Materiał: Wysokowytrzymałe tworzywo sztuczne
• Wymiary: 171 x 187 x 76 mm
• Głębokość: 76 mm
• Regulowana głębokość: od 76 mm do 100 mm
• Wymiar otworu montażowego: 170 x 155 mm
• Wymiary pokrywy uchylnej: 145 x 161 x 15 mm
• Wymiary tacki wpuszczanej: 220 x 172,2 mm
• Wysokość ramki ponad poziomem podłogi: 3,2 mm
• Wolna przestrzeń wewnętrzna przy maksymalnej regulacji: 38 mm
• Wolna przestrzeń wewnętrzna przy minimalnej regulacji: 13 mm

Parametry techniczne:

• Klasa odporności na uderzenia: IK08
• Stopień ochrony: IP4X
• Odporność na ciepło: do +125 ºC (IEC 60695-10-2)
• Maksymalna temperatura pracy: +90 ºC
• Zakres temperatury podczas instalacji: -5 ºC do +60 ºC
• Odporność izolacji: >5 MΩ przy 500 V
• Wytrzymałość dielektryczna: 2000 V przy 50 Hz przez 1 minutę bez przebicia i przeskoku
• Gaszenie: +850 ºC / 30 sekund (GWFI wg IEC 60695-2-11)
• Maksymalne obciążenie: 1400 kg

Konfiguracja i wejścia kablowe:

• 8 bocznych wejść na przewody
• 4 otwory na obejmy
• 4 wstępnie wycięte otwory Ø20 mm
• 4 wstępnie wycięte otwory Ø26 mm
• W zestawie przegroda metalowa zapewniająca odporność elektromagnetyczną dla okablowania VDM

Zawartość opakowania:

• Puszka podłogowa
• Przegroda metalowa
• Przewód uziemiający
• Śruby montażowe
• Instrukcja montażu

Montaż:

• Szczególnie przeznaczona do montażu w posadzkach
• Możliwość montażu w podłodze technicznej
• Mocowanie za pomocą łapek na wannie podłogowej
• Zakres łapek: od 14 do 54 mm
• Kierunek montażu: poziomy lub pionowy
• Pokrywa z 2 pozycjami otwarcia

Uwagi:

• Aby zakończyć instalację, należy połączyć z plastikową wanną o numerze referencyjnym 52052102-035.
• Opcjonalnie można użyć pokrywy wyrównującej o numerze referencyjnym 52053102-038, jeśli nie jest montowane to samo wykończenie podłogi.

Konserwacja:

• Czyścić miękką, suchą ściereczką.
• Nie używać środków ściernych ani detergentów zawierających chlor.

Puszki podłogowe z serii Simon 500 Cima zostały zaprojektowane, aby zapewnić dyskretne i wydajne rozwiązania w nowoczesnych instalacjach, gdzie kluczowa jest łączność. Ich wytrzymałość, nośność i wszechstronność czynią je idealnym wyborem do zastosowań profesjonalnych.

Bardzo praktyczne rozwiązanie, gdy potrzebujesz doprowadzić połączenia do środka pomieszczenia bez widocznych kanałów, zachowując czystość, porządek i pełną funkcjonalność przestrzeni.
