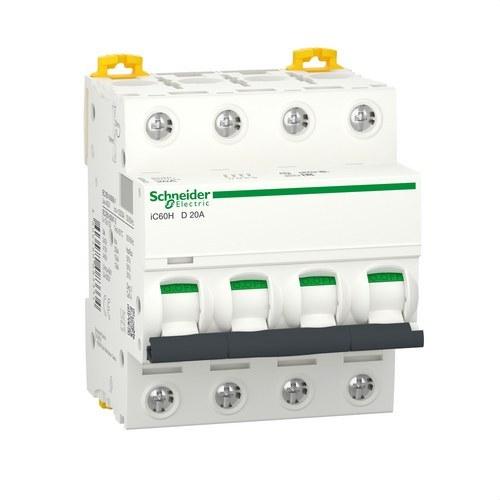

Wyłącznik nadprądowy IC60H 4P 20A Krzywa D

Opis techniczny

Wyłącznik nadprądowy Schneider Electric Acti9 iC60H, 4-polowy, 20 A, charakterystyka D. Przeznaczony do ochrony obwodów z wysokimi prądami rozruchowymi, zapewniając wysoką zdolność wyłączania w formacie modułowym.

Zastosowania i zalety

Szczególnie odpowiedni do linii z obciążeniami indukcyjnymi lub wymagającymi rozruchami, takimi jak silniki, transformatory lub urządzenia z prądami szczytowymi przy załączaniu.

Parametry techniczne

• Seria: Acti9 iC60H.
• Liczba biegunów: 4P, z 4 biegunami chronionymi.
• Prąd znamionowy: 20 A.
• Charakterystyka wyzwalania: D.
• Zdolność wyłączania: 10 kA zgodnie z IEC 60898-1 oraz 15 kA zgodnie z IEC 60947-2.
• Zdolność wyłączania do 30 kA przy 220-240 V AC zgodnie z EN/IEC 60947-2.
• Napięcie izolacji Ui: 500 V AC.
• Odporność na udary Uimp: 6 kV.
• Klasa ograniczenia: 3.
• Wskaźnik położenia styku i lokalna sygnalizacja zadziałania.

Instalacja

Charakterystykę D należy wybierać tylko wtedy, gdy instalacja i zabezpieczenie poprzedzające pozwalają na wymagany prąd zadziałania.
