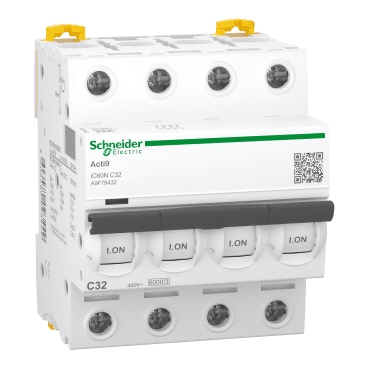

Wyłącznik nadprądowy IC60N 4P 32A Krzywa C 10kA

Wyłącznik automatyczny miniaturowy (MCB) Acti9 iC60N 4P 32 A firmy Schneider Electric to urządzenie zaprojektowane w celu zapewnienia pełnej ochrony przed przeciążeniami i zwarciami w systemach elektrycznych niskiego napięcia. Ten 4-biegunowy wyłącznik automatyczny (z ochroną wszystkich biegunów) jest zoptymalizowany do zastosowań w instalacjach prądu przemiennego (AC) i prądu stałego (DC), zapewniając bezpieczeństwo i niezawodność dostaw energii elektrycznej.

Przy prądzie znamionowym 32 A i charakterystyce wyzwalania typu C, Acti9 iC60N gwarantuje szybką i skuteczną reakcję na przeciążenia i zwarcia, chroniąc zarówno ludzi, jak i urządzenia podłączone do sieci. Ten wyłącznik jest idealny do stosowania w środowiskach mieszkaniowych, komercyjnych i lekkich przemysłowych, gdzie wymagana jest niezawodna i solidna ochrona.

Wyłącznik ma zdolność wyłączania 6000 A przy 400 V AC zgodnie z normą IEC/EN 60898-1, co zapewnia jego wydajność w instalacjach o średnich poziomach prądów zwarciowych. Ponadto, urządzenie to może operować z mocą wyłączania 10 kA przy 230/400 V AC i aż 20 kA przy 230 V AC, co czyni go odpowiednim do ochrony obwodów w bardziej wymagających zastosowaniach.

Kluczowe cechy:

• Prąd znamionowy: 32 A
• Charakterystyka wyzwalania: Typ C (średnia reakcja)
• Zdolność wyłączania: 6000 A przy 400 V AC zgodnie z IEC/EN 60898-1
• Ochrona: Zwarcia i przeciążenia w systemach prądu przemiennego i stałego

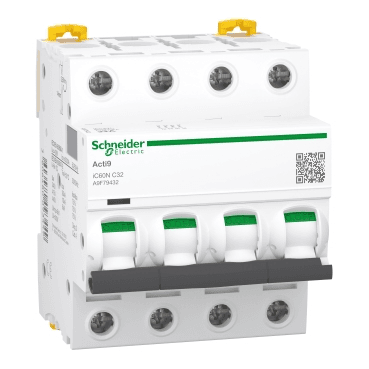

Wyłącznik Acti9 iC60N wyposażony jest w szereg zaawansowanych funkcji ułatwiających zarówno jego instalację, jak i konserwację. Wskaźnik Visitrip, unikalny dla Schneider Electric, pozwala szybko zidentyfikować obwód, który spowodował wyzwolenie wyłącznika, co znacznie skraca czas diagnozy i interwencji. Ponadto, zielony pasek Visisafe gwarantuje fizyczne rozłączenie styków, co umożliwia bezpieczne przeprowadzanie konserwacji w dół strumienia.

Kompaktowa konstrukcja tego wyłącznika umożliwia jego montaż na standardowych szynach DIN, co sprawia, że integracja w modułowych rozdzielnicach elektrycznych jest szybka i prosta. Dodatkowo, posiada proste zaciski przyłączeniowe na górze i dole, które akceptują sztywne przewody do 35 mm² i elastyczne przewody do 25 mm², oferując elastyczność w projektowaniu systemu elektrycznego.

Kluczowe dane techniczne:

• Napięcie znamionowe izolacji (Ui): 500 V AC
• Odporność na przepięcia (Uimp): 6 kV
• Częstotliwość pracy: 50/60 Hz
• Klasa ograniczenia: Klasa 3 zgodnie z IEC/EN 60898-1
• Trwałość mechaniczna: 20 000 cykli
• Trwałość elektryczna: 10 000 cykli
• Wymiary: 72 mm szerokości, 85 mm wysokości, 78,5 mm głębokości
• Waga: 0,5 kg

Dodatkowe cechy:

• Solidna ochrona: Acti9 iC60N został zaprojektowany, aby zapewnić skuteczną ochronę zarówno w sieciach prądu przemiennego, jak i stałego, z możliwością wyłączania wysokich poziomów prądu w krytycznych zastosowaniach.
• Niezawodność w konserwacji: Dzięki paskowi Visisafe, użytkownicy mogą być pewni, że styki są fizycznie rozłączone, co zwiększa bezpieczeństwo podczas prac konserwacyjnych.
• Modularna konstrukcja: Jego montaż na szynie DIN ułatwia integrację w dowolnej rozdzielnicy elektrycznej, co czyni go elastyczną i wszechstronną opcją dla szerokiego zakresu zastosowań.

Typowe zastosowania:

Ten wyłącznik automatyczny jest idealny do stosowania w instalacjach, gdzie wymagana jest solidna i niezawodna ochrona przed zwarciami i przeciążeniami. Jego zastosowania obejmują systemy dystrybucji energii elektrycznej w budynkach mieszkalnych i komercyjnych, małych zakładach przemysłowych oraz wszelkich instalacjach wykorzystujących zarówno prąd przemienny, jak i stały. Ponadto, jego zdolność do integracji w modułowych rozdzielnicach i kompatybilność z blokami rozdzielczymi i szynami typu grzebieniowego czyni go elastycznym rozwiązaniem dla różnych konfiguracji instalacyjnych.

Wyłącznik automatyczny miniaturowy Acti9 iC60N 4P 32 A firmy Schneider Electric to wysoce niezawodne rozwiązanie do ochrony obwodów elektrycznych przed przeciążeniami i zwarciami. Dzięki zdolności wyłączania do 6000 A i zaawansowanym funkcjom, takim jak wskaźnik Visitrip i pasek Visisafe, urządzenie to zapewnia bezpieczeństwo i niezawodność w instalacjach elektrycznych, ułatwiając zarówno jego instalację, jak i konserwację.
