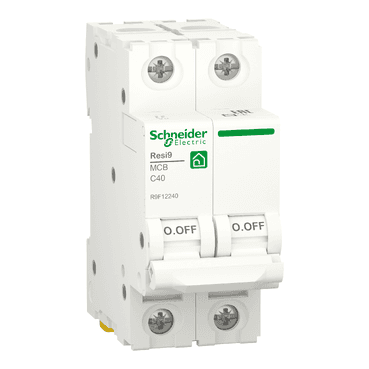

Wyłącznik nadprądowy Resi9 2P 40 A 6000 A 230 V

Wyłącznik automatyczny Resi9 2P 40A firmy Schneider Electric, referencja R9F12240, to niezawodne urządzenie ochrony elektrycznej, zaprojektowane w celu zapewnienia ochrony instalacji elektrycznych w budynkach mieszkalnych, zarówno indywidualnych, jak i zbiorowych. Ten miniaturowy wyłącznik nadprądowy (MCB) skutecznie łączy ochronę przed zwarciami i przeciążeniami, oferując kompleksowe i bezpieczne rozwiązanie dla obwodów elektrycznych w domach i małych budynkach.

Wyłącznik Resi9 jest wyposażony w 2 bieguny chronione i ma prąd znamionowy 40A, co czyni go idealnym wyborem dla obwodów średniej wielkości. Jego zdolność wyłączania zwarciowego wynosi 6000A przy 400VAC, co gwarantuje bezpieczeństwo instalacji w przypadku poważnych awarii. Ten poziom ochrony spełnia wymagania międzynarodowej normy EN/IEC 60898-1, zapewniając, że wyłącznik wytrzymuje zarówno przeciążenia, jak i niespodziewane skoki prądu.

Technologia wyzwalania wyłącznika to termiczno-magnetyczna, co pozwala mu szybko reagować na zmiany prądu. Krzywa wyzwalania C jest najczęściej stosowana w aplikacjach domowych, co czyni go odpowiednim wyborem do ochrony wrażliwych urządzeń przed przejściowymi przeciążeniami lub zwarciami.

Charakterystyka techniczna:

• Prąd znamionowy [In]: 40A
• Liczba biegunów: 2P
• Zdolność wyłączania: 6000A Icn przy 400V AC 50/60Hz zgodnie z EN/IEC 60898-1
• Napięcie znamionowe pracy [Ue]: 400V AC
• Napięcie znamionowe izolacji [Ui]: 440V AC
• Częstotliwość sieci: 50/60Hz
• Odporność na przepięcia: 4kV
• Krzywa wyzwalania: C
• Technologia wyzwalania: Termiczno-magnetyczna
• Zdolność połączeniowa: Zaciski tunelowe do przewodów sztywnych do 35 mm² i przewodów elastycznych do 25 mm²
• Długość odizolowanego przewodu: 14 mm
• Moment dokręcania: 3,5 N.m

Wymiary i montaż:

• Wysokość: 81 mm
• Szerokość: 36 mm
• Głębokość: 72 mm
• Głębokość wpuszczenia: 44 mm
• Waga produktu: 240 g
• Montaż: Na szynie DIN, co ułatwia modułowy i efektywny montaż w rozdzielnicach elektrycznych w budynkach mieszkalnych
• Kroki 9 mm: 4

Ten wyłącznik automatyczny jest kompatybilny ze standardową instalacją na szynie DIN, co czyni go odpowiednim do integracji z modułowymi rozdzielnicami elektrycznymi. Kompaktowy design tego modelu, o szerokości 4 kroków po 9 mm, umożliwia łatwy montaż nawet w ograniczonych przestrzeniach.

Trwałość:

Resi9 2P 40A został zaprojektowany z myślą o ekstremalnej trwałości, z odpornością mechaniczną do 20 000 cykli i odpornością elektryczną do 10 000 cykli. Zapewnia to, że wyłącznik utrzyma niezawodną wydajność przez długi czas, nawet w aplikacjach wymagających częstych operacji.

Bezpieczeństwo i ochrona:

Ten wyłącznik automatyczny oferuje wysoki poziom ochrony dla obwodów elektrycznych, bez potrzeby dodatkowej ochrony przed upływami do ziemi. Urządzenie zapewnia wyraźne wskazanie włączenia i wyłączenia za pomocą dźwigni sterującej i posiada stopień ochrony IP20 na zaciskach oraz IP40 po zainstalowaniu w szafce modułowej, co gwarantuje większe bezpieczeństwo instalacji.

Dodatkowe korzyści:

• Łatwa instalacja i konserwacja: Dzięki modułowej konstrukcji i montażowi na szynie DIN, wyłącznik można łatwo zainstalować lub zdemontować, co umożliwia szybkie i efektywne dostosowanie instalacji.
• Odporność na ekstremalne warunki: Wyłącznik może pracować w zakresie temperatur od -25°C do 60°C, co czyni go odpowiednim dla szerokiej gamy środowisk.
• Niezawodność: Dzięki zdolności wyłączania 6000A i ochronie termiczno-magnetycznej, wyłącznik zapewnia integralność instalacji elektrycznej, nawet w sytuacjach poważnych awarii elektrycznych.

Ten wyłącznik automatyczny Resi9 2P 40A firmy Schneider Electric to solidne i niezawodne rozwiązanie do ochrony obwodów elektrycznych w budynkach mieszkalnych, zapewniające ciągłość usług i bezpieczeństwo przed przeciążeniami oraz zwarciami. Jego łatwy montaż i trwała konstrukcja czynią go idealnym wyborem dla każdej nowoczesnej instalacji elektrycznej.
