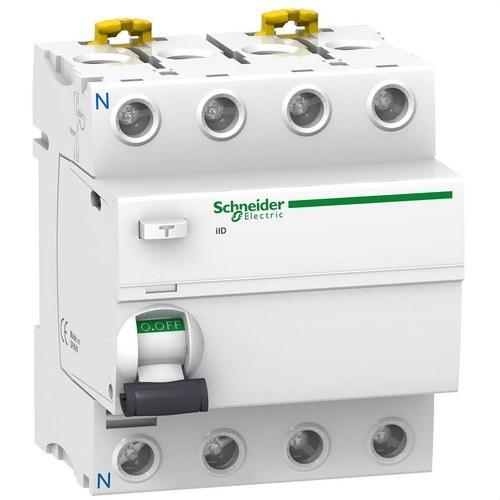

Różnicówka Acti9 iID 4P 40A 30mA A-SI

Wyłącznik różnicowoprądowy Schneider Electric Acti9 iID 4P 40A 30mA A-SI (referencja A9R61440) to modułowe urządzenie ochronne zaprojektowane w celu zapewnienia niezawodnej i efektywnej ochrony przed porażeniem elektrycznym, zarówno przez bezpośredni, jak i pośredni kontakt, oraz ryzykiem związanym z uszkodzeniami ziemnymi, w tym potencjalnymi pożarami. Ten wyłącznik różnicowoprądowy (RCCB) ma prąd znamionowy 40 A i czułość 30 mA, co czyni go idealnym wyborem do zastosowań zarówno w budynkach mieszkalnych, jak i przemysłowych wymagających zaawansowanej ochrony.

Zaawansowana ochrona:

Acti9 iID od Schneider Electric to wyłącznik różnicowoprądowy typu A-SI, oferujący specyficzną ochronę przed wyciekami prądu przemiennego (AC) i pulsującym prądem stałym (DC). Dzięki temu jest szczególnie skuteczny w ochronie ludzi i urządzeń w systemach, gdzie używane są urządzenia z komponentami elektronicznymi, takie jak komputery czy zaawansowane urządzenia AGD.

Oprócz możliwości automatycznego odłączenia obwodu w przypadku wykrycia uszkodzenia ziemnego, ten wyłącznik różnicowoprądowy posiada ochronę przed pożarami spowodowanymi wyciekami prądu, zapewniając bezpieczeństwo zarówno ludziom, jak i instalacjom.

Technologia wskazania Visitrip i VisiSafe:

Acti9 iID zawiera dwa innowacyjne systemy wskazania, które ułatwiają konserwację i bezpieczeństwo instalacji:

1. Wskaźnik Visitrip: Wyraźnie pokazuje, które urządzenie jest wadliwe za pomocą mechanicznego wskaźnika na przedniej części wyłącznika. To znacznie skraca czas interwencji i lokalizacji usterek, umożliwiając szybszą i bardziej efektywną naprawę.
2. Wskaźnik VisiSafe: Zapewnia wizualny sygnał całkowitego otwarcia biegunów, gwarantując, że obwód poniżej jest całkowicie izolowany do bezpiecznej konserwacji. Zielony pasek na dźwigni zapewnia operatorowi, że odłączenie jest kompletne, oferując dodatkową warstwę bezpieczeństwa podczas pracy w systemie elektrycznym.

Kluczowe specyfikacje techniczne:

• Liczba biegunów: 4P, co czyni go odpowiednim dla systemów trójfazowych z neutralnym, skutecznie chroniąc wszystkie bieguny.
• Prąd znamionowy ([In]): 40 A, wystarczający dla szerokiego zakresu zastosowań elektrycznych.
• Czułość na wyciek do ziemi: 30 mA, co zapewnia natychmiastowe odłączenie w przypadku małych wycieków, chroniąc ludzi przed porażeniem elektrycznym.
• Klasa ochrony przed wyciekami do ziemi: Typ A-SI (Super Immunizowany), co czyni go wysoce odpornym na niepotrzebne zadziałania spowodowane wahaniami w sieci lub zakłóceniami elektrycznymi.
• Zdolność otwierania i zamykania w zwarciu (Im/ΙΔm): 1500 A, zapewniając jego zdolność do efektywnego działania w sytuacjach przeciążenia lub zwarcia.
• Prąd zwarciowy znamionowy warunkowy (Inc/ΙΔc): 10 kA, co czyni go odpowiednim dla systemów, gdzie mogą wystąpić wysokie piki prądu w przypadku poważnych awarii.
• Napięcie robocze: Od 380 V AC do 415 V AC, co gwarantuje kompatybilność z szeroką gamą sieci elektrycznych.
• Napięcie izolacji znamionowej (Ui): 500 V AC, co zapewnia większą odporność i bezpieczeństwo w wymagających środowiskach elektrycznych.
• Napięcie wytrzymałości impulsowej znamionowej (Uimp): 6 kV, co pozwala mu wytrzymać piki napięcia generowane przez pioruny lub inne zakłócenia elektryczne.

Trwałość i odporność:

Wyłącznik różnicowoprądowy Schneider Electric Acti9 iID został zaprojektowany jako solidny i trwały, z odpornością mechaniczną do 20,000 cykli i odpornością elektryczną do 15,000 cykli. To zapewnia długi okres działania bez utraty wydajności, nawet w wymagających zastosowaniach. Ponadto spełnia normę EN/IEC 61008-1, co gwarantuje jego niezawodność i bezpieczeństwo w szerokim zakresie środowisk elektrycznych.

Łatwa instalacja:

To urządzenie zostało zaprojektowane do szybkiego i łatwego montażu na szynie DIN, co czyni je kompatybilnym z najczęściej stosowanymi rozdzielnicami w instalacjach mieszkalnych i komercyjnych. Jego kompaktowe wymiary, o szerokości 72 mm, ułatwiają integrację w panelach elektrycznych bez zajmowania zbyt dużej ilości miejsca.

Ochrona i certyfikacja:

Wyłącznik różnicowoprądowy Acti9 iID posiada stopień ochrony IP20, co zapewnia ochronę przed przypadkowym kontaktem z zewnętrznymi elementami. Po zainstalowaniu w obudowie modułowej, jego ochrona wzrasta do IP40, oferując dodatkowe bezpieczeństwo w bardziej wymagających środowiskach. Jego zakres temperatury pracy, wynoszący od -25°C do 60°C, pozwala na jego użycie w szerokim zakresie warunków środowiskowych.

Zalety wyłącznika różnicowoprądowego Acti9 iID 4P 40A 30mA A-SI:

• Zaawansowana ochrona przed wyciekami do ziemi: Skutecznie chroni przed porażeniem elektrycznym, oferując bezpieczeństwo zarówno ludziom, jak i sprzętowi elektrycznemu.
• Wskaźniki Visitrip i VisiSafe: Te innowacyjne systemy ułatwiają identyfikację usterek i zapewniają bezpieczną i efektywną konserwację.
• Trwałość i odporność: Dzięki wysokiej odporności mechanicznej i elektrycznej, ten wyłącznik różnicowoprądowy jest niezawodną opcją do długoterminowych zastosowań.
• Łatwy montaż: Montaż na szynie DIN zapewnia szybki i bezpieczny montaż w większości paneli elektrycznych.

Podsumowując, wyłącznik różnicowoprądowy Schneider Electric Acti9 iID 4P 40A 30mA A-SI jest idealnym wyborem dla instalacji wymagających zaawansowanej i niezawodnej ochrony przed wyciekami do ziemi, oferując nowatorską technologię i łatwą instalację w celu zapewnienia bezpieczeństwa i efektywności w każdym środowisku elektrycznym.
