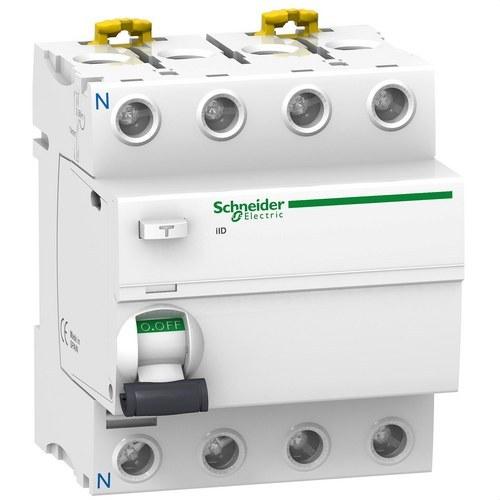

Różnicowy Acti9 iID 4P 63A 300mA-S AC

Różnicówka Acti9 iID 4P 63A 300mA-S AC, referencja A9R15463 od Schneider Electric, to niezawodny i wysoce wydajny wyłącznik różnicowoprądowy, zaprojektowany do zapewnienia ochrony elektrycznej przed upływami prądu do ziemi w instalacjach mieszkaniowych, komercyjnych i przemysłowych. Ten wyłącznik, znany również jako RCCB (Residual Current Circuit Breaker), jest zaprojektowany do automatycznego odłączania obwodu elektrycznego w przypadku upływów prądu, co zapobiega ryzyku porażenia prądem i zmniejsza zagrożenie pożarami spowodowanymi awariami elektrycznymi.

Ten wyłącznik różnicowoprądowy o 4 biegunach oferuje prąd znamionowy 63A i czułość 300mA, co czyni go idealnym wyborem do ochrony większych instalacji lub obszarów wymagających zaawansowanego poziomu bezpieczeństwa. Jego klasa ochrony typu AC gwarantuje wykrywanie upływów prądu przemiennego, co czyni go odpowiednim do standardowych zastosowań prądu przemiennego.

Główne cechy techniczne:

• Prąd znamionowy [In]: 63 A
• Czułość na upływy do ziemi: 300 mA
• Liczba biegunów: 4P
• Klasa ochrony przed upływami do ziemi: Typ AC (wykrywa prądy przemienne)
• Napięcie znamionowe pracy [Ue]: 380-415 V AC
• Napięcie znamionowe izolacji [Ui]: 500 V AC
• Częstotliwość pracy: 50/60 Hz

Ten wyłącznik różnicowoprądowy Acti9 iID jest wyposażony w mechaniczny wskaźnik zadziałania, który ułatwia szybkie zlokalizowanie wadliwego obwodu w przypadku zadziałania urządzenia. Dodatkowo, zintegrowany system VisiSafe zapewnia wizualne potwierdzenie stanu urządzenia za pomocą zielonego paska na dźwigni, który wskazuje, kiedy bieguny są całkowicie otwarte, zapewniając większe bezpieczeństwo podczas prac konserwacyjnych.

Zaawansowane bezpieczeństwo i ochrona:

Wyłącznik różnicowoprądowy Acti9 iID oferuje skuteczną ochronę przed ryzykiem porażenia prądem spowodowanym kontaktem pośrednim i może zapobiegać zagrożeniom pożarowym wynikającym z awarii elektrycznych, ponieważ automatycznie odłącza obwód przy wykryciu upływów prądu powyżej 300mA. Jego znamionowa zdolność wyłączania 1500 A i warunkowy prąd zwarciowy 10 kA pozwalają na bezpieczne działanie w przypadku przeciążeń, chroniąc zarówno ludzi, jak i sprzęt.

Trwałość i odporność:

Ten wyłącznik jest zaprojektowany do wytrzymania trwałości mechanicznej do 20.000 cykli oraz trwałości elektrycznej do 15.000 cykli w normalnych warunkach pracy, zapewniając niezawodne działanie przez cały okres użytkowania. Dodatkowo, jego odporność na przepięcia do 6 kV czyni go odpowiednim do ochrony przed zakłóceniami w sieci elektrycznej.

Instalacja i kompatybilność:

Różnicówka Acti9 iID jest kompatybilna z systemami elektrycznymi montowanymi na szynie DIN, co ułatwia jej integrację w modułowych rozdzielnicach elektrycznych. Jej szerokość wynosi 8 modułów po 9 mm, co pozwala na instalację w ograniczonych przestrzeniach bez komplikacji. Dodatkowo, zawiera zaciski akceptujące przewody sztywne do 35 mm² i przewody elastyczne do 25 mm², z zalecanym momentem dokręcania 3,5 N.m, co zapewnia solidne i bezpieczne połączenie.

Wymiary i design:

• Wysokość: 91 mm
• Szerokość: 72 mm
• Głębokość: 73,5 mm
• Waga: 0,37 kg
• Kolor: Biały (RAL 9003)

Dodatkowe korzyści:

• VisiSafe: Zielony pasek na dźwigni zapewnia wizualne potwierdzenie całkowitego odłączenia obwodu, co gwarantuje bezpieczeństwo podczas interwencji konserwacyjnych w dół strumienia.
• Wskaźnik awarii: Unikalny mechaniczny wskaźnik zadziałania pozwala szybko zidentyfikować wadliwy obwód, skracając czas diagnozy i naprawy.
• Odporność i trwałość: Z odpornością mechaniczną do 20.000 cykli i odpornością elektryczną do 15.000 cykli, ten wyłącznik zapewnia niezawodną ochronę przez lata.
• Normy: Spełnia normę EN/IEC 61008-1, co gwarantuje maksymalne bezpieczeństwo i jakość w ochronie instalacji elektrycznych.

Ten wyłącznik różnicowoprądowy to skuteczne i bezpieczne rozwiązanie do ochrony instalacji elektrycznych przed porażeniem prądem i innymi zagrożeniami związanymi z upływami prądu. Acti9 iID 4P 63A 300mA-S AC od Schneider Electric jest idealny dla każdej instalacji, która poszukuje wysokiego poziomu ochrony, łatwej instalacji i niezawodnego działania przez długi czas.
