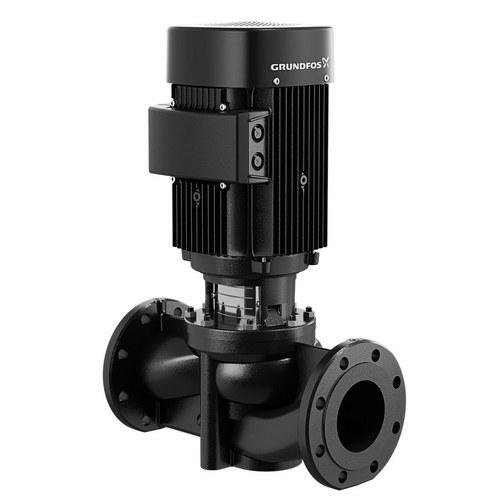

Pompa liniowa Grundfos TP 50-120/2 A-F-A-BQQE-FW1, referencja 98279255, to jednostopniowa pompa odśrodkowa zaprojektowana do zastosowań w systemach grzewczych, chłodniczych i dystrybucji wody w budynkach komercyjnych i przemysłowych. Ta pompa oferuje wyjątkową wydajność i zoptymalizowaną konstrukcję, która umożliwia łatwą konserwację i wysoką trwałość, idealną do wymagających zastosowań, które wymagają ciągłego i wydajnego przepływu wody.
Konstrukcja z górnym wyjęciem dla łatwej konserwacji:
Jedną z głównych cech Grundfos TP 50-120/2 jest jej konstrukcja z górnym wyjęciem, która pozwala na demontaż głowicy pompy (w tym silnika, głowicy i wirnika) bez konieczności odłączania rur systemu. Ta konstrukcja znacznie ułatwia konserwację i naprawę, skracając czas przestojów i koszty związane z całkowitym demontażem urządzenia. Tego typu konstrukcja jest szczególnie przydatna w zastosowaniach przemysłowych, gdzie czas konserwacji jest kluczowy, aby uniknąć długotrwałych przerw w świadczeniu usług.
Materiały wysokiej jakości i trwałość:
Pompa wykonana jest z materiałów wysokiej jakości, które zapewniają doskonałą trwałość i odporność na korozję. Korpus pompy wykonany jest z żeliwa EN-GJL-250 (ASTM Klasa 35), co zapewnia solidną i wytrzymałą strukturę do zastosowań wymagających wysokiej wydajności. Dodatkowo, wirnik pompy wykonany jest ze stali nierdzewnej EN 1.4301 (AISI 304), co zapewnia mu doskonałą odporność na korozję i zużycie, nawet podczas pracy z agresywnymi cieczami lub w wymagających warunkach.
Uszczelnienie mechaniczne pompy zostało zaprojektowane zgodnie z normą EN 12756, co zapewnia skuteczne i niezawodne uszczelnienie podczas pracy. Pompa wyposażona jest w niezrównoważone uszczelnienie mieszkowe z gumy, które oferuje doskonałą wydajność uszczelnienia i przyczynia się do trwałości oraz ogólnej wydajności urządzenia.
Wydajność hydrauliczna:
Pompa Grundfos TP 50-120/2 oferuje nominalny przepływ 17,3 m³/h i nominalną wysokość podnoszenia 8,1 m, co czyni ją idealnym wyborem do zastosowań, w których wymagany jest stały przepływ i stabilne ciśnienie. Przy nominalnej prędkości 2840-2870 obr./min pompa zapewnia wydajną pracę w systemach, które wymagają szybkiego przemieszczania dużych ilości wody.
Rzeczywista średnica wirnika 87 mm i jego zoptymalizowana konstrukcja umożliwiają pompie osiągnięcie efektywnego obiegu wody przy niskim zużyciu energii. Dodatkowo, pompa nadaje się do szerokiego zakresu temperatur cieczy, z zakresem operacyjnym od -25°C do 120°C, co czyni ją idealną zarówno do systemów grzewczych, jak i chłodniczych.
Instalacja i połączenie:
Pompa Grundfos TP 50-120/2 jest zaprojektowana do instalacji liniowej, co oznacza, że porty ssawne i tłoczne mają tę samą średnicę, co ułatwia jej integrację z istniejącymi systemami rur. Połączenie pompy realizowane jest za pomocą kołnierzy DIN PN 6/10 zgodnie z normami EN 1092-2 i ISO 7005-2, zapewniając bezpieczną i standaryzowaną instalację.
Przy długości między portami wynoszącej 280 mm i rozmiarze połączenia DN 50, pompa jest łatwa do zainstalowania w standardowych systemach rur, zmniejszając potrzebę dodatkowych adaptacji. Dodatkowo, jej maksymalne ciśnienie robocze 10 bar zapewnia, że pompa może bezpiecznie pracować w zastosowaniach o wysokich ciśnieniach.
Dane elektryczne i efektywność energetyczna:
Grundfos TP 50-120/2 jest wyposażona w asynchroniczny silnik o wysokiej wydajności, spełniający klasę efektywności energetycznej IE3, co gwarantuje niskie zużycie energii i zoptymalizowaną wydajność. Nominalna moc silnika wynosi 0,75 kW, co pozwala pompie oferować mocną wydajność przy zredukowanym zużyciu energii.
Silnik został zaprojektowany do pracy przy nominalnym napięciu 3 x 220-240D/380-415Y V z częstotliwością sieciową 50 Hz, co zapewnia jego kompatybilność z większością standardowych instalacji elektrycznych. Silnik posiada również klasę ochrony IP55, co chroni go przed wnikaniem pyłu i strumieni wody, zapewniając długą żywotność i bezpieczną pracę w wymagających środowiskach przemysłowych i komercyjnych.
Kluczowe specyfikacje techniczne:
- Nominalny przepływ: 17,3 m³/h
- Nominalna wysokość podnoszenia: 8,1 m
- Nominalna prędkość: 2840-2870 obr./min
- Maksymalne ciśnienie robocze: 10 bar
- Zakres temperatur cieczy: -25°C do 120°C
- Nominalna moc silnika: 0,75 kW
- Nominalne napięcie: 3 x 220-240D/380-415Y V
- Klasa efektywności silnika: IE3
- Stopień ochrony: IP55
Zalety Grundfos TP 50-120/2:
- Łatwa konserwacja: Dzięki konstrukcji z górnym wyjęciem, konserwacja pompy może być przeprowadzana bez konieczności odłączania rur, skracając czas przestojów.
- Trwałe materiały: Korpus pompy z żeliwa i wirnik ze stali nierdzewnej gwarantują długą żywotność i wysoką odporność na korozję.
- Wydajna praca: Z nominalnym przepływem 17,3 m³/h i nominalną wysokością podnoszenia 8,1 m, pompa jest idealna do zastosowań wymagających stałego przepływu wody.
- Wysoka efektywność energetyczna: Spełnia klasę efektywności energetycznej IE3, co zapewnia niskie zużycie energii i zoptymalizowaną wydajność.
- Wszechstronność w instalacji: Połączenie za pomocą kołnierzy DIN i konstrukcja liniowa ułatwiają jej integrację w systemach rur komercyjnych i przemysłowych.
