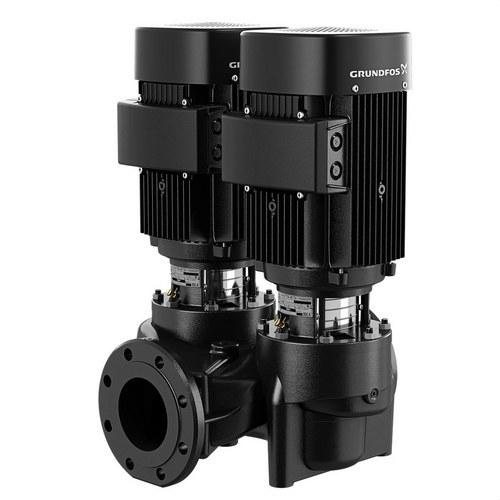

Pompa liniowa TPD 50-60/2 A-F-A-BQQE-DW1

Podwójna pompa liniowa Grundfos TPD 50-60/2 A-F-A-BQQE-DW1 (ref. 98957979) to solidne i wydajne rozwiązanie do zastosowań klimatyzacyjnych w budynkach komercyjnych, specjalnie zaprojektowane do systemów grzewczych, wentylacyjnych i klimatyzacyjnych, które wymagają niezawodnego obiegu wody w zamkniętych obiegach.

Ta pompa z suchym wirnikiem jest wyposażona w dwa równoległe głowice silnikowe i wspólną obudowę spiralną z portami ssawnymi i tłocznymi w linii, co umożliwia bezpośrednie połączenie za pomocą kołnierzy DN 50 zgodnie z normą DIN PN 6/10. Dzięki górnemu projektowi demontażu możliwe jest zdemontowanie silnika, głowicy i wirnika do prac konserwacyjnych bez konieczności demontażu obudowy rur, co ułatwia szybkie i efektywne interwencje.

Każda głowica silnikowa jest wyposażona w niezrównoważone mechaniczne uszczelnienie mieszkowe, typu BQQE, które spełnia wymagania normy EN 12756. System zapewnia niezawodne uszczelnienie, nawet w wymagających warunkach ciśnienia i temperatury. Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250 (odpowiednik ASTM klasa 35), podczas gdy wirnik jest ze stali nierdzewnej AISI 304 (EN 1.4301), co zapewnia odporność na korozję i trwałość w obliczu ciągłego przepływu wody.

Ta pompa oferuje nominalny przepływ 16,2 m³/h i nominalną wysokość podnoszenia 4,39 m, z rzeczywistą średnicą wirnika 74 mm. Działa optymalnie z cieczami w zakresie od -25 °C do 120 °C i wytrzymuje ciśnienie robocze do 10 bar w całym zakresie temperaturowym. Jest idealna do zastosowań z gorącą lub zimną wodą w systemach HVAC.

Jeśli chodzi o napęd, każda głowica zawiera asynchroniczny silnik chłodzony wentylatorem typu 71A, o mocy nominalnej 0,37 kW. Jest to silnik 2-biegunowy, klasa efektywności energetycznej IE3, z wydajnością 73,8% przy pełnym obciążeniu i prędkością obrotową między 2850 a 2880 obr./min. Obsługuje napięcia zasilania trójfazowego 3 x 220-240D / 380-415Y V, z częstotliwością sieci 50 Hz.

Silnik ma cos φ między 0,80 a 0,70, nominalny prąd 1,74/1,00 A i stopień ochrony IP55, co gwarantuje jego odporność na kurz i wodę rozpryskiwaną. Klasa izolacji to F zgodnie z IEC 85, i może działać w środowiskach o temperaturach otoczenia od -30 °C do 60 °C. Instalacja odbywa się z długością od portu do portu 280 mm, i jest wyposażona w kołnierze silnika FT85.

Podsumowanie cech technicznych

• Podwójna pompa liniowa z suchym wirnikiem i równoległymi głowicami
• Nominalny przepływ: 16,2 m³/h · Wysokość: 4,39 m · Wirnik: 74 mm
• Temperatura cieczy: -25 °C do 120 °C · Maks. ciśnienie: 10 bar
• Materiał korpusu: Żeliwo EN-GJL-250 · Wirnik: AISI 304
• Połączenie kołnierzowe DIN DN 50 · PN 6/10 · Normy EN 1092-2 / ISO 7005-2
• Silnik asynchroniczny IE3 · 0,37 kW · 2850-2880 obr./min · 2 bieguny
• Zasilanie: 3 x 220-240D / 380-415Y V · 50 Hz
• Prąd: 1,74/1,00 A · Cos φ: 0,80 - 0,70
• Stopień ochrony IP55 · Klasa izolacji F
• Wymiary od portu do portu: 280 mm · Rozmiar kołnierza silnika: FT85
• Waga netto: 45,1 kg · Waga brutto: 56,8 kg

Grundfos TPD 50-60/2 A-F-A-BQQE-DW1 to pompa wysokiej wydajności zaprojektowana, aby zapewnić niezawodność operacyjną, łatwość konserwacji i efektywność energetyczną w wymagających systemach HVAC.
