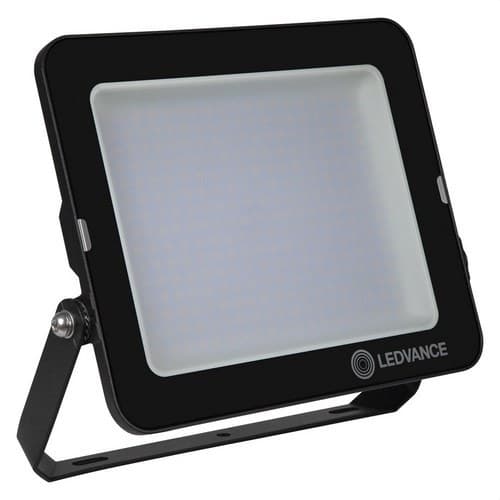

Projektor LED FL COMP V 135W 830 100º BK 12150LM

Reflektor LED OSRAM/LEDVANCE Floodlight Compact, numer referencyjny 4058075575103, to zewnętrzna oprawa oświetleniowa o mocy 135 W, zapewniająca strumień świetlny 12.150 lm i temperaturę barwową 3000 K. Symetryczna optyka 100° x 100° zapewnia szerokie i równomierne oświetlenie, a stopnie ochrony IP65 i IK08 umożliwiają zastosowanie na elewacjach, parkingach, w ogrodach, przyjazdach, strefach publicznych, na placach budowy oraz w innych profesjonalnych zastosowaniach zewnętrznych.

Dzięki skuteczności świetlnej 90 lm/W, czarnej aluminiowej obudowie i przedniej osłonie ze szkła hartowanego, ten reflektor łączy wysoką moc świetlną z kompaktową i solidną konstrukcją. Zintegrowane źródło LED i driver, 1-metrowy przewód zasilający oraz ochrona przeciwprzepięciowa zwiększają niezawodność, a trwałość L70/B50 sięga nawet 50.000 godzin. Ta referencja odpowiada wersji standardowej i nie zawiera czujnika ruchu ani czujnika zmierzchowego.

135 W mocy i 12.150 lm

Floodlight Compact oferuje nominalny strumień świetlny 12.150 lm przy mocy 135 W, osiągając skuteczność 90 lm/W. Wysoka wydajność świetlna pozwala oświetlać duże powierzchnie zewnętrzne i czyni go LED-ową alternatywą dla tradycyjnych reflektorów halogenowych o dużej mocy.

LEDVANCE pozycjonuje tę wersję jako zamiennik reflektorów halogenowych o mocy około 1000 W w ramach zastosowań przewidzianych dla tej serii.

Ciepła biała barwa światła 3000 K

Oznaczenie 830 odpowiada temperaturze barwowej 3000 K oraz współczynnikowi oddawania barw Ra ≥80. Ta ciepła biała tonacja jest szczególnie odpowiednia do elewacji, ogrodów, tarasów, stref mieszkalnych i innych przestrzeni, w których oczekuje się mocnego oświetlenia o bardziej przyjaznym, ciepłym wyglądzie.

Spójność barwna deklarowana przez producenta wynosi mniej niż 5 SDCM.

Symetryczna optyka 100° x 100°

Reflektor wykorzystuje układ optyczny oparty na reflektorze z symetrycznym rozsyłem światła i kątem świecenia 100° x 100°. Taka szeroka wiązka pomaga równomiernie rozprowadzać światło na elewacjach, placach, parkingach i innych rozległych powierzchniach.

LEDVANCE podaje ULOR na poziomie 0% przy montażu oprawy pod kątem 0°, co eliminuje bezpośrednią emisję strumienia świetlnego ku górze w tej pozycji.

Ochrona IP65 do użytku zewnętrznego

Stopień ochrony IP65 gwarantuje pełną ochronę przed wnikaniem pyłu oraz odporność na strumienie wody, dzięki czemu Floodlight Compact nadaje się do zastosowań zewnętrznych w warunkach montażu określonych przez producenta.

Można go montować na ścianach, słupach lub powierzchniach poziomych za pomocą regulowanego uchwytu montażowego.

Odporność na uderzenia IK08

Klasa IK08 zapewnia wysoką odporność mechaniczną na przypadkowe uderzenia. Cecha ta jest szczególnie przydatna na parkingach, w strefach publicznych, obiektach handlowych, przemysłowych i innych miejscach, gdzie oprawa może być narażona na uszkodzenia mechaniczne.

Obudowa z aluminium i szkła hartowanego

Korpus wykonano z aluminium w czarnym wykończeniu, natomiast przednią osłonę ze szkła hartowanego. Takie połączenie zapewnia wytrzymałość mechaniczną i wspiera prawidłowe odprowadzanie ciepła z komponentów LED i elektroniki.

Oprawa posiada również membranę wentylacyjną, która wspomaga wymianę powietrza wewnątrz bez naruszania ochrony IP65.

Kompaktowa i regulowana konstrukcja

Floodlight Compact 135 W ma wymiary 274 x 305 x 48 mm i masę netto około 2,21 kg. Konstrukcja pozwala uzyskać wysoką moc świetlną przy stosunkowo płaskiej obudowie.

Uchwyt montażowy ma kąt 30° i szeroki zakres obrotu, co umożliwia skierowanie oprawy na wybraną strefę oświetlenia.

Trwałość do 50.000 godzin

LEDVANCE deklaruje trwałość L70/B50 na poziomie 50.000 godzin przy temperaturze otoczenia 25 °C. Dla bardziej wymagających poziomów utrzymania strumienia podaje 35.000 godzin L80/B10 oraz 25.000 godzin L90/B10.

Reflektor został również zaprojektowany do pracy do 100.000 cykli włączania i wyłączania.

Ochrona przeciwprzepięciowa

Oprawa posiada ochronę przeciwprzepięciową do 4 kV między linią lub neutralnym a przewodem ochronnym oraz do 2 kV między linią a neutralnym.

Zintegrowana ochrona zwiększa odporność elektryczną na zakłócenia, które mogą występować w instalacjach zewnętrznych.

Zasilanie 220-240 V

Oprawa pracuje przy napięciu znamionowym 220-240 V AC i częstotliwości 50/60 Hz. Prąd znamionowy wynosi 649 mA, a współczynnik mocy jest wyższy niż 0,90.

Prąd rozruchowy podany przez LEDVANCE wynosi 9 A przez około 2,7 µs.

Dobór obwodów

LEDVANCE podaje następujące maksymalne liczby opraw dla określonych zabezpieczeń nadprądowych:

• Wyłącznik nadprądowy B16: do 13 opraw.
• Wyłącznik nadprądowy C10: do 10 opraw.
• Wyłącznik nadprądowy C16: do 16 opraw.

Ostateczny dobór należy zweryfikować zgodnie z rzeczywistymi warunkami instalacji, zastosowanymi przewodami, długością obwodu oraz obowiązującymi przepisami elektrycznymi.

Klasa ochrony elektrycznej I

Reflektor należy do klasy I. Dlatego metalowe części przewodzące obudowy muszą być prawidłowo podłączone do przewodu ochronnego PE.

Montaż powinien być wykonany przez wykwalifikowany personel zgodnie z instrukcjami i wymaganiami elektrycznymi producenta.

Przewód H05RN-F o długości 1 metra

Floodlight Compact jest fabrycznie wyposażony w elastyczny przewód H05RN-F o długości 1 metra, składający się z trzech żył o przekroju 1,0 mm².

Zewnętrzna kostka przyłączeniowa nie jest dostarczana z oprawą. LEDVANCE informuje również, że zewnętrzny przewód elastyczny nie podlega wymianie, dlatego w przypadku uszkodzenia oprawa nie powinna być dalej używana.

Zintegrowane źródło LED i driver

Źródło światła LED jest zintegrowane z reflektorem i nie jest przewidziane do wymiany. Elektroniczny driver również stanowi część oprawy.

Ta referencja nie jest ściemnialna.

Niskie migotanie i dobra reprodukcja barw

LEDVANCE klasyfikuje reflektor jako oprawę o niskim migotaniu. Współczynnik oddawania barw Ra ≥80 zapewnia odpowiednie odwzorowanie kolorów w ogólnych zastosowaniach oświetlenia zewnętrznego.

Grupa zagrożenia fotobiologicznego wynosi RG1 zgodnie z EN 62778 i EN 62471.

Praca w zakresie od -30 do +45 °C

Oprawa może pracować w temperaturze otoczenia od -30 do +45 °C, co ułatwia jej stosowanie na zewnątrz w warunkach dużych wahań temperatury.

Do przechowywania LEDVANCE określa zakres temperatur od -40 do +70 °C.

Zastosowania Floodlight Compact 135 W

• Oświetlenie elewacji.
• Parkingi i dojazdy.
• Ogrody i dziedzińce.
• Balkony i tarasy.
• Obszary publiczne.
• Zewnętrzne strefy wspólne.
• Place i otwarte przestrzenie.
• Tereny budowy.
• Instalacje komercyjne i przemysłowe.
• Zastąpienie tradycyjnych reflektorów halogenowych.

Dane techniczne OSRAM/LEDVANCE 4058075575103

• Marka handlowa: OSRAM / LEDVANCE.
• Numer referencyjny / GTIN: 4058075575103.
• Model: FL COMP V 135W 830 SYM 100 BK.
• Seria: FLOODLIGHT COMPACT 135W.
• Typ: zewnętrzny reflektor LED.
• Moc znamionowa: 135 W.
• Strumień świetlny: 12.150 lm.
• Skuteczność świetlna: 90 lm/W.
• Temperatura barwowa: 3000 K.
• Barwa światła: ciepła biel.
• Współczynnik oddawania barw: Ra ≥80.
• Spójność barwna: <5 SDCM.
• Rozsył światła: symetryczny.
• Kąt świecenia: 100° x 100°.
• Czujnik ruchu: nie.
• Czujnik zmierzchowy: nie.
• Źródło światła: zintegrowane LED.
• Wymienne źródło LED: nie.
• Driver: zintegrowany.
• Ściemnianie: nie.
• Niskie migotanie: tak.
• Grupa zagrożenia fotobiologicznego: RG1.
• Napięcie znamionowe: 220-240 V.
• Częstotliwość: 50-60 Hz.
• Prąd znamionowy: 649 mA.
• Prąd rozruchowy: 9 A.
• Czas trwania prądu rozruchowego: 2,7 µs.
• Współczynnik mocy: >0,90.
• Całkowite zniekształcenia harmoniczne: <20%.
• Ochrona przeciwprzepięciowa L/N-PE: do 4 kV.
• Ochrona przeciwprzepięciowa L-N: do 2 kV.
• Klasa ochrony elektrycznej: klasa I.
• Stopień ochrony: IP65.
• Odporność na uderzenia: IK08.
• Kolor: czarny.
• Materiał obudowy: aluminium.
• Materiał osłony: szkło hartowane.
• Długość: 274 mm.
• Szerokość: 305 mm.
• Wysokość: 48 mm.
• Masa netto: 2,21 kg.
• Długość przewodu: 1 m.
• Przewód: H05RN-F, 3 x 1,0 mm².
• Przyłącze: przewód 3-żyłowy.
• Montaż: natynkowy.
• Miejsce montażu: ściana, słup lub powierzchnia pozioma.
• Regulacja mechaniczna: tak.
• Zastosowanie: zewnętrzne.
• Maksymalna powierzchnia narażona na wiatr: 0,061 m².
• Temperatura pracy: -30 do +45 °C.
• Temperatura przechowywania: -40 do +70 °C.
• Trwałość L70/B50: 50.000 h przy 25 °C.
• Trwałość L80/B10: 35.000 h przy 25 °C.
• Trwałość L90/B10: 25.000 h przy 25 °C.
• Liczba cykli włączeń: 100.000.
• ULOR: 0% przy nachyleniu 0°.
• Gwarancja podana przez LEDVANCE: 3 lata.

Wysokiej mocy reflektor z ciepłym światłem do zastosowań zewnętrznych

OSRAM/LEDVANCE Floodlight Compact 4058075575103 łączy 12.150 lm z symetryczną optyką 100°, aby oświetlać duże powierzchnie zewnętrzne. Barwa 3000 K zapewnia ciepłe białe światło odpowiednie do projektów, w których oczekuje się mocnego oświetlenia bez stosowania chłodnych temperatur barwowych.

Aluminiowa obudowa, front ze szkła hartowanego, zabezpieczenia IP65 i IK08, ochrona przeciwprzepięciowa oraz trwałość do 50.000 godzin tworzą solidne rozwiązanie do instalacji mieszkaniowych, komercyjnych, przemysłowych i przestrzeni publicznych.

Ważne: ta referencja odpowiada standardowej wersji FL COMP V i nie zawiera czujnika ruchu ani czujnika zmierzchowego. Ponieważ jest to oprawa klasy I, musi być prawidłowo podłączona do przewodu ochronnego PE.
