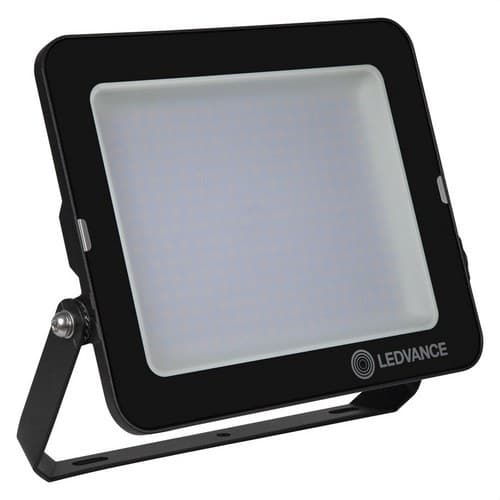

Projektor LED FL COMP V 135W 840 100º BK 13500LM

Reflektor LED OSRAM/LEDVANCE Floodlight Compact, numer referencyjny 4058075575127, to wysokowydajna oprawa zewnętrzna o mocy 135 W i strumieniu świetlnym 13 500 lm. Zapewnia neutralne białe światło 4000 K oraz symetryczny rozsył światła 100° x 100°, gwarantując szerokie i równomierne oświetlenie elewacji, parkingów, ogrodów, wjazdów, terenów publicznych, placów budowy i innych powierzchni zewnętrznych.

Dzięki skuteczności świetlnej 100 lm/W, czarnej aluminiowej obudowie i przedniej osłonie ze szkła hartowanego łączy wysoką wydajność świetlną z kompaktową i solidną konstrukcją. Zintegrowane źródło LED i driver, elastyczny przewód zasilający o długości 1 metra oraz ochrona przeciwprzepięciowa zwiększają funkcjonalność oprawy. Stopień ochrony IP65 i odporność IK08 sprawiają, że jest ona szczególnie odpowiednia do wymagających instalacji zewnętrznych.

135 W mocy i 13 500 lm

Floodlight Compact generuje nominalny strumień świetlny 13 500 lm przy mocy 135 W, osiągając skuteczność 100 lm/W. Takie parametry pozwalają oświetlać duże powierzchnie zewnętrzne za pomocą kompaktowej oprawy LED.

LEDVANCE pozycjonuje tę wersję jako alternatywę dla reflektorów halogenowych o mocy około 1000 W, umożliwiając znaczące ograniczenie zużycia energii elektrycznej w porównaniu z technologiami konwencjonalnymi w podobnych zastosowaniach.

Neutralne białe światło 4000 K

Oznaczenie 840 identyfikuje temperaturę barwową 4000 K oraz współczynnik oddawania barw Ra równy lub wyższy niż 80. Ta neutralna biel jest szczególnie odpowiednia do parkingów, wjazdów, elewacji, stref roboczych i przestrzeni, w których liczy się dobra widoczność oraz zrównoważone oświetlenie.

Jednorodność barw deklarowana przez LEDVANCE wynosi mniej niż 5 SDCM.

Symetryczna optyka 100° x 100°

Reflektor wykorzystuje symetryczny rozsył światła oparty na odbłyśniku z kątem świecenia 100° x 100°. Szeroka wiązka ułatwia równomierne oświetlenie elewacji, placów, dziedzińców, stref komunikacyjnych i innych rozległych powierzchni.

Przy montażu oprawy pod kątem 0° producent podaje ULOR na poziomie 0%, co eliminuje bezpośrednią emisję strumienia świetlnego ku górze.

Stopień ochrony IP65 do zastosowań zewnętrznych

Stopień ochrony IP65 zapewnia pełną ochronę przed wnikaniem pyłu oraz odporność na strumienie wody, dzięki czemu Floodlight Compact nadaje się do użytku na zewnątrz w warunkach montażu określonych przez producenta.

Można go montować na ścianie, słupie lub poziomej powierzchni za pomocą regulowanego uchwytu.

Odporność mechaniczna IK08

Klasa IK08 zapewnia wysoką odporność na przypadkowe uderzenia mechaniczne. Cecha ta jest szczególnie przydatna na parkingach, w przestrzeniach publicznych, obiektach handlowych, zakładach przemysłowych i innych narażonych lokalizacjach zewnętrznych.

Obudowa z aluminium i szkła hartowanego

Korpus oprawy wykonano z aluminium w czarnym wykończeniu, natomiast przednią osłonę stanowi matowe szkło hartowane. Taka konstrukcja zapewnia trwałość i wspiera równomierny rozsył światła.

Reflektor wyposażono również w membranę wentylacyjną, której zadaniem jest optymalizacja wewnętrznej wymiany powietrza bez naruszania stopnia ochrony IP65.

Kompaktowa i regulowana konstrukcja

Floodlight Compact 135 W ma wymiary 274 x 305 x 48 mm i masę netto około 2,21 kg.

Uchwyt montażowy ma kąt 30° oraz szeroki zakres obrotu, co umożliwia mechaniczne skierowanie reflektora na oświetlaną powierzchnię.

Żywotność do 50 000 godzin

LEDVANCE deklaruje trwałość L70/B50 na poziomie 50 000 godzin przy temperaturze otoczenia 25 °C. Dla bardziej wymagających kryteriów utrzymania strumienia świetlnego podano 35 000 godzin L80/B10 oraz 25 000 godzin L90/B10.

Oprawa została również zaprojektowana do wytrzymania do 100 000 cykli włączania i wyłączania.

Ochrona przeciwprzepięciowa

Floodlight Compact posiada ochronę przed przepięciami do 4 kV między linią lub neutralnym a przewodem ochronnym oraz do 2 kV między linią a neutralnym.

Zintegrowana ochrona zwiększa odporność na określone zakłócenia elektryczne w sieci zasilającej.

Zasilanie 220-240 V

Oprawa pracuje przy napięciu znamionowym 220-240 V AC i częstotliwości 50/60 Hz. Jej prąd znamionowy wynosi 649 mA, a współczynnik mocy jest wyższy niż 0,90.

Prąd rozruchowy podany przez LEDVANCE wynosi 9 A przez około 2,7 µs, przy całkowitym zniekształceniu harmonicznym poniżej 20%.

Dobór zabezpieczeń obwodu

W przypadku instalacji z wieloma oprawami LEDVANCE określa następujące maksymalne liczby dla wybranych zabezpieczeń nadprądowych:

• Wyłącznik nadprądowy B16: do 13 opraw.
• Wyłącznik nadprądowy C10: do 10 opraw.
• Wyłącznik nadprądowy C16: do 16 opraw.

Ostateczny dobór należy wykonać z uwzględnieniem rzeczywistych warunków instalacji, przekroju i długości przewodów, zastosowanych zabezpieczeń oraz obowiązujących przepisów elektrycznych.

Klasa ochronności elektrycznej I

Reflektor należy do klasy ochronności I. Oznacza to, że metalowe części przewodzące obudowy muszą być prawidłowo podłączone do przewodu ochronnego PE.

Instalacja powinna być wykonana przez wykwalifikowany personel zgodnie z zaleceniami producenta.

Elastyczny przewód 1 m

Oprawa fabrycznie wyposażona jest w elastyczny przewód H05RN-F o długości 1 metra, z trzema żyłami 1,0 mm².

Zewnętrzna kostka przyłączeniowa nie jest dołączona. LEDVANCE podaje również, że zewnętrznego elastycznego przewodu nie można wymienić; w przypadku uszkodzenia oprawa musi zostać wycofana z użytkowania.

Zintegrowane źródło LED i driver

Źródło światła LED jest zintegrowane w samym reflektorze i nie jest przeznaczone do wymiany. Elektroniczny driver również stanowi część oprawy.

Ta wersja nie obsługuje regulacji jasności za pomocą ściemniacza.

Niski poziom migotania i Ra ≥80

LEDVANCE klasyfikuje Floodlight Compact jako oprawę o niskim poziomie migotania. Współczynnik oddawania barw Ra ≥80 zapewnia odpowiednie odwzorowanie kolorów w ogólnych zastosowaniach oświetlenia zewnętrznego.

Grupa zagrożenia fotobiologicznego została określona jako RG1 zgodnie z EN 62778 i EN 62471.

Praca w zakresie od -30 do +45 °C

Reflektor jest przystosowany do pracy w temperaturze otoczenia od -30 do +45 °C, co umożliwia jego stosowanie na zewnątrz w warunkach dużych wahań temperatury.

Do przechowywania LEDVANCE określa zakres od -40 do +70 °C.

Zastosowania Floodlight Compact 135 W

• Oświetlenie elewacji.
• Parkingi i wjazdy.
• Ogrody i dziedzińce.
• Balkony i tarasy.
• Zewnętrzne strefy wspólne.
• Obszary publiczne.
• Place i otwarte przestrzenie.
• Tereny budowy.
• Obiekty handlowe i przemysłowe.
• Zastąpienie reflektorów halogenowych o dużej mocy.

Dane techniczne OSRAM/LEDVANCE 4058075575127

• Marka handlowa: OSRAM / LEDVANCE.
• Numer referencyjny / GTIN: 4058075575127.
• Model: FL COMP V 135W 840 SYM 100 BK.
• Seria: FLOODLIGHT COMPACT 135W.
• Typ: zewnętrzny reflektor LED.
• Moc znamionowa: 135 W.
• Strumień świetlny: 13 500 lm.
• Skuteczność świetlna: 100 lm/W.
• Temperatura barwowa: 4000 K.
• Barwa światła: neutralna biel.
• Współczynnik oddawania barw: Ra ≥80.
• Jednorodność barw: <5 SDCM.
• Rozsył światła: symetryczny.
• Kąt świecenia: 100° x 100°.
• Czujnik ruchu: nie.
• Czujnik zmierzchowy: nie.
• Źródło światła: zintegrowane LED.
• Wymienne źródło LED: nie.
• Driver: zintegrowany.
• Ściemnianie: nie.
• Niski poziom migotania: tak.
• Grupa ryzyka fotobiologicznego: RG1.
• Napięcie znamionowe: 220-240 V.
• Częstotliwość: 50-60 Hz.
• Prąd znamionowy: 649 mA.
• Prąd rozruchowy: 9 A.
• Czas trwania prądu rozruchowego: 2,7 µs.
• Współczynnik mocy: >0,90.
• Całkowite zniekształcenie harmoniczne: <20%.
• Ochrona przeciwprzepięciowa L/N-PE: do 4 kV.
• Ochrona przeciwprzepięciowa L-N: do 2 kV.
• Klasa ochronności elektrycznej: Klasa I.
• Stopień ochrony: IP65.
• Odporność na uderzenia: IK08.
• Kolor: czarny.
• Materiał korpusu: aluminium.
• Materiał osłony: szkło hartowane.
• Długość: 274 mm.
• Szerokość: 305 mm.
• Wysokość: 48 mm.
• Masa netto: 2,21 kg.
• Długość przewodu: 1 m.
• Typ przewodu: H05RN-F, 3 x 1,0 mm².
• Przyłącze: przewód 3-biegunowy.
• Montaż: natynkowy.
• Miejsce montażu: ściana, słup lub powierzchnia pozioma.
• Regulacja kierunku: tak.
• Maksymalna powierzchnia narażona na wiatr: 0,061 m².
• Zastosowanie: zewnętrzne.
• Temperatura pracy: -30 do +45 °C.
• Temperatura przechowywania: -40 do +70 °C.
• Żywotność L70/B50: 50 000 h przy 25 °C.
• Żywotność L80/B10: 35 000 h przy 25 °C.
• Żywotność L90/B10: 25 000 h przy 25 °C.
• Liczba cykli włączeń: 100 000.
• ULOR: 0% przy montażu pod kątem 0°.
• Gwarancja podana przez LEDVANCE: 3 lata.

Wysokowydajny reflektor zewnętrzny z neutralnym światłem

OSRAM/LEDVANCE Floodlight Compact 4058075575127 łączy 13 500 lm z symetryczną optyką 100° x 100°, oferując szerokie oświetlenie dużych powierzchni zewnętrznych. Temperatura barwowa 4000 K zapewnia neutralne białe światło, szczególnie odpowiednie tam, gdzie priorytetem są widoczność i zrównoważona barwa.

Stopień ochrony IP65, odporność IK08, aluminiowa obudowa, ochrona przeciwprzepięciowa oraz żywotność do 50 000 godzin tworzą solidne rozwiązanie do dużych instalacji mieszkaniowych, komercyjnych, przemysłowych i publicznych.

Ważne: ta referencja dotyczy standardowej wersji FL COMP V i nie zawiera czujnika ruchu ani czujnika zmierzchowego. Ponieważ jest to oprawa klasy I, musi być prawidłowo podłączona do przewodu ochronnego PE.
