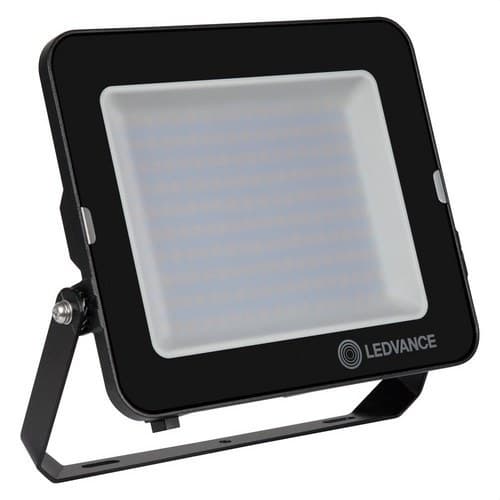

Projektor LED FL COMP V 90W 840 100º BK 9000LM

Reflektor LED OSRAM/LEDVANCE Floodlight Compact, numer referencyjny 4058075575004, to zewnętrzna oprawa o mocy 90 W, zapewniająca strumień świetlny 9000 lm i neutralne białe światło o temperaturze barwowej 4000 K. Symetryczny rozsył światła 100° x 100° umożliwia równomierne oświetlenie dużych powierzchni, a stopnie ochrony IP65 i IK08 zapewniają wytrzymałość do fasad, ogrodów, parkingów, dojazdów, stref publicznych, placów budowy i innych zastosowań zewnętrznych.

Dzięki skuteczności świetlnej 100 lm/W, czarnej aluminiowej obudowie i przedniej osłonie ze szkła hartowanego ten reflektor łączy wysoką wydajność świetlną z kompaktową konstrukcją. Zintegrowane źródło LED i driver, przewód zasilający o długości 1 metra oraz ochrona przeciwprzepięciowa, a także trwałość L70/B50 do 50 000 godzin przy 25 °C sprawiają, że jest to rozwiązanie niezawodne. Ta referencja odpowiada wersji standardowej i nie posiada czujnika ruchu ani czujnika zmierzchowego.

90 W mocy i 9000 lm

Floodlight Compact generuje nominalny strumień świetlny 9000 lm przy mocy 90 W, osiągając skuteczność 100 lm/W. Parametry te pozwalają oświetlać średnie i duże powierzchnie zewnętrzne za pomocą kompaktowej, wysokowydajnej oprawy LED.

Seria została zaprojektowana jako alternatywa dla tradycyjnych reflektorów z lampami halogenowymi, ograniczając zużycie energii oraz potrzeby serwisowe związane z okresową wymianą źródeł światła.

Neutralne białe światło 4000 K

Oznaczenie 840 wskazuje temperaturę barwową 4000 K oraz współczynnik oddawania barw Ra równy lub wyższy niż 80. Taka barwa zapewnia neutralne białe światło, szczególnie odpowiednie do miejsc, w których liczy się dobra widoczność bez zbyt ciepłej lub zbyt zimnej tonacji.

Deklarowana przez LEDVANCE spójność barwna wynosi mniej niż 5 SDCM.

Symetryczna optyka 100° x 100°

Reflektor wykorzystuje odbłyśnik z symetrycznym rozsyłem światła i kątem świecenia 100° x 100°. Szeroka wiązka ułatwia rozległe oświetlenie fasad, dziedzińców, ogrodów, wejść, parkingów i innych otwartych przestrzeni.

Przy montażu pod kątem 0° LEDVANCE podaje ULOR na poziomie 0%, co eliminuje bezpośrednią emisję strumienia świetlnego ku górze w tej pozycji.

Stopień ochrony IP65 do zastosowań zewnętrznych

Stopień ochrony IP65 zapewnia pełną ochronę przed wnikaniem pyłu oraz odporność na strumienie wody. Dzięki temu Floodlight Compact może być stosowany na zewnątrz w warunkach montażu i temperatury określonych przez producenta.

Oprawę można zamontować na ścianie, słupie lub poziomej powierzchni za pomocą regulowanego uchwytu.

Odporność mechaniczna IK08

Klasa IK08 zapewnia wysoką odporność na przypadkowe uderzenia mechaniczne, co jest szczególnie istotne na parkingach, w strefach publicznych, przy wejściach, w obiektach komercyjnych i innych narażonych lokalizacjach zewnętrznych.

Obudowa z aluminium i szkła hartowanego

Korpus oprawy wykonano z aluminium w czarnym wykończeniu, a przednią osłonę ze szkła hartowanego. Taka konstrukcja zapewnia wytrzymałość i sprzyja prawidłowemu odprowadzaniu ciepła z wbudowanych komponentów LED i elektronicznych.

LEDVANCE zastosował również membranę wentylacyjną, która wspomaga wymianę powietrza wewnątrz, nie naruszając stopnia ochrony IP.

Kompaktowy format 236 x 255 x 40 mm

Reflektor ma wymiary 236 mm długości, 255 mm szerokości i zaledwie 40 mm wysokości, przy masie netto 1,52 kg.

Uchwyt montażowy ma kąt 30° i umożliwia mechaniczne ustawienie oprawy w celu skierowania wiązki na oświetlaną powierzchnię.

Trwałość do 50 000 godzin

LEDVANCE deklaruje trwałość L70/B50 na poziomie 50 000 godzin w temperaturze otoczenia 25 °C. Dla bardziej wymagających poziomów utrzymania strumienia podaje 35 000 godzin L80/B10 oraz 25 000 godzin L90/B10.

Oprawa została również zaprojektowana do pracy do 100 000 cykli włączania i wyłączania.

Ochrona przeciwprzepięciowa

Floodlight Compact posiada ochronę przeciwprzepięciową do 4 kV między linią lub neutralnym a przewodem ochronnym PE oraz do 2 kV między linią a neutralnym.

Zintegrowana ochrona zwiększa odporność na określone zakłócenia elektryczne w sieci zasilającej.

Zasilanie 220-240 V

Oprawa pracuje przy napięciu znamionowym 220-240 V AC i częstotliwości 50/60 Hz. Jej prąd znamionowy wynosi 434 mA, a współczynnik mocy jest wyższy niż 0,90.

Prąd rozruchowy podany przez LEDVANCE wynosi 7,9 A przez około 1,9 µs, przy całkowitym zniekształceniu harmonicznym poniżej 20%.

Dobór obwodów

W przypadku instalacji z wieloma oprawami LEDVANCE podaje następujące maksymalne wartości dla wybranych zabezpieczeń nadprądowych:

• Wyłącznik nadprądowy B16: do 20 opraw.
• Wyłącznik nadprądowy C10: do 15 opraw.
• Wyłącznik nadprądowy C16: do 23 opraw.

Ostateczny dobór należy wykonać z uwzględnieniem rzeczywistych parametrów instalacji, przekroju i długości przewodów, zastosowanych zabezpieczeń oraz obowiązujących przepisów elektrycznych.

Klasa ochrony elektrycznej I

Floodlight Compact należy do klasy ochrony I. Z tego powodu metalowe części przewodzące obudowy muszą być prawidłowo podłączone do przewodu ochronnego uziemienia.

LEDVANCE wskazuje, że instalacja powinna być wykonana przez wykwalifikowany personel.

Przewód H05RN-F o długości 1 metra

Reflektor fabrycznie wyposażono w elastyczny przewód H05RN-F o długości 1 metra, składający się z trzech żył o przekroju 1,0 mm².

Zewnętrzna kostka zaciskowa nie jest dołączona. Producent podaje również, że zewnętrzny przewód elastyczny oprawy nie podlega wymianie; w przypadku uszkodzenia urządzenie należy wycofać z użytkowania.

Zintegrowane źródło LED i driver

Źródło światła LED jest zintegrowane z reflektorem i nie jest przeznaczone do wymiany. Elektroniczny driver również stanowi część oprawy.

Ta referencja nie obsługuje ściemniania.

Niskie migotanie i Ra ≥80

LEDVANCE klasyfikuje Floodlight Compact jako oprawę o niskim migotaniu. Współczynnik oddawania barw Ra ≥80 zapewnia odpowiednie odwzorowanie kolorów w ogólnych zastosowaniach oświetlenia zewnętrznego.

Wskazana grupa zagrożenia fotobiologicznego to RG1 zgodnie z EN 62778 i EN 62471.

Praca w temperaturze od -30 do +45 °C

Reflektor jest przystosowany do pracy w temperaturze otoczenia od -30 do +45 °C, co ułatwia jego stosowanie na zewnątrz w warunkach dużych wahań temperatury.

Do przechowywania LEDVANCE określa zakres od -40 do +70 °C.

Zastosowania Floodlight Compact 90 W

• Oświetlenie fasad.
• Parkingi i dojazdy.
• Ogrody i dziedzińce.
• Balkony i tarasy.
• Zewnętrzne strefy wspólne.
• Obszary publiczne.
• Strefy budowy.
• Instalacje komercyjne i profesjonalne.
• Zewnętrzne przestrzenie budynków.
• Zastąpienie tradycyjnych reflektorów halogenowych.

Parametry techniczne OSRAM/LEDVANCE 4058075575004

• Marka handlowa: OSRAM / LEDVANCE.
• Numer referencyjny / GTIN: 4058075575004.
• Model: FL COMP V 90W 840 SYM 100 BK.
• Seria: FLOODLIGHT COMPACT 90W.
• Typ: zewnętrzny reflektor LED.
• Moc znamionowa: 90 W.
• Strumień świetlny: 9000 lm.
• Skuteczność świetlna: 100 lm/W.
• Temperatura barwowa: 4000 K.
• Barwa światła: neutralna biel.
• Współczynnik oddawania barw: Ra ≥80.
• Spójność barwna: <5 SDCM.
• Rozsył światła: symetryczny.
• Kąt świecenia: 100° x 100°.
• Czujnik ruchu: nie.
• Czujnik zmierzchowy: nie.
• Źródło światła: zintegrowane LED.
• Wymienne źródło LED: nie.
• Driver: zintegrowany.
• Ściemnianie: nie.
• Niskie migotanie: tak.
• Grupa zagrożenia fotobiologicznego: RG1.
• Napięcie znamionowe: 220-240 V.
• Częstotliwość: 50-60 Hz.
• Prąd znamionowy: 434 mA.
• Prąd rozruchowy: 7,9 A.
• Czas trwania prądu rozruchowego: 1,9 µs.
• Współczynnik mocy: >0,90.
• Całkowite zniekształcenie harmoniczne: <20%.
• Ochrona przeciwprzepięciowa L/N-PE: do 4 kV.
• Ochrona przeciwprzepięciowa L-N: do 2 kV.
• Klasa ochrony elektrycznej: Klasa I.
• Stopień ochrony: IP65.
• Odporność na uderzenia: IK08.
• Kolor: czarny.
• Materiał korpusu: aluminium.
• Materiał osłony: szkło hartowane.
• Długość: 236 mm.
• Szerokość: 255 mm.
• Wysokość: 40 mm.
• Masa netto: 1,52 kg.
• Długość przewodu: 1 m.
• Typ przewodu: H05RN-F, 3 x 1,0 mm².
• Połączenie: przewód 3-żyłowy.
• Montaż: natynkowy.
• Miejsce montażu: ściana, słup lub powierzchnia pozioma.
• Regulacja mechaniczna: tak.
• Zastosowanie: zewnętrzne.
• Maksymalna powierzchnia narażona na wiatr: 0,043 m².
• Temperatura pracy: od -30 do +45 °C.
• Temperatura przechowywania: od -40 do +70 °C.
• Trwałość L70/B50: 50 000 h przy 25 °C.
• Trwałość L80/B10: 35 000 h przy 25 °C.
• Trwałość L90/B10: 25 000 h przy 25 °C.
• Liczba cykli włączeń: 100 000.
• ULOR: 0% przy montażu pod kątem 0°.
• Gwarancja podana przez LEDVANCE: 3 lata.

Zewnętrzny reflektor 9000 lm z neutralnym światłem

OSRAM/LEDVANCE Floodlight Compact 4058075575004 łączy 9000 lm z symetryczną optyką 100° x 100°, zapewniając rozległe i równomierne oświetlenie. Temperatura barwowa 4000 K daje neutralną biel, szczególnie odpowiednią do fasad, parkingów, dojazdów i stref roboczych, gdzie liczy się dobra widoczność.

Stopień ochrony IP65, odporność IK08, aluminiowa obudowa, ochrona przeciwprzepięciowa oraz trwałość do 50 000 godzin tworzą solidne rozwiązanie do instalacji mieszkaniowych, komercyjnych, profesjonalnych i przestrzeni publicznych.

Ważne: ta referencja odpowiada standardowej wersji FL COMP V i nie posiada czujnika ruchu ani czujnika zmierzchowego. Ponieważ jest to oprawa klasy I, musi być prawidłowo podłączona do przewodu ochronnego uziemienia.
