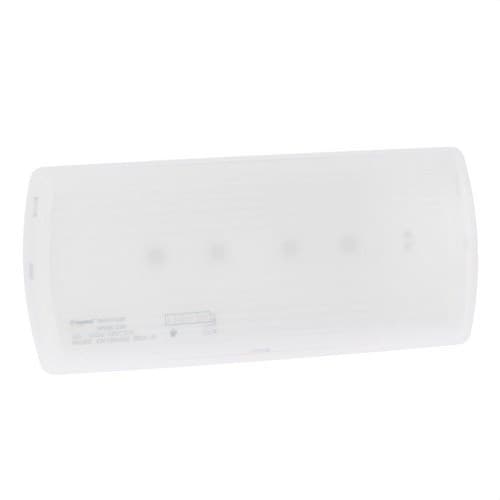

Lampa awaryjna URA21PLUS 200 lumenów 1H

Lampa awaryjna Legrand URA21 LED PLUS 661606PL to autonomiczna oprawa oświetlenia bezpieczeństwa, która zapewnia strumień świetlny 200 lumenów oraz czas podtrzymania 1 godzinę w przypadku przerwy w zasilaniu. Może być skonfigurowana do pracy ciągłej lub nieciągłej w zależności od wykonanego okablowania, dostosowując się do różnych potrzeb oświetlenia i oznakowania dróg ewakuacyjnych.

Zaprojektowana do instalacji wewnętrznych, łączy technologię LED, zintegrowany akumulator, opalowy dyfuzor oraz kompaktową obudowę o głębokości zaledwie 41 milimetrów. Może być montowana bezpośrednio natynkowo lub podtynkowo w suficie podwieszanym przy użyciu kompatybilnej ramki Legrand.

Lampa awaryjna Legrand URA21 LED PLUS 200 lumenów

Indeks 661606PL należy do serii URA21 LED PLUS marki Legrand i został zaprojektowany do utrzymania poziomu oświetlenia awaryjnego w przypadku awarii zasilania sieciowego.

W trybie awaryjnym zapewnia strumień 200 lumenów przez 1 godzinę, oferując tymczasowe oświetlenie ułatwiające orientację i ewakuację osób przebywających w budynku.

Zastosowanie tego modelu jest szczególnie ukierunkowane na drogi ewakuacyjne, korytarze, schody, wyjścia, części wspólne oraz inne przestrzenie wewnętrzne, w których wymagane jest autonomiczne oświetlenie awaryjne.

Praca ciągła lub nieciągła

Legrand 661606PL może być skonfigurowany jako oprawa ciągła lub nieciągła w zależności od sposobu okablowania instalacji.

• Tryb ciągły: źródło światła pozostaje włączone podczas obecności zasilania elektrycznego i nadal zapewnia oświetlenie z akumulatora w przypadku awarii sieci.
• Tryb nieciągły: źródło awaryjne pozostaje wyłączone podczas normalnej pracy i uruchamia się automatycznie po zaniku zasilania elektrycznego.

Ta podwójna możliwość pracy zapewnia elastyczność przy dopasowaniu oprawy do różnych projektów oświetlenia awaryjnego.

1 godzina autonomii z akumulatorem niklowo-kadmowym

Oprawa wyposażona jest w akumulator niklowo-kadmowy składający się z 3 ogniw, o napięciu 3,6 V i pojemności 1,5 Ah.

W przypadku zaniku zasilania elektrycznego akumulator dostarcza energię do diod LED, utrzymując strumień świetlny 200 lumenów przez nominalny czas podtrzymania 1 godziny.

System posiada również zabezpieczenie elektroniczne do zarządzania pracą oprawy i akumulatora.

4 diody LED dużej mocy

URA21 LED PLUS 661606PL zawiera 4 źródła światła LED o mocy 1 W oraz opalowy dyfuzor zaprojektowany tak, aby zapewnić równomierny rozsył światła.

Zastosowanie technologii LED pozwala uzyskać kompaktowe źródło światła odpowiednie do zastosowań awaryjnych, w których wymagana jest natychmiastowa reakcja po zaniku zasilania głównego.

Stopień ochrony IP42 i IK07

Oprawa posiada stopień ochrony IP42, odpowiedni do stosowania w instalacjach wewnętrznych w warunkach przewidzianych przez producenta.

Wyróżnia się także odpornością mechaniczną IK07 na uderzenia, zapewniając dodatkową ochronę obudowy i elementów wewnętrznych.

Legrand klasyfikuje ten model jako urządzenie o klasie ochrony elektrycznej II.

Montaż natynkowy lub podtynkowy

Legrand 661606PL może być instalowany bezpośrednio natynkowo na ścianie lub suficie. W przypadku montażu podtynkowego w suficie podwieszanym można go połączyć z ramką podtynkową Legrand o numerze 661720PL.

System ten pozwala dopasować wykończenie oprawy do rodzaju instalacji oraz wymagań estetycznych projektu.

Kompaktowy format 210 x 110 mm

Oprawa ma wymiary około 210 mm długości, 110 mm szerokości i 41 mm głębokości, co ułatwia jej integrację w różnych przestrzeniach.

Obudowa wykonana jest z białego tworzywa sztucznego i posiada opalową osłonę pełniącą funkcję dyfuzora światła.

Zasilanie 230 V

Oprawa pracuje przy znamionowym zasilaniu 230 V AC, z zakresem pracy wynoszącym około 207–253 V oraz częstotliwością 50 lub 60 Hz.

Maksymalna moc systemu wynosi około 4 W, zgodnie z dostępnymi danymi technicznymi dla tego indeksu.

Automatyczne zaciski ułatwiające okablowanie

URA21 LED PLUS posiada automatyczne zaciski mogące przyjąć do 2 przewodów o przekroju 2,5 mm², zarówno do zasilania, jak i do połączeń przeznaczonych do sterowania zdalnego.

Konstrukcja umożliwia wykonanie okablowania przelotowego i ułatwia podłączenie podczas instalacji, skracając czas potrzebny na montaż oprawy.

Cztery wejścia kablowe

Obudowa posiada 4 wejścia kablowe: jedno prostokątne, otwarte wejście z tyłu oraz trzy wyłamywane wejścia umieszczone po bokach i u góry.

Przygotowane wejścia umożliwiają prowadzenie sztywnej rury lub przewodów o średnicy do około 20 mm, ułatwiając dopasowanie do różnych typów instalacji elektrycznych.

Wskaźnik ładowania i sterowanie zdalne

Oprawa wyposażona jest w zielony wskaźnik LED, który umożliwia wizualną kontrolę stanu zasilania i ładowania urządzenia.

Posiada również możliwość przejścia w stan spoczynku za pomocą sterowania zdalnego, co pozwala zarządzać stanem oprawy przy użyciu kompatybilnych urządzeń przewidzianych przez Legrand.

Przeznaczona do instalacji wewnętrznych

Standardowa konfiguracja IP42 jest przeznaczona głównie do instalacji wewnętrznych. Gdy wymagany jest wyższy poziom ochrony w określonych lokalizacjach, Legrand oferuje szczelną obudowę o numerze 661616, która pozwala uzyskać stopień ochrony IP65 z kompatybilną oprawą.

Certyfikacja do oświetlenia awaryjnego

Legrand URA21 LED PLUS 661606PL posiada certyfikat AENOR i została zaprojektowana zgodnie z wymaganiami mającymi zastosowanie do opraw oświetlenia awaryjnego.

Dokumentacja certyfikacyjna potwierdza strumień świetlny 200 lumenów, czas podtrzymania 1 godziny, zasilanie 230 V, akumulator niklowo-kadmowy, ochronę IP42, odporność IK07 oraz klasyfikację elektryczną klasy II.

Parametry techniczne Legrand 661606PL

• Marka: Legrand.
• Seria: URA21 LED PLUS.
• Indeks: 661606PL.
• EAN: 3414972000239.
• Typ produktu: autonomiczna oprawa awaryjna.
• Zastosowanie: oświetlenie i oznakowanie dróg ewakuacyjnych.
• Strumień świetlny w trybie awaryjnym: 200 lumenów.
• Czas podtrzymania: 1 godzina.
• Praca: ciągła lub nieciągła w zależności od okablowania.
• Źródło światła: LED.
• Liczba źródeł światła: 4.
• Moc diod LED: 4 źródła po 1 W.
• Maksymalna moc systemu: około 4 W.
• Znamionowe zasilanie: 230 V AC.
• Zakres zasilania: około 207–253 V.
• Częstotliwość: 50 lub 60 Hz.
• Typ akumulatora: niklowo-kadmowy.
• Napięcie akumulatora: 3,6 V.
• Pojemność akumulatora: 1,5 Ah.
• Liczba ogniw akumulatora: 3.
• Stopień ochrony: IP42.
• Odporność na uderzenia: IK07.
• Klasa ochrony elektrycznej: klasa II.
• Materiał obudowy: tworzywo sztuczne.
• Kolor: biały.
• Dyfuzor: opalowe tworzywo sztuczne.
• Długość: 210 mm.
• Szerokość: 110 mm.
• Głębokość: 41 mm.
• Montaż: natynkowy lub podtynkowy z akcesorium.
• Kompatybilna ramka podtynkowa: Legrand 661720PL.
• Kompatybilna szczelna obudowa: Legrand 661616.
• Połączenie: automatyczne zaciski.
• Możliwość zacisków: do 2 przewodów 2,5 mm².
• Wskaźnik ładowania: zielona dioda LED.
• Przejście w stan spoczynku za pomocą sterowania zdalnego: tak.
• Zalecane zastosowanie: wewnętrzne.

Kompaktowe i wszechstronne oświetlenie awaryjne

Legrand URA21 LED PLUS 661606PL łączy strumień awaryjny 200 lumenów, czas podtrzymania 1 godziny oraz pracę ciągłą lub nieciągłą w kompaktowej oprawie przeznaczonej do instalacji wewnętrznych.

Zintegrowany akumulator, technologia LED, ochrona IP42 i IK07, automatyczne zaciski oraz możliwość montażu natynkowego lub podtynkowego ułatwiają jej zastosowanie na drogach ewakuacyjnych, w częściach wspólnych i innych przestrzeniach, gdzie w razie awarii zasilania wymagane jest oświetlenie bezpieczeństwa.
