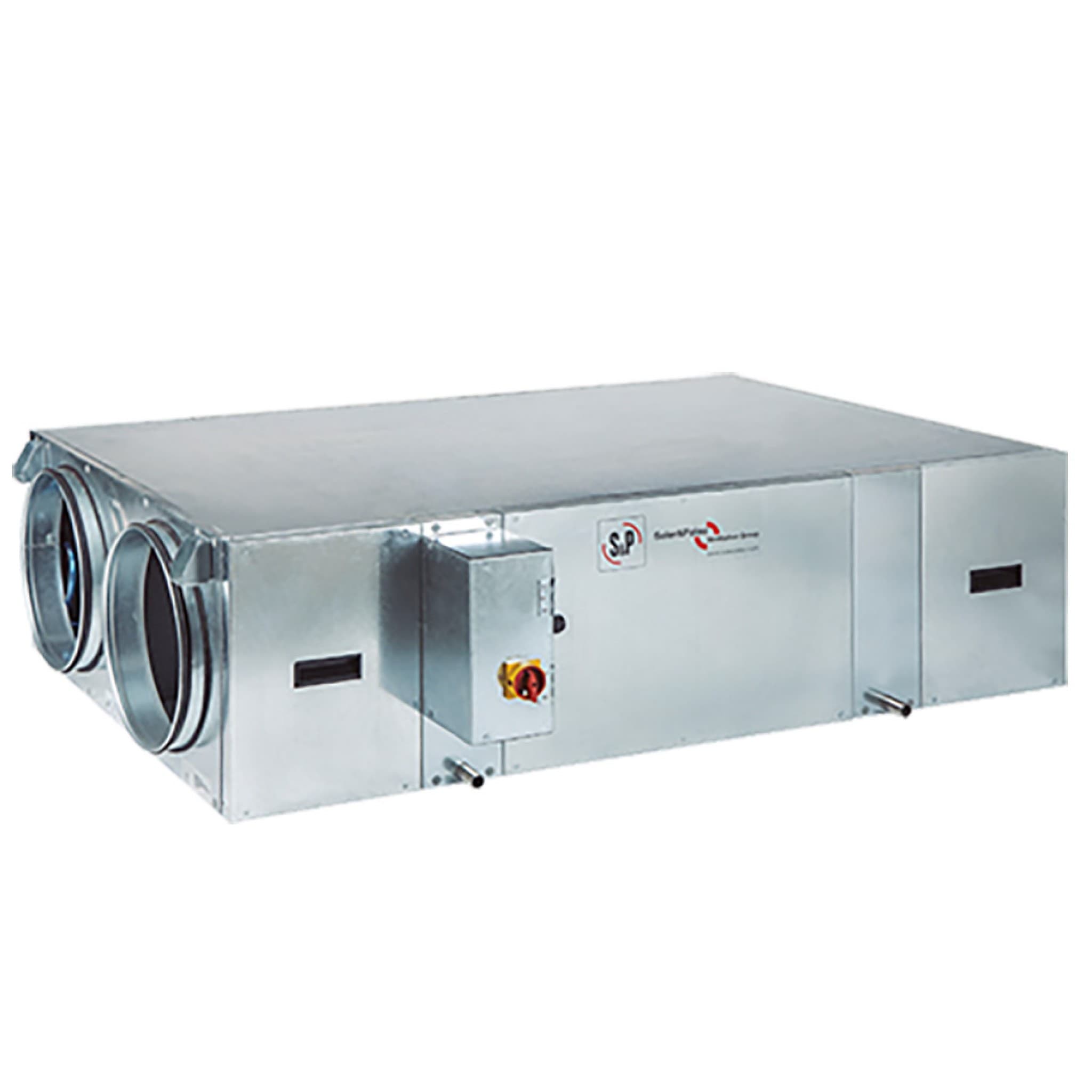

Wysokowydajny rekuperator S&P CAD-COMPACT 4500

Odzyskiwacz ciepła S&P CAD-COMPACT 4500 ECOWATT, referencja 5153140600, to urządzenie wentylacyjne o podwójnym przepływie i wysokiej sprawności, zaprojektowane do wymiany powietrza wewnętrznego z odzyskiem znacznej części energii cieplnej z powietrza wywiewanego. Oferuje nominalny przepływ 4.165 metrów sześciennych na godzinę przy 150 paskalach i jest szczególnie polecany do instalacji wentylacyjnych w lokalach handlowych, biurach, obiektach hotelarsko-gastronomicznych, budynkach użyteczności publicznej, placówkach edukacyjnych oraz innych przestrzeniach użytkowych.

Referencja odpowiada wersji CAD-COMPACT 4500 ECOWATT N8, wyposażonej w przeciwprądowy wymiennik ciepła z płyt aluminiowych, wentylatory plug-fan z silnikami EC, niezależną filtrację nawiewu i wywiewu, wewnętrzny bypass z napędem oraz komponenty wstępnie okablowane do szafy elektrycznej. Wersja ECOWATT dostarczana jest bez zintegrowanego systemu sterowania, co pozwala dobrać zewnętrzną strategię regulacji odpowiednią do każdego projektu.

Odzyskiwacz ciepła S&P CAD-COMPACT 4500 ECOWATT

CAD-COMPACT 4500 należy do gamy kompaktowych, wysokowydajnych odzyskiwaczy ciepła Soler & Palau. Jego działanie opiera się na dwóch niezależnych obiegach powietrza: jeden usuwa zużyte powietrze z wnętrza, a drugi nawiewa świeże powietrze z zewnątrz.

Oba strumienie przechodzą przez wymiennik ciepła bez bezpośredniego mieszania, co pozwala przenosić energię cieplną z powietrza wywiewanego do powietrza nawiewanego i tym samym ograniczać zapotrzebowanie energetyczne związane z klimatyzacją budynku.

Nominalny przepływ 4.165 metrów sześciennych na godzinę

S&P deklaruje dla CAD-COMPACT 4500 nominalny przepływ 4.165 metrów sześciennych na godzinę przy 150 paskalach dostępnego ciśnienia.

• Nominalny przepływ: 4.165 metrów sześciennych na godzinę.
• Referencyjne dostępne ciśnienie: 150 paskali.
• Wielkość urządzenia: 4500.

Parametry te sytuują urządzenie wśród rozwiązań wentylacyjnych o dużej wydajności z serii CAD-COMPACT, przeznaczonych głównie do budynków i lokali o charakterze komercyjnym lub usługowym.

Przeciwprądowy wymiennik płytowy

Odzyskiwacz wykorzystuje przeciwprądowy wymiennik płytowy z aluminium. Taki układ wydłuża drogę wymiany pomiędzy obiema strugami powietrza i pozwala osiągać wysoki poziom odzysku ciepła.

Gama CAD-COMPACT posiada wymienniki certyfikowane przez Eurovent, a S&P deklaruje sprawność sięgającą 88% w obrębie tej rodziny.

Sprawność 84,6% przy nominalnym przepływie

Dla modelu CAD-COMPACT 4500 katalog techniczny S&P podaje sprawność mokrą odzyskiwacza na poziomie 84,6% przy nominalnym przepływie.

Wartość ta odnosi się do warunków badania wskazanych przez producenta:

• Temperatura zewnętrzna: -5 stopni Celsjusza.
• Wilgotność względna zewnętrzna: 80%.
• Temperatura wewnętrzna: 20 stopni Celsjusza.
• Wilgotność względna wewnętrzna: 50%.

Rzeczywista wydajność może się różnić w zależności od przepływu roboczego, temperatur, wilgotności oraz konkretnych warunków instalacji.

Dane sprawności ErP

Karta ErP dla referencji 5153140600, opracowana zgodnie z europejskim rozporządzeniem 1253/2014, deklaruje sprawność cieplną 76,6%. Dane te odnoszą się do metodologii regulacyjnej ErP i nie należy ich mylić ze sprawnością mokrą 84,6% publikowaną przez S&P w nominalnych warunkach katalogowych.

Wentylatory plug-fan z silnikami EC

CAD-COMPACT wyposażono w wentylatory plug-fan z wirnikami o łopatkach wygiętych do tyłu oraz silnikami EC. Technologia ta umożliwia elektroniczną regulację prędkości wentylatorów i dostosowanie przepływu do potrzeb instalacji, gdy urządzenie współpracuje z kompatybilnym systemem sterowania.

Silniki posiadają zintegrowane zabezpieczenie elektroniczne. S&P podaje dla silników tej gamy ochronę IP44 oraz klasę izolacji B.

Maksymalny pobór mocy 2,60 kilowata

Opublikowany maksymalny pobór mocy elektrycznej dla modelu 4500 wynosi 2,60 kilowata i odpowiada sumie dwóch wentylatorów odzyskiwacza.

• Maksymalny pobór mocy: 2,60 kilowata.
• Zasilanie urządzenia: trójfazowe.
• Napięcie: 400 woltów.
• Częstotliwość: 50-60 herców.

Trójfazowe zasilanie 400 woltów

W przeciwieństwie do mniejszych rozmiarów serii, CAD-COMPACT 4500 wymaga trójfazowego zasilania 400 woltów.

Zasilanie elektryczne, zabezpieczenia, przekroje przewodów oraz aparatura łączeniowa powinny być dobrane zgodnie z dokumentacją techniczną producenta i obowiązującymi przepisami elektrycznymi.

Wersja ECOWATT bez zintegrowanego sterowania

Referencja 5153140600 odpowiada wariantowi ECOWATT. Wersja ta nie posiada fabrycznie zintegrowanego sterownika Plug & Play.

Główne komponenty są dostarczane wstępnie okablowane do szafy elektrycznej:

• Wentylator nawiewny.
• Wentylator wywiewny.
• Siłownik bypassu.
• Presostaty do wykrywania zabrudzonych filtrów.
• Czujniki temperatury.

Pozwala to na zewnętrzne wdrożenie najbardziej odpowiedniej strategii regulacji dla instalacji za pomocą akcesoriów i kompatybilnych systemów sterowania określonych przez S&P.

Szafa elektryczna i wyłącznik bezpieczeństwa

Odzyskiwacz posiada szafę elektryczną do podłączenia komponentów oraz zewnętrzny wyłącznik bezpieczeństwa, co ułatwia montaż i czynności serwisowe związane z instalacją elektryczną.

Wewnętrzny bypass z napędem

Wszystkie wersje CAD-COMPACT posiadają wewnętrzny bypass z siłownikiem. Element ten umożliwia ominięcie wymiennika przez powietrze, gdy wymagają tego warunki temperaturowe i system sterowania zleca jego otwarcie.

Przy odpowiednim sterowaniu może być wykorzystywany do strategii wentylacji w trybie free-cooling, wykorzystując powietrze zewnętrzne, gdy jego warunki pozwalają ograniczyć potrzebę klimatyzacji.

Filtr F7 na nawiewie

Powietrze zewnętrzne wprowadzane do budynku przechodzi standardowo przez filtr:

• Klasa tradycyjna: F7.
• Klasyfikacja ISO: ePM1 70%.

S&P stosuje filtr o niskim spadku ciśnienia dla nawiewu, pomagając zatrzymać znaczną część cząstek obecnych w powietrzu zewnętrznym przed wprowadzeniem go do pomieszczeń.

Filtr M5 na wywiewie

Obieg usuwający powietrze z wnętrza zawiera standardowo:

• Klasa tradycyjna: M5.
• Klasyfikacja ISO: ePM10 50%.

Taka filtracja chroni wnętrze urządzenia i wymiennik przed cząstkami transportowanymi przez powietrze wywiewane.

Możliwość montażu drugiego filtra

Konstrukcja CAD-COMPACT umożliwia montaż dodatkowego drugiego filtra wewnątrz urządzenia. Element ten jest dostępny jako akcesorium i pozwala dostosować poziom filtracji do specyficznych wymagań projektu.

Wykrywanie zabrudzenia filtrów

Odzyskiwacz wyposażono w presostaty różnicowe służące do wykrywania wzrostu spadku ciśnienia spowodowanego zabrudzeniem filtrów.

Funkcja ta ułatwia planowanie okresowych czynności konserwacyjnych oraz wymiany elementów filtracyjnych.

Obudowa z ocynkowanej stali o podwójnych ściankach

Urządzenie wykonano jako obudowę z ocynkowanej stali o podwójnych ściankach, zaprojektowaną tak, aby zapewnić wytrzymałość mechaniczną oraz izolację od warunków termicznych i akustycznych wewnątrz odzyskiwacza.

Izolacja termoakustyczna 30 milimetrów

W rozmiarze CAD-COMPACT 4500 S&P podaje wewnętrzną izolację termoakustyczną z wełny mineralnej o grubości 30 milimetrów.

Materiał izolacyjny posiada klasyfikację niepalności A1/M0 zgodnie z dokumentacją producenta.

Prostokątne przyłącza 700 × 440 milimetrów

Model 4500 wykorzystuje prostokątne przyłącza powietrza, odpowiednie dla dużych przepływów obsługiwanych przez urządzenie.

• Wymiary przyłączy: 700 × 440 milimetrów.
• Typ przyłącza: prostokątny.
• Obiegi: powietrze zewnętrzne, nawiew, wywiew i wyrzut.

Montaż poziomy

CAD-COMPACT został zaprojektowany do montażu poziomego. Dostęp do filtrów, wentylatorów i wymiennika odbywa się z boku, co należy uwzględnić przy planowaniu przestrzeni serwisowej wokół urządzenia.

Kompaktowa konstrukcja umożliwia instalację odzyskiwacza w pomieszczeniach technicznych i sufitach podwieszanych, które zapewniają wystarczającą przestrzeń konstrukcyjną dla urządzenia tej wielkości i masy.

Wymiary CAD-COMPACT 4500

Główne wymiary obudowy podane na oficjalnym rysunku to:

• Długość główna: 2.207 milimetrów.
• Szerokość główna: 1.993 milimetry.
• Wysokość: 598 milimetrów.
• Przyłącza powietrza: 700 × 440 milimetrów.
• Masa: 336 kilogramów.

Rysunek techniczny należy wykorzystać do określenia ostatecznych wymiarów zabudowy, ponieważ uwzględnia on również szafę elektryczną, przyłącza, dostęp serwisowy oraz strefy niezbędne do wyjęcia filtrów i dostępu do wentylatorów.

Boczny odpływ kondensatu

Urządzenie posiada odpływ kondensatu 1/2 cala. Odprowadzenie należy podłączyć i wykonać zgodnie z instrukcją montażu, aby zapewnić prawidłowy odpływ wody powstającej podczas procesu odzysku.

Charakterystyka akustyczna

Dla CAD-COMPACT 4500 S&P publikuje następujące poziomy ciśnienia akustycznego, mierzone w polu swobodnym w odległości 3 metrów:

• Ciśnienie akustyczne na ssaniu: 51 dB(A).
• Ciśnienie akustyczne na tłoczeniu: 64 dB(A).
• Ciśnienie akustyczne promieniowane: 50 dB(A).

Odpowiadające im poziomy mocy akustycznej wynoszą:

• Moc akustyczna na ssaniu: 71 dB(A).
• Moc akustyczna na tłoczeniu: 84 dB(A).
• Moc akustyczna promieniowana: 70 dB(A).

Końcowe poziomy hałasu na obiekcie mogą się znacznie różnić w zależności od kanałów, tłumików, obudów, podpór, sufitów podwieszanych oraz konkretnych warunków instalacji.

Minimalna temperatura powietrza zewnętrznego

S&P określa dla serii CAD-COMPACT minimalną temperaturę powietrza zewnętrznego na poziomie -10 stopni Celsjusza.

Gdy konieczna jest praca przy niższych temperaturach zewnętrznych, producent zaleca zastosowanie nagrzewnicy wstępnej umieszczonej na ssaniu powietrza zewnętrznego.

Nagrzewnice wtórne jako akcesoria zewnętrzne

Gama CAD-COMPACT nie zawiera zintegrowanych dodatkowych nagrzewnic wtórnych wewnątrz urządzenia. Gdy projekt wymaga dodatkowej obróbki termicznej powietrza nawiewanego, S&P przewiduje różne rozwiązania zewnętrzne dostępne jako akcesoria.

Łatwy serwis z dostępu bocznego

Konstrukcja odzyskiwacza ułatwia konserwację dzięki niezależnym bocznym dostępom. Filtry można wyjmować z paneli bocznych, a wymiennik ma również dostęp do czynności inspekcyjnych i czyszczenia.

Ważne jest, aby utrzymywać wolne strefy wskazane przez S&P na rysunku wymiarowym, tak aby można było obsługiwać filtry, wentylatory i wymiennik bez demontażu instalacji kanałowej.

Zastosowania S&P CAD-COMPACT 4500

Soler & Palau zaleca serię CAD-COMPACT do wymiany powietrza w instalacjach takich jak:

• Lokale handlowe.
• Biura.
• Obiekty hotelarsko-gastronomiczne.
• Budynki użyteczności publicznej.
• Szkoły i placówki edukacyjne.
• Inne budynki usługowe z potrzebą wentylacji o podwójnym przepływie.

Charakterystyka techniczna S&P 5153140600

• Marka: Soler & Palau.
• Seria: CAD-COMPACT.
• Model: CAD-COMPACT 4500 ECOWATT N8.
• Referencja: 5153140600.
• Typ: wysokosprawny odzyskiwacz ciepła o podwójnym przepływie.
• Wersja: ECOWATT.
• Zintegrowane sterowanie: nie.
• Nominalny przepływ przy 150 paskalach: 4.165 metrów sześciennych na godzinę.
• Sprawność mokra przy nominalnym przepływie: 84,6%.
• Typ wymiennika: aluminiowe płyty przeciwprądowe.
• Certyfikacja wymiennika: Eurovent.
• Wentylatory: plug-fan z łopatkami wygiętymi do tyłu.
• Technologia silnika: EC.
• Filtr nawiewu: F7 / ePM1 70%.
• Filtr wywiewu: M5 / ePM10 50%.
• Drugi filtr opcjonalny: tak.
• Wewnętrzny bypass: tak, z napędem.
• Zasilanie: trójfazowe 400 woltów.
• Częstotliwość: 50-60 herców.
• Maksymalny pobór mocy: 2,60 kilowata.
• Przyłącza powietrza: prostokątne 700 × 440 milimetrów.
• Długość główna: 2.207 milimetrów.
• Szerokość główna: 1.993 milimetry.
• Wysokość: 598 milimetrów.
• Masa: 336 kilogramów.
• Montaż: poziomy.
• Materiał obudowy: ocynkowana stal o podwójnych ściankach.
• Izolacja: termoakustyczna wełna mineralna 30 milimetrów.
• Klasyfikacja izolacji: A1/M0.
• Odpływ kondensatu: 1/2 cala.
• Minimalna temperatura powietrza zewnętrznego: -10 stopni Celsjusza.
• Promieniowane ciśnienie akustyczne: 50 dB(A) w odległości 3 metrów w polu swobodnym.
• Ciśnienie akustyczne na ssaniu: 51 dB(A).
• Ciśnienie akustyczne na tłoczeniu: 64 dB(A).

Odzysk ciepła dla instalacji o dużym przepływie

S&P CAD-COMPACT 4500 ECOWATT łączy nominalny przepływ 4.165 metrów sześciennych na godzinę z wysokosprawnym przeciwprądowym wymiennikiem, silnikami EC, filtracją F7/M5, wewnętrznym bypass’em oraz solidną konstrukcją o podwójnych ściankach.

Trójfazowe zasilanie 400 woltów, prostokątne przyłącza 700 × 440 milimetrów oraz wstępnie okablowana konfiguracja ECOWATT bez zintegrowanego sterowania pozwalają zintegrować urządzenie w profesjonalnych projektach wentylacyjnych, w których wymagana jest duża wydajność wymiany powietrza i elastyczność w zewnętrznym definiowaniu systemu regulacji.
