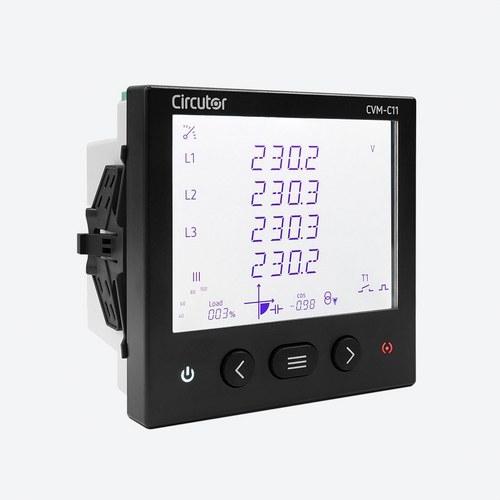

Trójfazowy analizator sieci panelowy Circutor CVM-C11-ITF-IN-485-ICT2

Trójfazowy analizator sieci Circutor CVM-C11-ITF-IN-485-ICT2 to wysokowydajne urządzenie zaprojektowane do monitorowania i analizy zmiennych elektrycznych w systemach średniego i niskiego napięcia. Dzięki kompaktowemu formatowi panelu (96 x 96 mm) urządzenie to jest idealne do nadzorowania parametrów elektrycznych, takich jak napięcia, prądy, moce czynne i bierne, harmoniczne oraz jakość zasilania. Jego zdolność do pomiaru w czterech kwadrantach (zużycie i generacja) czyni go niezwykle wszechstronnym, umożliwiając zarówno kontrolę zużycia energii, jak i monitorowanie energii generowanej.

Główne cechy:

Ten analizator jest w stanie mierzyć i rejestrować całkowite zniekształcenie harmoniczne (THD%) w napięciu i prądzie, a także poszczególne harmoniczne dla każdej fazy do 31. harmonicznej, co pozwala na szczegółowy wgląd w jakość energii w instalacji. Ponadto CVM-C11 ma możliwość pomiaru prądu neutralnego, co jest kluczowe do wykrywania niezrównoważenia w systemie i potencjalnych przeciążeń przewodu neutralnego.

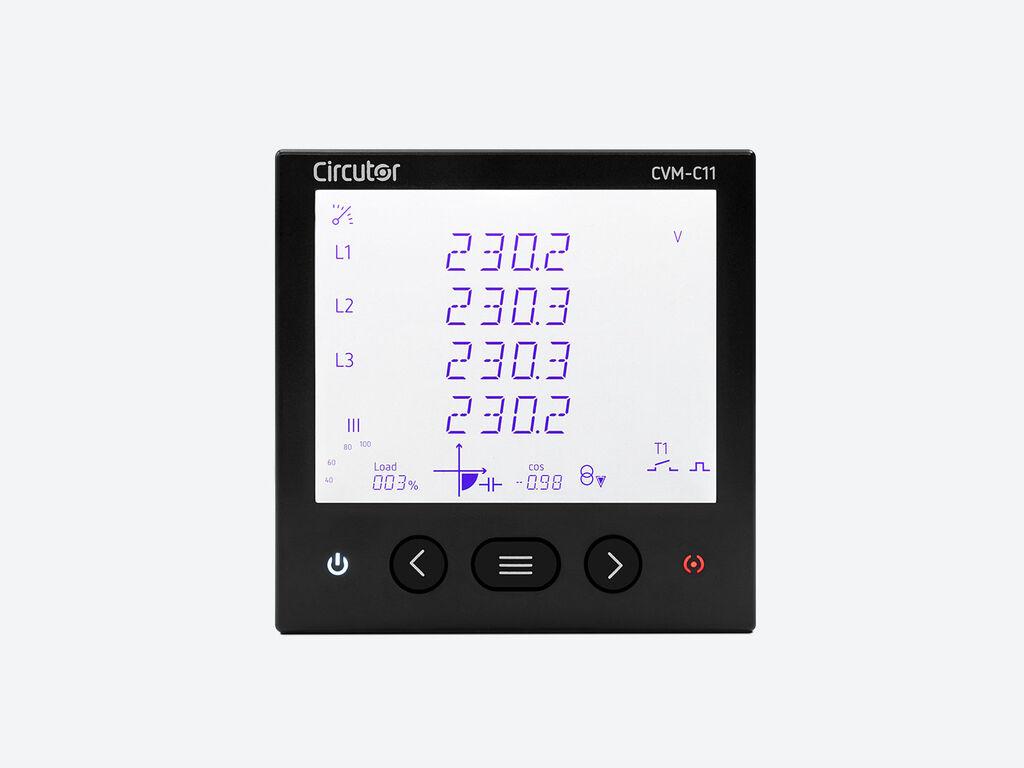

Projekt panelu ułatwia integrację z dowolną instalacją elektryczną, a jego graficzny interfejs z podświetlanym wyświetlaczem LCD zapewnia wyraźne wyświetlanie danych, umożliwiając użytkownikowi konfigurację wyświetlania parametrów zgodnie z jego potrzebami. Wśród zaawansowanych funkcji wyświetlania znajduje się możliwość graficznego przedstawienia mocy czynnej chwilowej, kwadrantów pracy (Q1, Q2, Q3, Q4), a także stanu wyjść, wejść i aktywnych taryf.

Zaawansowany pomiar i bezpieczeństwo:

CVM-C11 jest przygotowany do pracy z protokołami komunikacyjnymi Modbus RTU i BACnet, wykorzystując port RS-485 do integracji z szerszymi systemami zarządzania energią. To czyni go idealnym narzędziem do zdalnej kontroli instalacji i automatyzacji zarządzania energią.

Urządzenie to posiada dwa wyjścia przekaźnikowe i dwa cyfrowe wyjścia tranzystorowe, konfigurowalne do alarmów na dowolnym mierzonym parametrze, czy to w wartościach maksymalnych, minimalnych, z histerezą, czy opóźnieniami włączenia/wyłączenia. Te alarmy są idealne do zastosowań w czasie rzeczywistym, chroniąc instalację przed niebezpiecznymi warunkami operacyjnymi.

Dane techniczne:

• Protokół komunikacyjny: Modbus RTU | BACnet.
• Komunikacje: RS-485.
• Wejścia cyfrowe: 2 (typ NPN, izolacja 2000 V).
• Wyjścia cyfrowe: 2 (typ NPN, maks. 24 VDC / 50 mA).
• Liczba przekaźników: 2 (żywotność elektryczna 60x10³ cykli).
• Zasilanie: 100 - 270 V AC/DC, 50-60 Hz.
• Zużycie energii: 2 - 5 VA.
• Pomiar prądu: .../5 A, .../1 A.
• Napięcie nominalne: 230V F-N / 380V F-F.
• Dokładność: 0,2% w napięciach i prądach fazowych.
• Pomiar harmonicznych: Do 31. harmonicznej.
• Częstotliwość pomiaru: 45-65 Hz.

Kontrola kosztów i emisji CO₂ to kolejna z wyróżniających się cech CVM-C11, ponieważ pozwala na rejestrowanie i rozróżnianie zużycia energii w aż trzech różnych taryfach, co jest przydatne do identyfikacji wzorców zużycia w różnych zmianach roboczych lub w systemach z różnymi źródłami energii, takimi jak sieć elektryczna, generatory czy systemy fotowoltaiczne.

Zastosowania:

Ten analizator jest zaprojektowany do szerokiej gamy zastosowań przemysłowych i komercyjnych, idealny do:

• Monitorowania jakości energii w systemach średniego i niskiego napięcia.
• Nadzoru nad harmonicznymi w instalacjach elektrycznych.
• Rozróżniania zużycia w różnych zmianach lub źródłach energii.
• Kontroli alarmów opartych na anormalnych warunkach elektrycznych.
• Optymalizacji kosztów energetycznych poprzez integrację z systemami zarządzania.

Charakterystyka środowiskowa:

• Temperatura pracy: -25°C do +70°C.
• Wilgotność względna: 5% do 95% bez kondensacji.
• Stopień ochrony: IP54 (przód), IK08 (mechaniczny).
• Kategoria instalacji: CAT III 300 V.

Wymiary i waga:

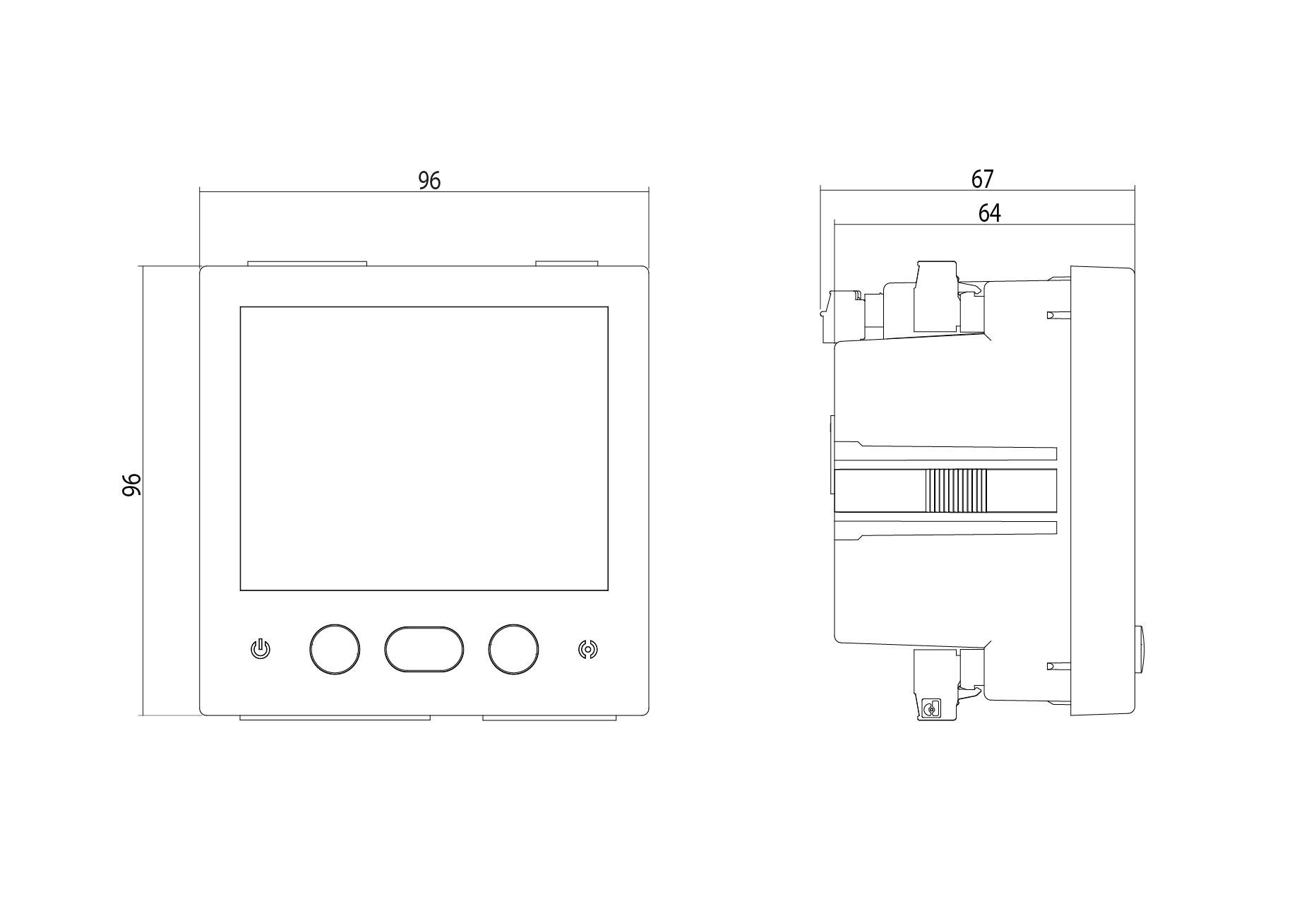

• Rozmiar: 96 x 96 x 67.2 mm.
• Waga netto: 0,353 kg.

CVM-C11 spełnia międzynarodowe normy takie jak EN IEC 61326-1, EN 61000-4-2 i UL 94, co gwarantuje bezpieczeństwo i niezawodność urządzenia. Dzięki solidnej konstrukcji i certyfikatom bezpieczeństwa jest odpowiedni do wymagających środowisk przemysłowych.

Podsumowując, Circutor CVM-C11-ITF-IN-485-ICT2 to kompaktowe, solidne i wysoce konfigurowalne rozwiązanie do monitorowania sieci elektrycznych, oferujące zaawansowane narzędzia do analizy i kontroli energii w czasie rzeczywistym, z naciskiem na efektywność, zrównoważony rozwój i bezpieczeństwo.
