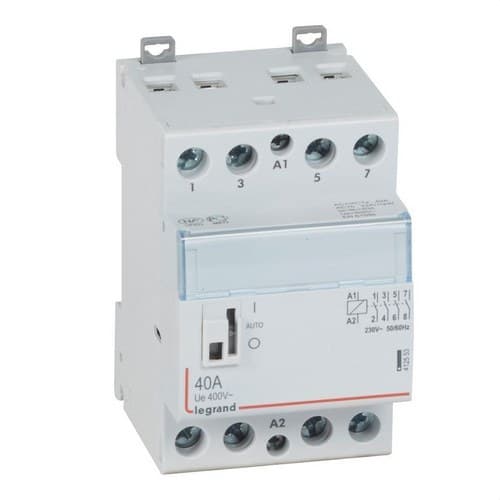

Stycznik 40A 4NO 230V

Stycznik Legrand CX³ 412553 to modułowe urządzenie przeznaczone do sterowania obciążeniami elektrycznymi o dużej mocy. Wyposażony jest w 4 bieguny z 4 stykami normalnie otwartymi, prąd znamionowy 40 amperów oraz cewkę sterującą na 230 V prądu przemiennego.

Zaprojektowany do montażu w rozdzielnicach elektrycznych na szynie DIN, umożliwia sterowanie sygnałem sterującym takimi obciążeniami jak systemy grzewcze, obwody oświetleniowe i pompy. Jego modułowa konstrukcja oraz przednie ręczne sterowanie ułatwiają zarówno integrację w rozdzielnicy, jak i czynności kontrolne oraz konserwacyjne.

Stycznik Legrand CX³ 40 A z 4 stykami normalnie otwartymi

Referencja 412553 należy do gamy modułowych styczników CX³ firmy Legrand. Zawiera 4 styki mocy normalnie otwarte, dzięki czemu styki pozostają otwarte, gdy cewka nie jest zasilana, i zamykają się po otrzymaniu odpowiedniego sygnału sterującego.

Taka konfiguracja umożliwia jednoczesne załączanie kilku przewodów za pomocą jednego polecenia elektrycznego, ułatwiając automatyzację i zdalne sterowanie różnymi typami obciążeń.

Cewka sterująca 230 V

Stycznik wyposażony jest w cewkę wzbudzającą 230 V prądu przemiennego. Zgodnie z kartą katalogową Legrand, dopuszczalny zakres napięcia wzbudzenia wynosi od 195 do 253 V.

Gdy cewka otrzymuje napięcie, wewnętrzny mechanizm zmienia stan styków mocy. Po zaniku sygnału sterującego styki wracają do odpowiedniej pozycji roboczej.

Prąd znamionowy 40 amperów

Legrand 412553 dopuszcza prąd użytkowy 40 A w kategorii AC-7a lub AC-1, czyli dla obciążeń o charakterze głównie rezystancyjnym lub lekko indukcyjnym.

Dla zastosowań odpowiadających kategoriom AC-7b lub AC-3 wskazany przez Legrand prąd użytkowy wynosi 22 A. Dobór stycznika należy zawsze wykonywać z uwzględnieniem rodzaju obciążenia i kategorii użytkowania, a nie wyłącznie maksymalnego prądu znamionowego.

Zastosowania w ogrzewaniu, oświetleniu i pompach

Legrand wskazuje ten stycznik do sterowania obciążeniami o dużym poborze mocy, w tym instalacjami ogrzewania elektrycznego, oświetleniem oraz pompami.

Stycznik pozwala oddzielić obwód sterowania od obwodu mocy, dzięki czemu sygnał elektryczny o mniejszym poborze może sterować załączaniem i wyłączaniem głównego obciążenia.

Cecha ta jest szczególnie przydatna w instalacjach automatycznych, rozdzielnicach elektrycznych, systemach zarządzania energią oraz obwodach wymagających częstych łączeń lub sterowania z urządzeń zewnętrznych.

4 bieguny dla obwodów do 400 V

Urządzenie posiada 4 bieguny i jest przeznaczone do napięcia znamionowego pracy 400 V prądu przemiennego. Taka konfiguracja umożliwia jego zastosowanie w instalacjach, w których konieczne jest jednoczesne załączanie kilku przewodów.

4 główne styki są normalnie otwarte. Model nie posiada głównych styków normalnie zamkniętych.

Ręczne sterowanie z przodu do testów i konserwacji

Stycznik wyposażony jest w ręczne sterowanie dostępne od frontu po zdjęciu odpowiedniej osłony. Mechanizm ten umożliwia wykonywanie funkcji testowych i serwisowych bezpośrednio na urządzeniu.

Sterowanie pozwala wybrać stałe pozycje załączenia lub wyłączenia bez automatycznego powrotu, co ułatwia określone kontrole podczas instalacji, diagnostyki lub konserwacji.

Modułowa konstrukcja 3-modułowa

Legrand CX³ 412553 jest przeznaczony do montażu na szynie DIN w rozdzielnicach elektrycznych i zajmuje szerokość odpowiadającą 3 modułom.

Posiada dwa systemy mocowania do szyny, jeden w górnej części i drugi w dolnej, zaprojektowane w celu ułatwienia montażu i demontażu urządzenia.

Umożliwia również wprowadzenie grzebienia rozdzielczego typu widełkowego od góry, upraszczając niektóre konfiguracje zasilania w rozdzielnicy.

Tabliczka opisowa do identyfikacji obwodu

Na froncie znajduje się tabliczka opisowa, która umożliwia wizualną identyfikację obwodu lub obciążenia sterowanego przez stycznik. Funkcja ta jest szczególnie praktyczna w rozdzielnicach z wieloma urządzeniami sterującymi i zabezpieczającymi.

Jasna identyfikacja ułatwia uruchomienie, kontrolę, konserwację oraz lokalizację usterek.

Kompatybilny z akcesoriami Legrand

Stycznik może być wyposażony w kompatybilne akcesoria Legrand. Producent wyraźnie wskazuje możliwość współpracy z akcesorium o numerze referencyjnym 412431, co pozwala rozszerzyć funkcje sygnalizacji lub sterowania zgodnie z wymaganiami projektu.

Możliwość sterowania różnymi typami oświetlenia

Oprócz ogólnych zastosowań mocy, Legrand podaje konkretne wartości dla różnych obciążeń oświetleniowych. Maksymalne obciążenie dla lamp żarowych wynosi 5000 W.

Dla lamp fluorescencyjnych maksymalna podana wartość wynosi 3100 VA, osiągając 3400 VA w obwodach duo oraz 1400 VA w niektórych instalacjach z kompensacją równoległą.

Wartości te należy rozpatrywać łącznie z konkretnymi parametrami opraw i obwodu, który ma być sterowany.

Wymiary i instalacja

Stycznik ma szerokość 68 mm, wysokość 94 mm oraz głębokość 53,4 mm. Podana przez Legrand głębokość montażowa wynosi 44 mm.

Jego modułowa forma pozwala na integrację z wyłącznikami nadprądowymi, różnicowoprądowymi, zegarami sterującymi, przekaźnikami impulsowymi i innymi urządzeniami zabezpieczającymi oraz automatyki w rozdzielnicy elektrycznej.

Ochrona i normy

Legrand 412553 ma stopień ochrony IP2X i został wykonany zgodnie z normą IEC/EN 61095, przeznaczoną dla styczników elektromechanicznych do zastosowań domowych i podobnych.

Dane techniczne Legrand 412553

• Marka: Legrand.
• Seria: CX³.
• Referencja: 412553.
• EAN: 3245064125536.
• Typ produktu: modułowy stycznik mocy.
• Liczba biegunów: 4.
• Styki normalnie otwarte: 4.
• Styki normalnie zamknięte: brak.
• Prąd użytkowy AC-7a lub AC-1: 40 A.
• Prąd użytkowy AC-7b lub AC-3: 22 A.
• Napięcie znamionowe pracy: 400 V prądu przemiennego.
• Napięcie znamionowe cewki: 230 V prądu przemiennego.
• Zakres napięcia wzbudzenia: od 195 do 253 V.
• Montaż: szyna DIN.
• Szerokość: 3 moduły.
• Szerokość fizyczna: 68 mm.
• Wysokość: 94 mm.
• Głębokość: 53,4 mm.
• Głębokość montażowa: 44 mm.
• Stopień ochrony: IP2X.
• Ręczne sterowanie z przodu: tak.
• Tabliczka opisowa: tak.
• Możliwość dodania akcesoriów: tak.
• Kompatybilne akcesorium wskazane przez Legrand: referencja 412431.
• Maksymalne obciążenie dla lamp żarowych: 5000 W.
• Maksymalne obciążenie dla lamp fluorescencyjnych: 3100 VA.
• Norma: IEC/EN 61095.

Modułowy stycznik do automatyzacji obciążeń o dużej mocy

Legrand CX³ 412553 łączy 4 styki normalnie otwarte, zdolność do pracy do 40 A oraz cewkę sterującą 230 V, oferując kompaktowe rozwiązanie do sterowania elektrycznego ogrzewaniem, oświetleniem, pompami i innymi kompatybilnymi obciążeniami.

Montaż na szynie DIN, format 3-modułowy, ręczne sterowanie z przodu, tabliczka opisowa oraz możliwość dołączenia akcesoriów ułatwiają integrację w rozdzielnicach mieszkaniowych, komercyjnych i innych instalacjach wymagających niezawodnego, scentralizowanego załączania obwodów mocy.
