Stycznik AF16-30-10 3P BOB 24-60V AC 20-60V DC

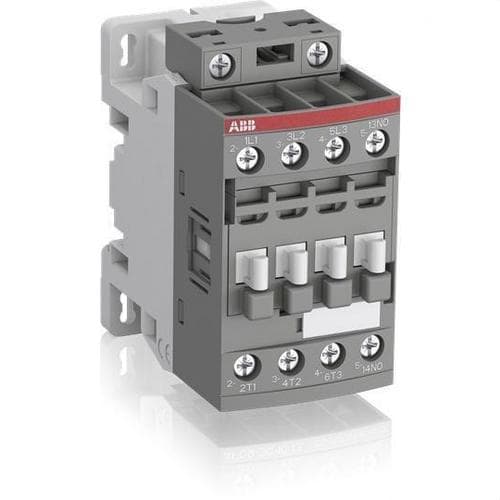

Stycznik ABB AF16-30-10-11, numer referencyjny 1SBL177001R1110, to trójbiegunowy stycznik z serii AF przeznaczony do sterowania silnikami trójfazowymi oraz innymi obciążeniami elektrycznymi w instalacjach przemysłowych, rozdzielnicach, automatyce i układach sterowania. Wyposażony jest w 3 główne styki normalnie otwarte, zintegrowany styk pomocniczy 1NO oraz elektroniczną cewkę zdolną do pracy zarówno w prądzie przemiennym, jak i stałym.

Model ten obsługuje napięcie sterujące 24 do 60 V AC przy 50/60 Hz oraz 20 do 60 V DC. Dzięki elektronicznemu interfejsowi cewki stycznik może pracować w szerokim zakresie napięcia sterowania, co ułatwia jego integrację w instalacjach o różnych napięciach sterujących i zapewnia większą tolerancję na wahania zasilania.

Główne cechy stycznika ABB AF16-30-10

• Marka: ABB.
• Seria: AF.
• Model: AF16-30-10-11.
• Numer referencyjny: 1SBL177001R1110.
• Liczba biegunów głównych: 3.
• Styki główne: 3 normalnie otwarte (3NO).
• Zintegrowany styk pomocniczy: 1 normalnie otwarty (1NO).
• Prąd znamionowy AC-3: 18 A przy 380-440 V.
• Moc silnika AC-3: 7,5 kW przy 380/400 V.
• Prąd znamionowy AC-1: do 30 A przy 690 V i 40/60 °C.
• Napięcie sterujące cewki: 24-60 V AC przy 50/60 Hz oraz 20-60 V DC.
• Napięcie znamionowe obwodu głównego: do 690 V.
• Typ cewki: elektroniczna AC/DC o szerokim zakresie.
• Zabezpieczenie przeciwprzepięciowe: zintegrowane.
• Rodzaj połączenia: zaciski śrubowe.
• Stopień ochrony zacisków: IP20.

Stycznik do silników do 7,5 kW przy 400 V

ABB AF16-30-10 jest szczególnie polecany do sterowania silnikami trójfazowymi. W kategorii użytkowania AC-3 dopuszcza prąd pracy 18 A przy 380/400 V oraz moc silnika do 7,5 kW przy 400 V. Przy 415 i 440 V może współpracować z silnikami o mocy do 9 kW, zgodnie z danymi podanymi przez ABB.

W kategorii AC-1, przeznaczonej do obciążeń nieindukcyjnych lub lekko indukcyjnych, osiąga prąd znamionowy 30 A przy 690 V przy temperaturze otoczenia do 60 °C. Parametry te pozwalają stosować go zarówno do załączania i wyłączania silników, jak i różnych obciążeń elektrycznych w szafach sterowniczych i rozdzielczych.

Elektroniczna cewka AC i DC

Jedną z głównych cech styczników z serii ABB AF jest ich elektronicznie sterowana cewka. W tej wersji, oznaczonej sufiksem -11, cewka akceptuje napięcia 24 do 60 V AC przy 50/60 Hz oraz 20 do 60 V DC.

Szeroki zakres pracy umożliwia stosowanie tego samego stycznika z różnymi napięciami sterującymi bez konieczności wymiany cewki. Technologia ta ułatwia również pracę przy wahaniach napięcia sterowania, co jest szczególnie praktyczne w systemach automatyki i maszynach, gdzie stabilność zasilania może się zmieniać.

Zintegrowane zabezpieczenie przeciwprzepięciowe

AF16-30-10 ma fabrycznie wbudowane zabezpieczenie przeciwprzepięciowe w obwodzie cewki. Dzięki temu ABB w wielu zastosowaniach eliminuje potrzebę instalowania dodatkowego ogranicznika przepięć współpracującego ze stycznikiem, upraszczając okablowanie szafy elektrycznej i zmniejszając liczbę wymaganych komponentów.

Cecha ta jest szczególnie przydatna w obwodach sterowania, w których powtarzalne łączenia mogą powodować zakłócenia elektryczne podczas załączania lub wyłączania obciążeń indukcyjnych.

Zintegrowany styk pomocniczy 1NO

Oprócz trzech styków głównych stycznik posiada jeden zintegrowany styk pomocniczy normalnie otwarty. Styk ten może być wykorzystywany do sygnalizacji, blokady, sprzężenia zwrotnego stanu stycznika lub integracji z innymi elementami układu sterowania.

Seria AF umożliwia także montaż dodatkowych bloków pomocniczych od frontu lub z boku, co pozwala rozszerzyć konfigurację systemu, gdy aplikacja wymaga większej liczby styków pomocniczych.

Prądy i moce użytkowe

• AC-3 przy 220/230/240 V: 18 A, do 4 kW.
• AC-3 przy 380/400 V: 18 A, do 7,5 kW.
• AC-3 przy 415 V: 18 A, do 9 kW.
• AC-3 przy 440 V: 18 A, do 9 kW.
• AC-3 przy 500 V: 15 A, do 9 kW.
• AC-3 przy 690 V: 10,5 A, do 9 kW.
• AC-1 przy 690 V i 40 °C: 30 A.
• AC-1 przy 690 V i 60 °C: 30 A.
• AC-1 przy 690 V i 70 °C: 26 A.

Połączenia za pomocą zacisków śrubowych

ABB AF16-30-10 wykorzystuje zaciski śrubowe zarówno w obwodzie głównym, jak i w obwodach pomocniczym oraz sterowania. Obwód główny obsługuje przewody sztywne o przekroju do 6 mm², a także różne konfiguracje przewodów giętkich w zależności od zastosowanego typu zacisku.

Zaciski główne, pomocnicze i cewki mają stopień ochrony IP20 zgodnie z IEC 60529, co pomaga chronić przed przypadkowym dotknięciem części czynnych podczas użytkowania w szafach i obudowach elektrycznych.

Wysoka częstotliwość łączeń

Stycznik jest przystosowany do aplikacji wymagających częstych operacji. ABB podaje maksymalną częstotliwość łączeń elektrycznych do 1 200 cykli na godzinę w kategorii AC-3 oraz maksymalną częstotliwość łączeń mechanicznych do 3 600 cykli na godzinę, zawsze w granicach warunków użytkowania określonych przez producenta.

Dane techniczne ABB AF16-30-10-11

• Producent: ABB.
• Rodzina: styczniki AF.
• Numer katalogowy producenta: 1SBL177001R1110.
• Oznaczenie: AF16-30-10-11.
• Bieguny: 3.
• Styki główne NO: 3.
• Styki główne NC: 0.
• Styki pomocnicze NO: 1.
• Styki pomocnicze NC: 0.
• Napięcie cewki AC: 24-60 V, 50/60 Hz.
• Napięcie cewki DC: 20-60 V.
• Prąd pracy AC-3 przy 400 V: 18 A.
• Moc AC-3 przy 400 V: 7,5 kW.
• Prąd pracy AC-1: 30 A przy 690 V i 40/60 °C.
• Znamionowe napięcie pracy obwodu głównego: 690 V.
• Znamionowe napięcie izolacji: 690 V zgodnie z IEC 60947-4-1.
• Napięcie udarowe wytrzymywane: 6 kV.
• Częstotliwość obwodu głównego: 50/60 Hz.
• Ochrona zacisków: IP20.
• Typ zacisku: śrubowy.
• Maksymalna wysokość pracy: 3 000 m.
• Temperatura otoczenia bez przekaźnika termicznego: od -40 do +70 °C.
• Temperatura przechowywania: od -60 do +80 °C.
• Wymiary: 86 x 45 x 77 mm (wys. x szer. x gł.).
• Masa netto: 0,27 kg.
• EAN: 3471523110618.

Normy i kompatybilność

Stycznik ABB AF16-30-10 spełnia między innymi normy IEC/EN 60947-1 oraz IEC/EN 60947-4-1, a także posiada certyfikaty zgodne z UL 508 i CSA C22.2 Nr 14. Produkt spełnia również wymagania dyrektywy RoHS wskazane przez ABB.

Dzięki swoim parametrom elektrycznym, elektronicznej cewce o szerokim zakresie oraz kompaktowej budowie, stycznik ABB AF16-30-10-11 jest odpowiednim rozwiązaniem do szaf elektrycznych, sterowania silnikami, maszyn, automatyki przemysłowej, systemów wentylacji, pomp i innych zastosowań wymagających łączenia trójfazowego do 18 A w kategorii AC-3.

Ważne: ABB wskazuje, że wariant AF..-30-..-11 nie jest przeznaczony do bezpośredniego sterowania z wyjścia PLC. W przypadku takich zastosowań należy sprawdzić kompatybilność systemu sterowania i wybrać odpowiedni wariant zgodnie ze specyfikacją producenta.
