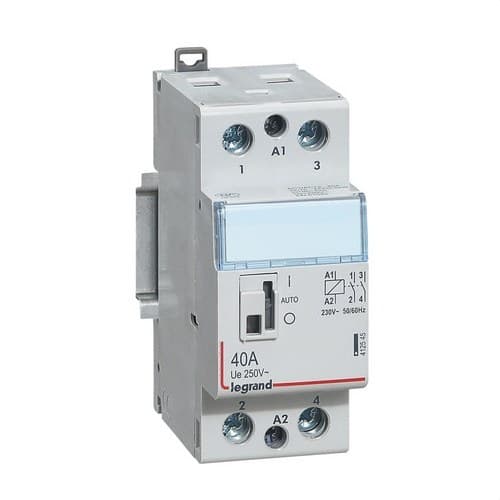

Stykiacz 40A 2NO 230V

Stycznik Legrand CX³ 412545 to modułowe urządzenie przeznaczone do zdalnego sterowania obciążeniami elektrycznymi. Wyposażony jest w 2 bieguny z 2 stykami normalnie otwartymi, prąd znamionowy 40 amperów oraz cewkę sterującą 230 V AC.

Jest szczególnie polecany do załączania obciążeń takich jak obwody oświetleniowe, systemy grzewcze i pompy. Montaż na szynie DIN, format 2 modułów oraz ręczne sterowanie z przodu ułatwiają integrację w rozdzielnicach mieszkaniowych, komercyjnych i innych instalacjach automatyki oraz sterowania.

Stycznik Legrand CX³ 40 A z 2 stykami normalnie otwartymi

Referencja 412545 należy do gamy modułowych styczników CX³ firmy Legrand. Urządzenie posiada 2 styki mocy normalnie otwarte, które pozostają otwarte, gdy cewka nie jest zasilana, i zamykają się po otrzymaniu odpowiedniego sygnału sterującego.

Taka konfiguracja umożliwia włączanie i wyłączanie obciążenia elektrycznego za pomocą zewnętrznego polecenia, oddzielając obwód sterowania od obwodu mocy.

Cewka sterująca 230 V

Stycznik wyposażono w cewkę sterującą 230 V AC. Legrand podaje zakres napięcia zadziałania od 195 do 253 V.

Po podaniu napięcia na cewkę mechanizm załącza styki mocy i umożliwia zasilanie podłączonego obciążenia. Po zaniku sygnału sterującego styki wracają do stanu normalnego.

Prąd do 40 amperów

Legrand 412545 dopuszcza prąd użytkowy 40 A w kategoriach AC-7a lub AC-1, stosowanych do obciążeń głównie rezystancyjnych lub lekko indukcyjnych.

W zastosowaniach odpowiadających kategoriom AC-7b lub AC-3, związanym z określonymi obciążeniami silnikowymi, prąd użytkowy wskazany przez Legrand wynosi 22 A.

Dobór stycznika należy przeprowadzić z uwzględnieniem zarówno prądu, jak i rodzaju obciążenia oraz odpowiedniej kategorii użytkowania.

Napięcie pracy 250 V

Ten stycznik dwubiegunowy został zaprojektowany do pracy przy znamionowym napięciu roboczym 250 V AC. Jego 2 bieguny umożliwiają jednoczesne przełączanie dwóch przewodów za pomocą jednego polecenia sterującego.

Taka konfiguracja jest szczególnie odpowiednia do obwodów jednofazowych i innych zastosowań zgodnych z parametrami elektrycznymi urządzenia.

Sterowanie oświetleniem, ogrzewaniem i pompami

Legrand określa ten stycznik do sterowania obciążeniami o dużym poborze mocy, w tym instalacjami oświetleniowymi, systemami grzewczymi i pompami.

Urządzenie umożliwia, aby sygnał sterujący zarządzał załączaniem i wyłączaniem obwodu mocy, ułatwiając integrację z termostatami, zegarami sterującymi, systemami zarządzania energią i innymi kompatybilnymi urządzeniami automatyki.

Ręczne sterowanie z przodu

Legrand CX³ 412545 posiada ręczne sterowanie dostępne od frontu po zdjęciu odpowiedniej osłony.

Umożliwia ono bezpośrednie działanie na stycznik w celu wykonania prób, kontroli i prac konserwacyjnych. Legrand wskazuje możliwość wyboru stałej pozycji załączenia lub wyłączenia bez automatycznego powrotu.

Modułowy format 2 modułów

Stycznik jest przeznaczony do montażu na szynie DIN i zajmuje szerokość odpowiadającą 2 modułom, co ułatwia jego integrację obok wyłączników nadprądowych, wyłączników różnicowoprądowych, zegarów sterujących, przekaźników impulsowych i innych urządzeń modułowych.

Posiada dwa systemy mocowania do szyny DIN, umieszczone w górnej i dolnej części, co upraszcza montaż i demontaż.

Kompatybilny z grzebieniem zasilającym

Konstrukcja umożliwia montaż grzebienia zasilającego typu widełkowego od góry, co ułatwia określone konfiguracje rozdziału energii wewnątrz rozdzielnicy.

Gama CX³ pozwala w ten sposób utrzymać uporządkowaną instalację i ułatwia okablowanie przy użyciu kompatybilnych urządzeń modułowych.

Uchwyt na etykietę do identyfikacji obwodu

Na froncie znajduje się uchwyt na etykietę przeznaczony do czytelnej identyfikacji obciążenia lub obwodu sterowanego przez stycznik.

Jest to szczególnie przydatne w rozdzielnicach z wieloma urządzeniami, ponieważ ułatwia konserwację, inspekcję i lokalizację obwodów.

Kompatybilny z akcesoriami Legrand

Stycznik można uzupełnić o kompatybilne akcesoria pomocnicze. Legrand wskazuje możliwość instalacji akcesorium o referencji 412431, co pozwala rozszerzyć funkcje sterowania i sygnalizacji urządzenia.

Możliwość obsługi różnych obciążeń oświetleniowych

Legrand podaje konkretne wartości obciążenia dla różnych technologii oświetlenia. Dla lamp żarowych maksymalne wskazane obciążenie wynosi 5 000 W.

W instalacjach z lampami fluorescencyjnymi maksymalna wskazana wartość to 3 100 VA, natomiast w obwodach duo osiąga 3 400 VA. Dla instalacji fluorescencyjnych kompensowanych równolegle podana wartość wynosi 1 400 VA.

Ochrona i normy

Stycznik ma stopień ochrony IP2X i został wykonany zgodnie z normą IEC/EN 61095, mającą zastosowanie do styczników elektromechanicznych do instalacji domowych i podobnych zastosowań.

Referencja 412545 posiada również oficjalne certyfikaty produktu dla gamy CX³.

Dane techniczne Legrand 412545

• Marka: Legrand.
• Gama: CX³.
• Referencja: 412545.
• EAN: 3245064125451.
• Rodzaj produktu: modułowy stycznik mocy.
• Liczba biegunów: 2.
• Styki normalnie otwarte: 2.
• Styki normalnie zamknięte: brak.
• Prąd użytkowy AC-7a lub AC-1: 40 A.
• Prąd użytkowy AC-7b lub AC-3: 22 A.
• Znamionowe napięcie pracy: 250 V AC.
• Znamionowe napięcie cewki: 230 V AC.
• Zakres napięcia zadziałania: od 195 do 253 V.
• Zastosowania: oświetlenie, ogrzewanie i pompy.
• Ręczne sterowanie z przodu: tak.
• Montaż: szyna DIN.
• Liczba modułów: 2.
• Szerokość: 68 mm.
• Wysokość: 94 mm.
• Głębokość: 35,6 mm.
• Głębokość montażowa: 44 mm.
• Stopień ochrony: IP2X.
• Maksymalne obciążenie dla lamp żarowych: 5 000 W.
• Maksymalne obciążenie dla lamp fluorescencyjnych: 3 100 VA.
• Maksymalne obciążenie dla lamp fluorescencyjnych w obwodzie duo: 3 400 VA.
• Maksymalne obciążenie dla lamp fluorescencyjnych kompensowanych równolegle: 1 400 VA.
• Kompatybilny z akcesoriami: tak.
• Akcesorium wskazane przez Legrand: referencja 412431.
• Norma: IEC/EN 61095.

Stycznik dwubiegunowy do automatyzacji obciążeń

Legrand CX³ 412545 łączy prąd do 40 A, 2 styki normalnie otwarte i cewkę 230 V w modułowym formacie 2 modułów.

Ręczne sterowanie z przodu, montaż na szynie DIN, kompatybilność z akcesoriami oraz możliwość sterowania oświetleniem, ogrzewaniem i pompami czynią go praktycznym rozwiązaniem do automatyzacji obciążeń elektrycznych z poziomu rozdzielnicy.
