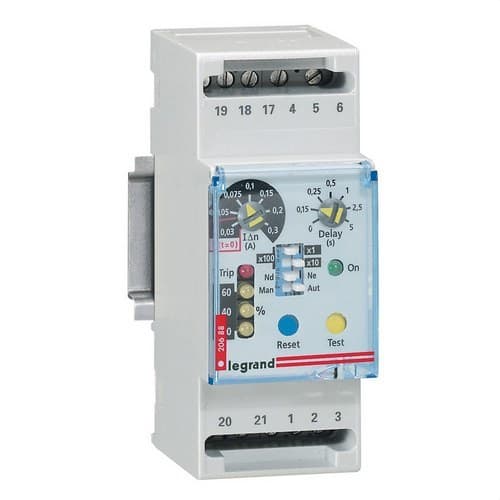

Przekaźnik różnicowy 2 MODUŁY

Przekaźnik różnicowoprądowy Legrand 026088 to regulowane urządzenie modułowe przeznaczone do wykrywania prądów upływu do ziemi i wydawania polecenia wyłączenia kompatybilnego wyłącznika automatycznego lub wyłącznika mocy. W połączeniu z przekładnikiem toroidalnym oraz cewką wyzwalającą prądową lub podnapięciową umożliwia dodanie ochrony różnicowoprądowej do instalacji wyposażonych w wyłączniki Legrand DPX³ lub DPX³-I.

Urządzenie posiada regulowaną czułość różnicowoprądową, regulowane opóźnienie zadziałania, sygnalizację za pomocą kilku diod LED oraz styk pomocniczy. Zasilane jest napięciem 230/240 V AC, pracuje z częstotliwością 50 lub 60 Hz i zajmuje jedynie 2 moduły na szynie DIN.

Regulowany przekaźnik różnicowoprądowy do wyłączników Legrand DPX³

Referencja 026088 została zaprojektowana do ciągłego nadzorowania możliwych prądów doziemnych w instalacjach elektrycznych. Przekaźnik odbiera sygnał z zewnętrznego przekładnika toroidalnego zainstalowanego wokół przewodów obwodu i porównuje wykryty prąd resztkowy z wybraną wartością czułości.

Gdy prąd upływu osiągnie ustawiony próg i zostaną spełnione warunki czasowe, przekaźnik wysyła polecenie wyzwolenia do cewki współpracującej z wyłącznikiem, powodując otwarcie obwodu.

Ochrona różnicowoprądowa z wykorzystaniem przekaźnika i przekładnika toroidalnego

Legrand 026088 nie jest samodzielnym wyłącznikiem różnicowoprądowym. Aby realizować funkcję ochronną, musi współpracować z kompatybilnym przekładnikiem toroidalnym oraz z cewką wyzwalającą prądową lub podnapięciową zainstalowaną w wyłączniku automatycznym lub odpowiednim wyłączniku.

Taka architektura pozwala dodać ochronę różnicowoprądową do wyłączników mocy i dostosować parametry działania do konkretnych potrzeb instalacji.

Regulowana czułość różnicowoprądowa

Jedną z głównych zalet przekaźnika jest możliwość regulacji prądu różnicowego zadziałania. Dostępny zakres zależy od współpracującego przekładnika toroidalnego.

Przy toroidach o najmniejszej kompatybilnej średnicy Legrand przewiduje wartości czułości od 0,03 A do 30 A, z różnymi pośrednimi stopniami regulacji.

Wśród dostępnych wartości znajdują się 0,03; 0,05; 0,075; 0,1; 0,15; 0,2; 0,3; 0,5; 0,75; 1; 1,5; 2; 3; 5; 7,5; 10; 15; 20 i 30 A, w zależności od zastosowanego toroidu.

Regulowane opóźnienie zadziałania do 5 sekund

Legrand 026088 umożliwia również ustawienie opóźnienia działania. Dostępne czasy to:

• 0 sekund.
• 0,15 sekundy.
• 0,25 sekundy.
• 0,5 sekundy.
• 1 sekunda.
• 2,5 sekundy.
• 5 sekund.

Ta regulacja pozwala dostosować reakcję zabezpieczenia i ułatwia koordynację pomiędzy różnymi poziomami instalacji elektrycznej, gdy projekt wymaga różnych czasów działania.

Przekaźnik różnicowoprądowy typu A

Legrand klasyfikuje tę referencję jako przekaźnik różnicowoprądowy typu A. Tego rodzaju zabezpieczenie jest przystosowane do wykrywania sinusoidalnych przemiennych prądów różnicowych oraz pulsujących prądów stałych w zakresie przewidzianym dla tej klasy.

Dobór wartości czułości, opóźnienia oraz toroidu powinien być dokonany zgodnie z charakterystyką obwodu i wymaganiami ochrony określonymi dla instalacji.

Wskaźniki LED do nadzoru prądu upływu

Na froncie przekaźnika znajdują się liczne wskaźniki LED, które ułatwiają wizualny nadzór stanu zabezpieczenia.

• 1 zielona dioda LED: wskazuje, że przekaźnik jest zasilany.
• 3 żółte diody LED: wskazują poziomy prądu doziemnego odpowiadające 20, 40 i 60 procentom ustawionego progu.
• 1 czerwona dioda LED świecąca ciągle: wskazuje, że osiągnięto lub przekroczono ustawioną wartość prądu doziemnego.
• 1 czerwona dioda LED migająca: sygnalizuje przerwanie lub brak ciągłości połączenia między przekładnikiem toroidalnym a przekaźnikiem.

Takie sygnalizowanie pozwala szybko sprawdzić przebieg prądu upływu i ułatwia identyfikację określonych usterek połączeń.

Stopniowa kontrola poziomu izolacji

Trzy żółte wskaźniki umożliwiają stopniową wizualizację poziomu prądu doziemnego względem wybranego progu. Poziomy 20, 40 i 60 procent dostarczają wcześniejszej informacji przed osiągnięciem prądu ustawionego do zadziałania przekaźnika.

Taka sygnalizacja może być szczególnie przydatna podczas prac konserwacyjnych i diagnostycznych instalacji, ponieważ pozwala obserwować wzrost prądu resztkowego przed wystąpieniem wyzwolenia.

Wbudowany styk pomocniczy

Legrand 026088 posiada styk pomocniczy, który może być wykorzystany w systemie sterowania lub sygnalizacji instalacji.

Integracja tego styku ułatwia nadzór stanu przekaźnika w rozdzielnicach i kompatybilnych systemach zarządzania.

Plombowana osłona przednia

Urządzenie wyposażono w uchylną i plombowaną osłonę przednią. Osłona ta chroni elementy regulacyjne i pozwala ograniczyć przypadkowe lub nieautoryzowane zmiany ustawionych parametrów.

Cecha ta jest szczególnie przydatna w instalacjach profesjonalnych, gdzie ważne jest zachowanie ustawień czułości i opóźnienia ustalonych podczas uruchomienia.

Kompatybilność z przekładnikami toroidalnymi Legrand

Przekaźnik należy stosować łącznie z kompatybilnymi toroidami Legrand określonymi dla referencji 026088. Aktualna dokumentacja producenta przewiduje różne średnice, aby dopasować się do różnych przekrojów przewodów i rozmiarów instalacji.

Średnica wybranego toroidu wpływa na minimalny dostępny zakres czułości różnicowoprądowej, dlatego należy dobrać ją wspólnie z przekaźnikiem zgodnie z elektrycznymi i fizycznymi cechami obwodu.

Montaż modułowy na szynie DIN

Przekaźnik został zaprojektowany do bezpośredniego montażu na szynie DIN w rozdzielnicach elektrycznych. Zajmuje szerokość odpowiadającą 2 modułom, co ułatwia jego integrację z innymi urządzeniami sterującymi i zabezpieczającymi.

Jego modułowa forma pozwala skupić funkcje wykrywania i regulacji w rozdzielnicy, podczas gdy przekładnik toroidalny instaluje się wokół przewodów, które mają być nadzorowane.

Zasilanie 230/240 V

Legrand 026088 pracuje przy napięciu zasilania 230/240 V AC i częstotliwości 50 lub 60 Hz.

Zielona dioda LED na froncie pozwala wizualnie sprawdzić, czy przekaźnik jest prawidłowo zasilany i gotowy do nadzoru różnicowoprądowego.

Zastosowanie z wyłącznikami DPX³ i DPX³-I

Legrand określa tę referencję jako rozwiązanie do zapewnienia ochrony różnicowoprądowej w połączeniu z wyłącznikami automatycznymi DPX³ wyposażonymi w cewkę wyzwalającą lub z kompatybilnymi wyłącznikami DPX³-I.

Gdy przekaźnik wykryje prąd doziemny przekraczający wybrany poziom, przekazuje odpowiednie polecenie do współpracującej cewki, powodując otwarcie urządzenia odłączającego.

Dane techniczne Legrand 026088

• Marka: Legrand.
• Referencja: 026088.
• EAN: 3245060260880.
• Typ produktu: regulowany modułowy przekaźnik różnicowoprądowy.
• Typ ochrony różnicowoprądowej: typ A.
• Zastosowanie: ochrona różnicowoprądowa współpracująca z kompatybilnymi wyłącznikami DPX³ i DPX³-I.
• Działanie: detekcja za pomocą zewnętrznego przekładnika toroidalnego.
• Czułość różnicowoprądowa: regulowana w zależności od współpracującego toroidu.
• Minimalna dostępna czułość: 0,03 A z kompatybilnymi toroidami.
• Maksymalna dostępna czułość: 30 A.
• Regulowane opóźnienie: 0; 0,15; 0,25; 0,5; 1; 2,5 i 5 sekund.
• Napięcie zasilania: 230/240 V AC.
• Częstotliwość: 50 lub 60 Hz.
• Wskaźnik zasilania: zielona dioda LED.
• Wskaźniki poziomu upływu: 3 żółte diody LED przy 20, 40 i 60 procentach.
• Wskaźnik uszkodzenia: czerwona dioda LED.
• Wykrywanie przerwy między toroidem a przekaźnikiem: tak, za pomocą migającej czerwonej diody LED.
• Styk pomocniczy: wbudowany.
• Osłona przednia: uchylna i plombowana.
• Montaż: szyna DIN.
• Liczba modułów: 2.
• Wymaga przekładnika toroidalnego: tak.
• Wymaga kompatybilnej cewki wyzwalającej: tak.

Regulowana ochrona różnicowoprądowa do rozdzielnic mocy

Przekaźnik różnicowoprądowy Legrand 026088 umożliwia dodanie regulowanej ochrony różnicowoprądowej do instalacji z kompatybilnymi wyłącznikami mocy, oferując regulację zarówno czułości, jak i czasu działania.

Jego format 2 modułów, wskaźniki LED, styk pomocniczy, plombowana osłona oraz kompatybilność z różnymi przekładnikami toroidalnymi ułatwiają integrację w rozdzielnicach elektrycznych, w których wymagany jest nadzór prądów upływu i dostosowanie wyzwalania do konkretnych cech instalacji.
