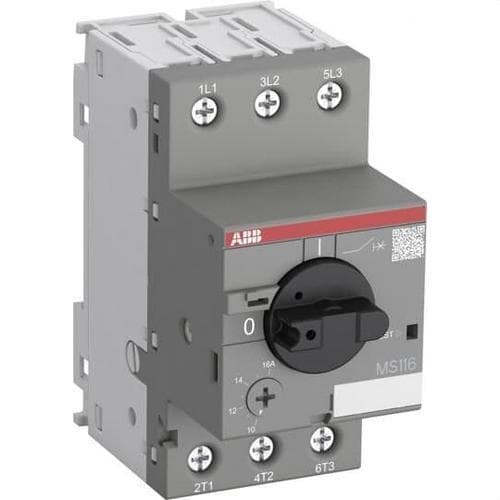

Wyłącznik silnikowy MS116-1.6 1,00-1,60A

Wyłącznik silnikowy ABB MS116-1.6, numer referencyjny 1SAM250000R1006, to ręczny wyłącznik do ochrony silników, zaprojektowany do realizacji funkcji załączania, rozłączania oraz ochrony przed przeciążeniami, zwarciami i zanikiem fazy. Zakres regulacji termicznej 1–1,6 A pozwala dopasować go do silników, których prąd znamionowy mieści się w tym przedziale, oferując kompaktowe rozwiązanie do rozdzielnic, automatyki i maszyn.

Model ten posiada 3 bieguny, klasę wyzwalania 10A oraz natychmiastowe wyzwalanie magnetyczne ustawione na 20 A. Przy 400 V w kategorii AC-3 jest przeznaczony do silników trójfazowych o mocy do 0,55 kW. Jego konstrukcja o szerokości 45 mm umożliwia integrację ochrony i ręcznego sterowania w ograniczonej przestrzeni na szynie DIN.

Główne cechy wyłącznika silnikowego ABB MS116-1.6

• Marka: ABB.
• Seria: MS116.
• Model: MS116-1.6.
• Numer referencyjny: 1SAM250000R1006.
• Typ: wyłącznik silnikowy lub ręczny wyłącznik ochrony silników.
• Liczba biegunów: 3.
• Zakres regulacji termicznej: 1–1,6 A.
• Maksymalny prąd znamionowy: 1,6 A.
• Klasa wyzwalania: 10A.
• Natychmiastowe wyzwalanie magnetyczne: 20 A.
• Moc silnika AC-3 przy 400 V: 0,55 kW.
• Znamionowe napięcie pracy: do 690 V AC.
• Częstotliwość: 50/60 Hz.
• Zdolność łączeniowa eksploatacyjna Ics przy 400 V: 50 kA.
• Zdolność zwarciowa graniczna Icu przy 400 V: 100 kA.
• Mechanizm: termomagnetyczny.
• Ochrona przed zanikiem fazy: tak.
• Kompensacja temperatury: tak.
• Funkcja rozłączania: zintegrowana.
• Napęd: pokrętło obrotowe.
• Montaż: szyna DIN 35 mm.
• Zaciski: śrubowe.

Regulowana ochrona termiczna w zakresie 1–1,6 A

Ochronę przed przeciążeniem w ABB MS116-1.6 można regulować w zakresie 1–1,6 A. Ustawienie należy dobrać zgodnie z prądem znamionowym podanym na tabliczce znamionowej chronionego silnika.

Gdy wystąpi długotrwałe przeciążenie przekraczające wybraną wartość, układ termiczny zadziała, odłączając obwód. W ten sposób wyłącznik silnikowy pomaga zapobiegać uszkodzeniom wynikającym z długotrwałych nadprądów, które mogą powodować nadmierne nagrzewanie uzwojeń silnika.

Klasa wyzwalania 10A

MS116-1.6 należy do klasy wyzwalania 10A. Klasyfikacja ta określa zachowanie zabezpieczenia termicznego w warunkach przeciążenia i jest przeznaczona do typowych zastosowań z silnikami o normalnym czasie rozruchu.

Połączenie regulowanej ochrony termicznej i wyzwalania magnetycznego sprawia, że jedno urządzenie zapewnia ochronę przed dwoma różnymi rodzajami nadprądu: długotrwałymi przeciążeniami oraz dużymi prądami powstającymi podczas zwarć.

Natychmiastowe wyzwalanie magnetyczne przy 20 A

Ochrona magnetyczna MS116-1.6 jest ustawiona na natychmiastowy prąd wyzwalania 20 A. W przypadku wystąpienia dużego prądu zwarciowego mechanizm magnetyczny działa bardzo szybko, aby przerwać obwód i ograniczyć skutki awarii.

Tak szybka reakcja na zwarcia pozwala stosować wyłącznik silnikowy jako element ochrony bezpiecznikowej w granicach zdolności łączeniowych określonych przez ABB.

Zdolność zwarciowa 50 kA przy 400 V

ABB MS116-1.6 zapewnia wysoki poziom ochrony przed zwarciami. Przy 400 V AC ABB podaje zdolność łączeniową eksploatacyjną Ics 50 kA oraz zdolność zwarciową graniczną Icu 100 kA.

Dla innych napięć wartości zdolności zwarciowej są różne. Producent określa dla tego modelu:

• 230 V AC: Ics 50 kA / Icu 100 kA.
• 400 V AC: Ics 50 kA / Icu 100 kA.
• 440 V AC: Ics 50 kA / Icu 100 kA.
• 500 V AC: Ics 30 kA / Icu 100 kA.
• 690 V AC: Ics 30 kA / Icu 100 kA.

Do silników trójfazowych do 0,55 kW przy 400 V

MS116-1.6 jest dobrany do znamionowej mocy silnika 0,55 kW przy 400 V w kategorii AC-3. Dzięki temu nadaje się do silników trójfazowych małej mocy stosowanych w pompach, wentylatorach, maszynach, urządzeniach pomocniczych i systemach automatyki.

Aby dobrać urządzenie prawidłowo, rzeczywisty prąd znamionowy silnika musi mieścić się w regulowanym zakresie 1–1,6 A, a także należy sprawdzić napięcie, warunki rozruchu oraz parametry elektryczne instalacji.

Ochrona przed zanikiem fazy

Wyłącznik silnikowy posiada czułość na zanik fazy. Utrata jednej fazy w silniku trójfazowym może powodować znaczne niezrównoważenie prądów i nadmierne nagrzewanie pozostałych uzwojeń.

Ochrona termiczna MS116 została zaprojektowana tak, aby reagować na takie warunki, pomagając chronić silnik przed skutkami nieprawidłowej pracy spowodowanej zanikiem fazy.

Kompensacja temperatury

Seria ABB MS116 posiada kompensację temperatury otoczenia w zakresie od -25 do +55 °C. Funkcja ta pomaga utrzymać działanie zabezpieczenia termicznego w przewidzianych granicach, nawet gdy temperatura otoczenia miejsca instalacji wyłącznika ulega zmianie.

ABB podaje ogólny zakres pracy w otwartej obudowie od -25 do +70 °C, natomiast zakres z kompensacją temperatury wynosi od -25 do +55 °C.

Mechanizm wyzwalania swobodnego

MS116 wyposażono w mechanizm wyzwalania swobodnego. Oznacza to, że warunek zabezpieczenia powoduje otwarcie urządzenia niezależnie od położenia lub ręcznego działania na pokrętło.

Funkcja ta uniemożliwia wymuszone utrzymanie zamkniętego obwodu, gdy wyłącznik silnikowy wykryje stan wymagający zadziałania.

Pokrętło obrotowe z oznaczeniem ON/OFF

Urządzenie posiada przednie pokrętło obrotowe, które umożliwia ręczne wykonywanie funkcji załączania i wyłączania. Położenie wyłącznika jest wyraźnie oznaczone symbolami ON i OFF.

Oprócz ręcznego sterowania silnikiem MS116 integruje funkcję rozłączania, która pozwala odizolować obwód w warunkach i wymaganiach określonych przez ABB.

Napięcie pracy do 690 V

Obwód główny jest przystosowany do znamionowego napięcia pracy do 690 V AC przy 50/60 Hz. Znamionowe napięcie izolacji również wynosi 690 V, natomiast znamionowe napięcie udarowe Uimp to 6 kV.

Parametry te pozwalają stosować wyłącznik silnikowy w różnych niskonapięciowych sieciach przemysłowych, z zachowaniem zdolności łączeniowych i pozostałych parametrów odpowiednich dla konkretnego napięcia instalacji.

Kompaktowa szerokość 45 mm

Jedną z cech serii MS116 jest kompaktowa szerokość 45 mm. Ułatwia to montaż wielu urządzeń w rozdzielnicach i pozwala ograniczyć przestrzeń przeznaczoną na ochronę silników.

Główne wymiary wyłącznika silnikowego wynoszą około:

• Szerokość: 45 mm.
• Wysokość: 90 mm.
• Głębokość około: 80,1 mm bez uwzględnienia niektórych wymiarów przyłączeniowych.
• Masa: około 0,265 kg.

Montaż na szynie DIN

ABB MS116-1.6 jest przeznaczony do montażu na szynie DIN TH35 zgodnie z IEC 60715. Jest kompatybilny z szynami TH35-7,5 i TH35-15, powszechnie stosowanymi w przemysłowych rozdzielnicach i systemach automatyki.

Jego modułowa konstrukcja umożliwia łączenie go ze stycznikami ABB oraz z różnymi akcesoriami z gamy ochrony i sterowania silnikami.

Zaciski śrubowe

Ta referencja wykorzystuje zaciski śrubowe dla obwodu głównego. Dla wersji MS116 do 16 A ABB określa przyłącza dla przewodów sztywnych i wielodrutowych do 4 mm², a także dla przewodów giętkich z końcówką, w zależności od zastosowanej konfiguracji.

Zalecany moment dokręcania zacisków głównych wynosi 0,8–1,2 Nm, a zalecana długość odizolowania to 9 mm.

Stopień ochrony

Obudowa wyłącznika silnikowego ma stopień ochrony IP20, natomiast zaciski główne mają IP10 zgodnie z kartą katalogową ABB. Urządzenie jest przeznaczone do montażu w rozdzielnicach, obudowach i systemach elektrycznych zapewniających dodatkowy poziom ochrony wymagany przez aplikację.

Kompatybilność ze stycznikami i akcesoriami ABB

MS116 jest częścią modułowego systemu ochrony i sterowania silnikami ABB. Może być łączony ze stycznikami, blokami pomocniczymi, stykami sygnalizacyjnymi, wyzwalaczami podnapięciowymi, wyzwalaczami wzrostowymi i innymi kompatybilnymi akcesoriami z tej gamy.

Taka modułowość ułatwia tworzenie rozruszników bezpośrednich i innych konfiguracji sterowania silnikami dostosowanych do potrzeb danej instalacji.

Zastosowania ABB MS116-1.6

• Ochrona silników trójfazowych.
• Przemysłowe rozdzielnice elektryczne.
• Pompy małej mocy.
• Wentylatory i wyciągi.
• Kompresory zgodne z zakresem prądu.
• Maszyny i urządzenia automatyki.
• Systemy klimatyzacji.
• Instalacje sterowania silnikami.
• Rozruszniki bezpośrednie współpracujące ze stycznikami.

Dane techniczne ABB MS116-1.6

• Producent: ABB.
• Seria: MS116.
• Numer referencyjny: 1SAM250000R1006.
• Model: MS116-1.6.
• Typ: ręczny wyłącznik ochrony silnika.
• Bieguny: 3.
• Bieguny chronione: 3.
• Prąd znamionowy pracy: 1,6 A.
• Zakres regulacji termicznej: 1–1,6 A.
• Klasa wyzwalania: 10A.
• Natychmiastowe wyzwalanie Ii: 20 A.
• Moc AC-3 przy 400 V: 0,55 kW.
• Znamionowe napięcie pracy: 690 V AC.
• Znamionowe napięcie izolacji Ui: 690 V.
• Znamionowe napięcie udarowe Uimp: 6 kV.
• Częstotliwość: 50/60 Hz.
• Ics przy 230/400/440 V: 50 kA.
• Ics przy 500/690 V: 30 kA.
• Icu przy 230/400/440/500/690 V: 100 kA.
• Ochrona termiczna: tak.
• Ochrona magnetyczna: tak.
• Czułość na zanik fazy: tak.
• Kompensacja termiczna: -25 do +55 °C.
• Temperatura pracy w otwartej obudowie: -25 do +70 °C.
• Temperatura przechowywania: -50 do +80 °C.
• Maksymalna wysokość pracy: 2.000 m.
• Stopień ochrony obudowy: IP20.
• Stopień ochrony zacisków: IP10.
• Rodzaj napędu: pokrętło obrotowe.
• Wskaźnik położenia: ON/OFF.
• Typ zacisku: śrubowy.
• Montaż: szyna DIN TH35.
• Szerokość: 45 mm.
• Wysokość: 90 mm.
• Głębokość główna: około 80,1 mm.
• Masa: około 0,265 kg.
• Normy: IEC/EN 60947-1, IEC/EN 60947-2 oraz IEC/EN 60947-4-1.

Kompaktowa ochrona silników do 1,6 A

ABB MS116-1.6 łączy w jednym urządzeniu regulowaną ochronę termiczną, wyzwalanie magnetyczne, czułość na zanik fazy, funkcję rozłączania i ręczne sterowanie. Zakres 1–1,6 A pozwala dopasować zabezpieczenie do prądu znamionowego silnika, a klasa 10A i wysoka zdolność zwarciowa zapewniają rozwiązanie zaprojektowane specjalnie do ochrony silników niskonapięciowych.

Przy szerokości zaledwie 45 mm i montażu na szynie DIN można go łatwo zintegrować w rozdzielnicach automatyki oraz połączyć ze stycznikami i akcesoriami ABB, tworząc kompletne systemy rozruchu i ochrony. Dobór i regulację należy przeprowadzić zgodnie z prądem znamionowym silnika, napięciem sieci oraz rzeczywistymi warunkami elektrycznymi instalacji.
