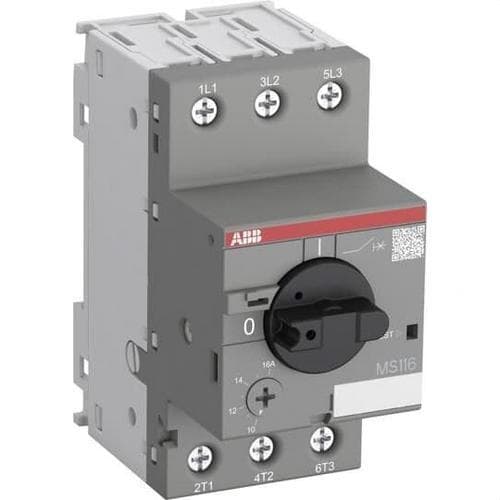

Wyłącznik silnikowy MS116-4.0 2.5-4A

Wyłącznik silnikowy ABB MS116-4.0, numer katalogowy 1SAM250000R1008, to ręczny wyłącznik zabezpieczający silniki z zakresem nastawy termicznej od 2,5 do 4 A. Integruje zabezpieczenie termiczne przed przeciążeniem oraz zabezpieczenie elektromagnetyczne przed zwarciem, a także czułość na zanik fazy, umożliwiając ochronę i sterowanie silnikiem za pomocą jednego kompaktowego urządzenia.

Dzięki 3 biegunom, klasie wyzwalania 10A i zdolności wyłączania roboczego do 50 kA przy 400 V AC, MS116-4.0 jest przeznaczony do zastosowań jednofazowych i trójfazowych. Dla silników trójfazowych w kategorii AC-3 ABB podaje moc znamionową do 1,5 kW przy 400 V.

Zakres regulacji od 2,5 do 4 A

Wyzwalacz termiczny ABB MS116-4.0 można regulować w zakresie od 2,5 do 4 A, aby dopasować zabezpieczenie do prądu znamionowego zainstalowanego silnika.

Ustawienie należy wykonać zgodnie z danymi z tabliczki znamionowej silnika oraz charakterystyką instalacji, dzięki czemu wyłącznik silnikowy zareaguje na długotrwałe przeciążenia bez konieczności wymiany całego urządzenia, gdy stosowane są silniki w tym zakresie.

Zabezpieczenie termiczne i elektromagnetyczne

MS116 zawiera dwa główne systemy ochrony:

• Zabezpieczenie termiczne: działa w przypadku długotrwałych przeciążeń, które mogą powodować nadmierne nagrzewanie silnika.
• Zabezpieczenie elektromagnetyczne: zapewnia szybką reakcję na wysokie prądy zwarciowe.

Natychmiastowe wyzwolenie magnetyczne tego modelu jest ustawione na 50 A.

Zabezpieczenie przed zanikiem fazy

Wyłącznik silnikowy ABB MS116 jest czuły na zanik fazy. Cecha ta jest szczególnie ważna w silnikach trójfazowych, ponieważ brak jednej fazy może powodować nierównomierny rozkład prądu, spadek momentu obrotowego i przegrzewanie silnika.

Klasa wyzwalania 10A

MS116-4.0 należy do klasy wyzwalania 10A zgodnie ze specyfikacją ABB. Klasa ta określa czasową charakterystykę działania zabezpieczenia w sytuacjach przeciążenia i jest szczególnie przeznaczona do silników o standardowych czasach rozruchu.

Zdolność wyłączania 50 kA przy 400 V

ABB podaje dla tego modelu znamionową zdolność wyłączania roboczego Ics na poziomie 50 kA przy 400 V AC. Znamionowa zdolność wyłączania granicznego Icu wynosi 75 kA przy tym samym napięciu.

Wartości różnią się w zależności od napięcia pracy:

• 230 V AC: Ics 50 kA / Icu 75 kA.
• 400 V AC: Ics 50 kA / Icu 75 kA.
• 440 V AC: Ics 6 kA / Icu 18 kA.
• 500 V AC: Ics 6 kA / Icu 15 kA.
• 690 V AC: Ics 2 kA / Icu 3 kA.

Do 1,5 kW przy 400 V w AC-3

W zastosowaniach z silnikami trójfazowymi w kategorii użytkowania AC-3 i zasilaniu 400 V ABB podaje moc znamionową pracy do 1,5 kW dla MS116-4.0.

Ostateczny dobór należy wykonać na podstawie prądu znamionowego podanego przez producenta silnika, ponieważ jest to podstawowy parametr do prawidłowego ustawienia zabezpieczenia termicznego.

3 bieguny do silników trójfazowych i zastosowań jednofazowych

MS116-4.0 posiada 3 główne bieguny. Jest szczególnie przeznaczony do ochrony silników trójfazowych, choć ABB przewiduje również stosowanie rodziny MS116 w aplikacjach jednofazowych zgodnie z odpowiednim schematem połączeń.

Wbudowana funkcja rozłącznika

Oprócz ochrony silnika urządzenie posiada funkcję rozłącznika. Obrotowa dźwignia umożliwia ręczne załączanie i wyłączanie obwodu, zapewniając czytelną sygnalizację położeń ON i OFF.

Funkcja ta pozwala wykorzystywać wyłącznik silnikowy jako element ręcznego sterowania i izolacji w granicach oraz warunkach określonych przez ABB.

Mechanizm wyzwalania swobodnego

MS116 posiada mechanizm wyzwalania swobodnego. Oznacza to, że urządzenie może otworzyć styki, gdy zadziała zabezpieczenie, nawet jeśli dźwignia pozostaje ręcznie w pozycji załączenia.

Cecha ta zapobiega sytuacji, w której działanie na element sterujący mogłoby uniemożliwić automatyczne zadziałanie wewnętrznych zabezpieczeń.

Kompensacja temperatury

Zabezpieczenie termiczne posiada kompensację zmian temperatury otoczenia. ABB podaje dla serii MS116 skompensowany zakres pracy od -25 do +55 °C.

Cecha ta pomaga utrzymać stabilne działanie wyzwalacza termicznego przy normalnych zmianach temperatury wewnątrz rozdzielnicy.

Kompaktowa szerokość 45 mm

ABB MS116-4.0 ma szerokość zaledwie 45 mm, co ułatwia montaż w szafach automatyki i sterowania, gdzie przestrzeń jest ograniczona.

Jego przybliżone wymiary to 45 mm szerokości, 85,6 mm wysokości i 90 mm głębokości, przy masie netto około 265 g.

Montaż na szynie DIN

Wyłącznik silnikowy jest przeznaczony do montażu na standardowej szynie DIN, co ułatwia integrację ze stycznikami, przekaźnikami, urządzeniami pomocniczymi oraz innymi elementami ochrony i sterowania.

Podłączenie obwodu głównego odbywa się za pomocą zacisków śrubowych.

Szeroka gama akcesoriów ABB

Rodzina MS116 obsługuje liczne akcesoria, które pozwalają rozszerzyć funkcje wyłącznika silnikowego zgodnie z potrzebami instalacji. Wśród dostępnych opcji znajdują się:

• styki pomocnicze,
• styki sygnalizacyjne,
• wyzwalacze podnapięciowe,
• cewki wyzwalające,
• grzebienie i trójfazowe szyny zbiorcze,
• bloki zasilające,
• akcesoria blokujące przed nieuprawnioną obsługą.

Akcesoria te są sprzedawane oddzielnie i należy je dobrać do konkretnej konfiguracji rozdzielnicy.

Stopień ochrony IP20

Wyłącznik silnikowy ma stopień ochrony IP20 dla obudowy. Jest przeznaczony do montażu wewnątrz odpowiednich szaf lub obudów elektrycznych, które zapewniają dodatkową ochronę przed dotykiem i warunkami środowiskowymi.

Zastosowania ABB MS116-4.0

• ochrona silników trójfazowych,
• pompy elektryczne,
• wentylatory i wyciągi,
• kompatybilne sprężarki,
• maszyny przemysłowe,
• systemy klimatyzacji,
• przenośniki taśmowe,
• szafy automatyki i sterowania,
• urządzenia z silnikami do 1,5 kW przy 400 V w podanym zakresie prądu.

Dane techniczne ABB MS116-4.0

• Marka: ABB.
• Numer katalogowy: 1SAM250000R1008.
• Model: MS116-4.0.
• Typ: wyłącznik silnikowy / ręczny wyłącznik zabezpieczający silnik.
• Liczba biegunów: 3.
• Maksymalny prąd znamionowy Ie: 4 A.
• Zakres nastawy termicznej: 2,5-4 A.
• Klasa wyzwalania: 10A.
• Zabezpieczenie termiczne przed przeciążeniem: tak.
• Zabezpieczenie elektromagnetyczne przed zwarciem: tak.
• Czułość na zanik fazy: tak.
• Nastawa natychmiastowego wyzwolenia magnetycznego Ii: 50 A.
• Zdolność Ics przy 230 V AC: 50 kA.
• Zdolność Ics przy 400 V AC: 50 kA.
• Zdolność Ics przy 440 V AC: 6 kA.
• Zdolność Ics przy 500 V AC: 6 kA.
• Zdolność Ics przy 690 V AC: 2 kA.
• Zdolność Icu przy 230 V AC: 75 kA.
• Zdolność Icu przy 400 V AC: 75 kA.
• Zdolność Icu przy 440 V AC: 18 kA.
• Zdolność Icu przy 500 V AC: 15 kA.
• Zdolność Icu przy 690 V AC: 3 kA.
• Znamionowe napięcie pracy Ue: do 690 V AC.
• Znamionowe napięcie izolacji Ui: 690 V.
• Częstotliwość: 50/60 Hz.
• Moc znamionowa AC-3 przy 400 V: 1,5 kW.
• Funkcja rozłącznika: tak.
• Sterowanie: obrotowa dźwignia ON/OFF.
• Mechanizm wyzwalania swobodnego: tak.
• Kompensacja temperatury: tak.
• Zakres temperatury pracy: -25 do +55 °C.
• Rodzaj połączenia: zaciski śrubowe.
• Montaż: szyna DIN.
• Stopień ochrony: IP20.
• Szerokość: 45 mm.
• Wysokość: około 85,6 mm.
• Głębokość: około 90 mm.
• Masa netto: około 0,265 kg.
• EAN: 4013614320316.

Kompletna i kompaktowa ochrona silników

ABB MS116-4.0 łączy ochronę przed przeciążeniem, zwarciem i zanikiem fazy z funkcjami załączania, wyłączania i rozłączania w urządzeniu o szerokości zaledwie 45 mm. Regulacja od 2,5 do 4 A pozwala dopasować zabezpieczenie do różnych silników w tym zakresie prądu.

Klasa wyzwalania 10A, 50 kA zdolności wyłączania roboczego przy 400 V oraz możliwość współpracy z akcesoriami ABB sprawiają, że 1SAM250000R1008 jest rozwiązaniem szczególnie odpowiednim do szaf elektrycznych maszyn, pomp, wentylacji i automatyki przemysłowej.

Ważne: nastawę termiczną należy ustawić zgodnie z rzeczywistym prądem znamionowym silnika. Styki pomocnicze, wyzwalacze i pozostałe akcesoria nie wchodzą w skład standardowego wyłącznika silnikowego i należy je zakupić oddzielnie, jeśli są potrzebne.
