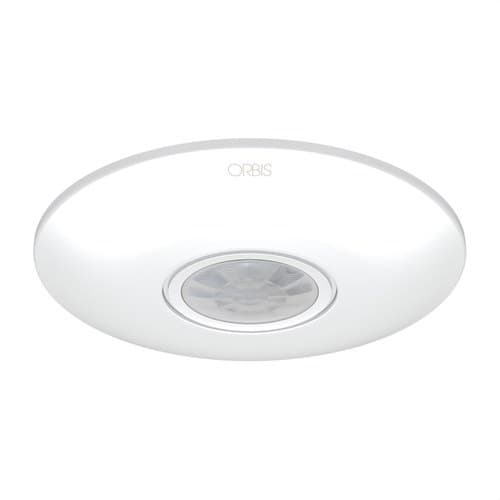

Czujnik ruchu Circumat+SUFIT EXTRPLN.360° 3-2000 LUX IP20 ZASIĘG DET.: Ø7M(PRZEMIESZCZANIE)

Detektor ruchu Orbis CIRCUMAT+, numer referencyjny OB137112, to ultracienki czujnik PIR zaprojektowany do automatyzacji obwodów oświetleniowych poprzez wykrywanie ruchu. Montuje się go natynkowo na suficie i oferuje pokrycie 360°, z polem detekcji do 7 metrów średnicy przy wysokości 2,5 metra oraz do 9 metrów średnicy przy montażu na 3 metrach.

Jego kompaktowa konstrukcja, o grubości zaledwie 2,4 cm, pozwala na dyskretną integrację w sufitach domów, wspólnot mieszkaniowych, biur, hoteli, lokali handlowych i budynków użyteczności publicznej. Urządzenie posiada regulację czułości zmierzchowej w zakresie od 3 do 2000 luksów, regulację czasu podtrzymania od 10 sekund do 30 minut, funkcję impulsu, kompensację temperatury oraz przekaźnik z przełączaniem w zerze, umożliwiający współpracę z obciążeniami LED, fluorescencyjnymi i energooszczędnymi.

Wykrywanie ruchu 360°

CIRCUMAT+ wykorzystuje pasywne wykrywanie podczerwieni PIR do rejestrowania zmian promieniowania cieplnego wytwarzanych przez osoby lub inne źródła ciepła poruszające się w jego polu detekcji. Czujnik nie emituje promieniowania podczas wykrywania.

Dzięki centralnemu montażowi na suficie i pokryciu 360° może nadzorować ruch wokół całego detektora, co czyni go szczególnie odpowiednim do korytarzy, półpięter, wejść, sal, toalet, gabinetów i innych wewnętrznych stref komunikacyjnych.

Do 7 metrów średnicy przy wysokości 2,5 metra

Przy montażu na wysokości 2,5 metra Orbis podaje pole detekcji do 7 metrów średnicy dla ruchu poprzecznego. Oficjalna specyfikacja wyróżnia również przybliżone pole 3 metrów średnicy dla ruchu frontalnego w kierunku czujnika.

Przy instalacji na wysokości 3 metrów zasięg może sięgać do 9 metrów średnicy w warunkach temperatury poniżej 24 °C. Orbis zaleca wysokość montażu w przybliżeniu od 2 do 4 metrów.

Ultracienka forma do montażu natynkowego

CIRCUMAT+ został zaprojektowany do bezpośredniego montażu natynkowego na suficie. Jego owalna obudowa i biały front mają profil zaledwie 2,4 cm, co zmniejsza efekt wizualny w porównaniu z bardziej masywnymi czujnikami sufitowymi.

Taka konstrukcja pozwala na instalację bez konieczności wpuszczania głównej części w sufit, co jest szczególnie praktyczne podczas remontów lub w sufitach, w których nie ma wystarczającej przestrzeni na czujnik podtynkowy.

Regulowany czas podtrzymania od 10 sekund do 30 minut

Czas, przez jaki obwód pozostaje załączony po wykryciu ruchu, można ustawić w zakresie od 10 sekund do 30 minut. Wybrany czas uruchamia się ponownie za każdym razem, gdy nastąpi nowe wykrycie.

Regulacja obejmuje pozycje 10 sekund, 1 minuta, 3 minuty, 7 minut, 15 minut i 30 minut, co pozwala dopasować działanie detektora do rzeczywistego sposobu użytkowania pomieszczenia.

Funkcja impulsu 1 sekundy

Oprócz standardowej regulacji czasu CIRCUMAT+ posiada funkcję impulsu. W tym trybie aktywuje wyjście na około 1 sekundę, a następnie ustawia minimalny okres bez detekcji wynoszący około 9 sekund.

Funkcja ta rozszerza możliwości integracji, gdy detektor jest używany do wysyłania impulsu aktywującego do innych kompatybilnych mechanizmów lub systemów sterowania.

Regulacja zmierzchowa od 3 do 2000 luksów

Wbudowany czujnik światła pozwala wybrać poziom oświetlenia otoczenia, poniżej którego detektor ma działać. Zakres regulacji wynosi od 3 do 2000 luksów.

Przy niskim ustawieniu oświetlenie będzie włączać się głównie w warunkach ciemności. Po ustawieniu w kierunku wartości maksymalnej detektor może reagować praktycznie przy dowolnym poziomie jasności. Dzięki temu można uniknąć niepotrzebnego załączania światła, gdy dostępne jest wystarczające światło dzienne.

Wbudowany ogranicznik pola detekcji

CIRCUMAT+ jest dostarczany z ogranicznikiem pola, który można przyciąć, aby wykluczyć określone strefy z zasięgu czujnika.

Rozwiązanie to jest przydatne, gdy detektor znajduje się w pobliżu drzwi, bocznych korytarzy lub innych obszarów, w których ruch nie powinien powodować włączenia oświetlenia.

Kompensacja temperatury

Orbis wyposażył CIRCUMAT+ w kompensację temperatury, aby zapewnić bardziej stabilne wykrywanie przy zmianach warunków otoczenia. Jak w przypadku każdego czujnika PIR, zasięg może się zmniejszyć, gdy temperatura wykrywanej osoby lub obiektu zbliża się do temperatury otoczenia.

Przekaźnik z przełączaniem w zerze

Urządzenie posiada przełączanie w zerze, cechę szczególnie zalecaną do pracy z obciążeniami elektronicznymi, takimi jak oświetlenie LED, świetlówki i lampy energooszczędne.

Załączenie następuje w punkcie bliskim przejścia przez zero fali napięcia, co pomaga ograniczyć obciążenia elektryczne powodowane przez prądy załączania niektórych odbiorników.

Zdolność łączeniowa 6 A

CIRCUMAT+ posiada styk o zdolności łączeniowej 6 A przy 230 V AC i cos φ = 1. Zalecane maksymalne obciążenia zależą od technologii oświetlenia.

• Żarówki żarowe: do 1200 W.
• Lampy fluorescencyjne: do 400 VA.
• Halogeny niskonapięciowe 12 V AC: do 1000 VA.
• Halogeny 230 V AC: do 1200 W.
• Lampy energooszczędne: do 500 VA.
• Downlighty: do 500 VA.
• Oświetlenie LED: do 500 VA.

Zasilanie 230 V

Model OB137112 pracuje przy zasilaniu 230 V AC ±10% i częstotliwości 50/60 Hz. Jego własny pobór mocy wynosi około 0,8 W, czyli 5,2 VA.

Urządzenie posiada podwójny zacisk neutralny, co ułatwia okablowanie podczas instalacji.

Stopień ochrony IP20 do użytku wewnętrznego

CIRCUMAT+ ma stopień ochrony IP20 zgodnie z EN 60529 oraz klasę ochronności II przy prawidłowym montażu. Jest przeznaczony głównie do instalacji wewnętrznych, chronionych przed wodą.

Jego normalny zakres temperatury pracy wynosi od -20 do +40 °C, z określonym limitem pracy do +50 °C.

Zastosowania Orbis CIRCUMAT+

Jego okrągłe pokrycie, ultracienka forma oraz możliwość współpracy z różnymi technologiami oświetlenia pozwalają stosować go w wielu przestrzeniach wewnętrznych:

• wejścia i przedsionki.
• półpiętra i klatki schodowe.
• korytarze i ciągi komunikacyjne.
• pomieszczenia gospodarcze.
• salki konferencyjne.
• łazienki.
• gabinet i biura.
• hotele i szpitale.
• lokale handlowe.
• budynki publiczne i wspólnoty mieszkaniowe.

Parametry techniczne Orbis CIRCUMAT+ OB137112

• Marka: Orbis.
• Referencja: OB137112.
• Model: CIRCUMAT+.
• Typ: detektor ruchu do oświetlenia.
• Technologia: pasywna podczerwień PIR.
• Montaż: natynkowy na suficie.
• Wykonanie: ultracienkie.
• Grubość: około 24 mm.
• Kąt detekcji: 360°.
• Pole detekcji przy 2,5 m: do Ø7 m dla ruchu poprzecznego.
• Pole frontalne przy 2,5 m: około Ø3 m.
• Pole detekcji przy 3 m: do Ø9 m przy temperaturze poniżej 24 °C.
• Zalecana wysokość: około 2-4 m.
• Czułość świetlna: regulowana od 3 do 2000 luksów.
• Czas podtrzymania: od 10 sekund do 30 minut.
• Funkcja impulsu: 1 s ON / 9 s OFF, w przybliżeniu.
• Ogranicznik pola: w zestawie, do przycięcia.
• Kompensacja temperatury: tak.
• Zasilanie: 230 V AC ±10%.
• Częstotliwość: 50/60 Hz.
• Zdolność łączeniowa: 6 A przy 230 V AC, cos φ = 1.
• Przełączanie w zerze: tak.
• Pobór własny: 5,2 VA, około 0,8 W.
• Maksymalne obciążenie żarowe: 1200 W.
• Maksymalne obciążenie fluorescencyjne: 400 VA.
• Maksymalne obciążenie halogenowe 12 V AC: 1000 VA.
• Maksymalne obciążenie halogenowe 230 V AC: 1200 W.
• Maksymalne obciążenie energooszczędne: 500 VA.
• Maksymalne obciążenie downlight: 500 VA.
• Maksymalne obciążenie LED: 500 VA.
• Stopień ochrony: IP20 zgodnie z EN 60529.
• Klasa ochronności: klasa II przy prawidłowym montażu.
• Temperatura pracy: od -20 do +40 °C.
• Graniczna temperatura pracy: od -20 do +50 °C.
• Kolor: biały.

Automatyzacja oświetlenia z dyskretnym montażem

Orbis CIRCUMAT+ OB137112 łączy pokrycie 360°, ultracienką formę oraz regulację czasu i czułości zmierzchowej w detektorze szczególnie odpowiednim do automatyzacji oświetlenia z sufitu. Zasięg do 7 metrów średnicy przy wysokości 2,5 metra pozwala skutecznie obsłużyć wiele przestrzeni wewnętrznych z jednego punktu.

Zgodność z obciążeniami LED do 500 VA, przełączanie w zerze, ogranicznik pola i funkcja impulsu zapewniają elastyczność zarówno w nowych instalacjach, jak i w projektach modernizacyjnych.

Ważne: CIRCUMAT+ ma ochronę IP20 i jest przeznaczony do przestrzeni wewnętrznych chronionych przed wodą. Rzeczywisty zasięg może się różnić w zależności od wysokości montażu, temperatury otoczenia oraz kierunku ruchu względem wiązek detektora.
