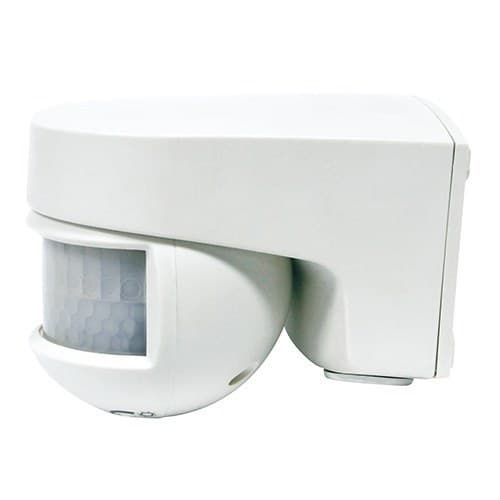

Czujnik ruchu Isimat SB.ŚCIANA ORIENT.140° ZASIĘG DET.: FT.12M BOK.8M(4+4)A 20°C 5-2000

Czujnik ruchu Orbis ISIMAT, numer referencyjny OB134312, został zaprojektowany do automatycznego włączania i wyłączania oświetlenia za pomocą detekcji podczerwieni PIR. Montuje się go natynkowo na ścianie i oferuje kąt detekcji 140°, zasięg frontalny do 12 metrów oraz zasięg boczny 8 metrów przy 20 °C, dzięki czemu doskonale sprawdza się przy wejściach, elewacjach, zadaszeniach, komórkach lokatorskich, półpiętrach i innych strefach przejściowych.

Regulowana głowica pozwala skierować obszar detekcji na strefę, którą chcesz kontrolować. Dodatkowo urządzenie posiada niezależną regulację czasu podtrzymania od 3 sekund do 30 minut oraz czułości zmierzchowej od 5 do 2000 luksów. Dzięki stopniowi ochrony IP55 może być instalowane zarówno wewnątrz pomieszczeń, jak i na zewnątrz, w miejscach narażonych na kurz i strumienie wody.

Detekcja PIR z pokryciem 140°

Orbis ISIMAT wykorzystuje technologię detekcji PIR do identyfikacji zmian promieniowania podczerwonego wytwarzanych przez osoby lub inne źródła ciepła poruszające się w obszarze detekcji. Czujnik nie emituje promieniowania podczas wykrywania.

Jego kąt detekcji wynosi 140°, a głowica umożliwia obrót w poziomie do 180°, co ułatwia skierowanie urządzenia na wejścia, ciągi komunikacyjne lub konkretne obszary wymagające nadzoru.

Do 12 metrów zasięgu frontalnego

W warunkach określonych przez Orbis czujnik osiąga do 12 metrów w kierunku frontalnym oraz 8 metrów zasięgu bocznego przy temperaturze otoczenia 20 °C. Maksymalna zalecana wysokość montażu wynosi 3 metry, a optymalny zakres to 2–3 metry.

Rzeczywisty zasięg może się różnić w zależności od wysokości i orientacji czujnika, temperatury otoczenia oraz toru, po którym poruszają się osoby przecinające pole detekcji.

Regulowany czas podtrzymania od 3 sekund do 30 minut

ISIMAT pozwala ustawić, jak długo oświetlenie pozostaje aktywne po wykryciu ruchu. Czas podtrzymania można regulować od około 3 sekund do 30 minut.

Tak szeroki zakres regulacji umożliwia stosowanie krótkich czasów w strefach szybkiego przejścia lub utrzymywanie oświetlenia przez dłuższy czas przy wejściach, na gankach, w magazynach i innych przestrzeniach, w których użytkownicy przebywają dłużej.

Regulacja jasności od 5 do 2000 luksów

Wbudowany czujnik zmierzchowy pozwala ustawić poziom oświetlenia otoczenia, poniżej którego czujnik ma działać. Zakres regulacji wynosi od 5 do 2000 luksów.

Dzięki temu można skonfigurować urządzenie tak, aby włączało oświetlenie wyłącznie nocą lub w słabo oświetlonych miejscach, albo rozszerzyć jego działanie na warunki z większą ilością światła dziennego.

Stopień ochrony IP55 do montażu zewnętrznego

Orbis ISIMAT posiada stopień ochrony IP55 zgodnie z normą EN 60529. Obudowa zapewnia ochronę przed wnikaniem pyłu w ilościach szkodliwych oraz przed strumieniami wody, umożliwiając zastosowanie w odpowiednich instalacjach zewnętrznych.

Producent przewiduje zastosowania takie jak zadaszenia, elewacje, wejścia, komórki lokatorskie i półpiętra. Normalny zakres temperatury pracy wynosi od -20 do 40 °C, a graniczny od -30 do 50 °C.

Zdolność łączeniowa 10 A

Czujnik steruje jednym obwodem i oferuje zdolność łączeniową 10 A przy 230 V AC i cos φ = 1. Maksymalna moc, jaką można podłączyć, zależy od rodzaju zastosowanego obciążenia.

Dla oświetlenia LED Orbis określa zalecane maksymalne obciążenie 400 VA. W przypadku lamp żarowych i halogenowych zasilanych 230 V dopuszcza do 2000 W, natomiast dla świetlówek, lamp energooszczędnych, downlightów i halogenów niskonapięciowych zalecane obciążenie wynosi 1200 VA.

Przełączanie w zerze

ISIMAT posiada funkcję detekcji przejścia przez zero podczas przełączania. Technologia ta realizuje załączenie elektryczne w punkcie zbliżonym do przejścia fali napięcia przez zero, co pomaga ograniczyć obciążenia elektryczne styków przekaźnika, szczególnie przy niektórych typach obciążeń elektronicznych.

Montaż natynkowy na ścianie

Czujnik został zaprojektowany do bezpośredniego mocowania na gładkiej ścianie. Jego wymiary zewnętrzne wynoszą około 72 mm szerokości, 80 mm wysokości i 100 mm głębokości, co zapewnia kompaktową formę do zastosowań zewnętrznych.

Podłączenie wykonuje się za pomocą zacisków śrubowych dla przewodów o przekroju od 0,75 do 1,5 mm². Urządzenie pracuje przy 230 V AC ±10% i 50/60 Hz, a jego własny pobór mocy wynosi 6 VA, czyli około 1 W.

Dane techniczne Orbis ISIMAT OB134312

• Marka: Orbis.
• Numer referencyjny: OB134312.
• Model: ISIMAT.
• Typ: czujnik ruchu do sterowania oświetleniem.
• Technologia detekcji: PIR.
• Liczba czujników: 1.
• Liczba obwodów: 1.
• Montaż: natynkowy na ścianie.
• Kąt detekcji: 140°.
• Obrót poziomy głowicy: 180°.
• Pole detekcji frontalne: do 12 m przy 20 °C.
• Pole detekcji boczne: do 8 m przy 20 °C.
• Maksymalna wysokość montażu: 3 m.
• Zalecana wysokość montażu: od 2 do 3 m.
• Czas podtrzymania: od 3 sekund do 30 minut.
• Czułość zmierzchowa: regulowana od 5 do 2000 luksów.
• Zasilanie: 230 V AC ±10%.
• Częstotliwość: 50/60 Hz.
• Własny pobór mocy: 6 VA, około 1 W.
• Zdolność łączeniowa: 10 A przy 230 V AC, cos φ = 1.
• Detekcja przejścia przez zero: tak.
• Maksymalne obciążenie żarowe: 2000 W.
• Maksymalne obciążenie świetlówkowe: 1200 VA.
• Maksymalne obciążenie halogenowe 12 V AC: 1200 VA.
• Maksymalne obciążenie halogenowe 230 V AC: 2000 W.
• Maksymalne obciążenie energooszczędne: 1200 VA.
• Maksymalne obciążenie downlight: 1200 VA.
• Maksymalne obciążenie LED: 400 VA.
• Stopień ochrony: IP55.
• Klasa ochrony: Klasa II przy prawidłowym montażu.
• Temperatura pracy: od -20 do 40 °C.
• Zakres graniczny pracy: od -30 do 50 °C.
• Temperatura transportu i przechowywania: od -35 do 60 °C.
• Podłączenie: zaciski śrubowe.
• Przekrój przewodu: od 0,75 do 1,5 mm².
• Wymiary: około 72 x 80 x 100 mm.
• Masa netto: 155 g.

Automatyzacja oświetlenia w strefach zewnętrznych i przejściowych

Orbis ISIMAT OB134312 umożliwia automatyzację oświetlenia poprzez połączenie detekcji ruchu i kontroli natężenia światła otoczenia. Dzięki temu nie trzeba korzystać z ręcznych włączników, a oprawy pozostają wyłączone, gdy nie ma ruchu lub gdy poziom światła dziennego jest wystarczający.

Jego zasięg frontalny 12 metrów, ochrona IP55, pozioma regulacja głowicy oraz szeroki zakres czasowy sprawiają, że jest szczególnie praktyczny w domach, wspólnotach mieszkaniowych, sklepach i innych obiektach, w których wymagane jest automatyczne sterowanie oświetleniem zewnętrznym lub w strefach komunikacyjnych.

Ważne: podłączone obciążenie musi być zgodne z limitami określonymi przez Orbis dla każdej technologii oświetlenia. Czujnik należy instalować i podłączać zgodnie z instrukcją producenta oraz obowiązującymi przepisami elektrycznymi.
