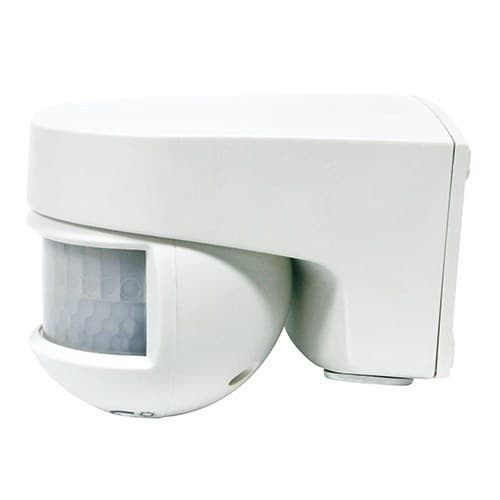

Czujnik ruchu Isimat+SB.ŚCIANA ORIENT.200° POLE DET.: ZASIĘG 12M BOKI 8M(4+4)A 20°C 5-2000

Detektor ruchu Orbis ISIMAT+, referencja OB134112, został zaprojektowany do automatyzacji obwodów oświetleniowych poprzez detekcję podczerwieni PIR. Montuje się go natynkowo na ścianie i zapewnia szeroki kąt detekcji 200°, z zasięgiem do 12 metrów w kierunku frontalnym oraz 8 metrów w kierunku bocznym przy 20 °C.

Jego regulowana głowica umożliwia obrót w poziomie do 180°, co ułatwia dopasowanie pola detekcji do wejść, elewacji, zadaszeń, komórek lokatorskich, półpięter i innych stref przejścia. Dodatkowo pozwala regulować czas podtrzymania od 3 sekund do 30 minut oraz ustawić próg jasności w zakresie od 5 do 2000 luksów. Stopień ochrony IP55 sprawia, że jest szczególnie odpowiedni do instalacji zewnętrznych i wewnętrznych narażonych na wymagające warunki środowiskowe.

Szeroki kąt detekcji 200°

Orbis ISIMAT+ wyposażono w dwa czujniki PIR i zapewnia on pokrycie 200°, znacznie zwiększając obszar nadzorowany z instalacji ściennej. Taka konfiguracja pozwala wykrywać ruch zarówno przed urządzeniem, jak i po bokach.

Przy referencyjnej temperaturze otoczenia 20 °C Orbis podaje maksymalny zasięg frontalny 12 metrów oraz zasięg boczny 8 metrów. Maksymalna wysokość montażu wynosi 3 metry, a zalecana pozycja to 2–3 metry.

Głowica obracana w poziomie do 180°

Głowicę ISIMAT+ można obracać w poziomie do 180°, co pozwala skierować strefę detekcji dokładnie tam, gdzie ma być kontrolowana. Funkcja ta ułatwia dopasowanie do geometrii elewacji, wejść i stref komunikacyjnych bez konieczności ustawiania detektora dokładnie naprzeciw obszaru przejścia.

Rzeczywisty zasięg może się różnić w zależności od wysokości montażu, wybranego ustawienia, temperatury otoczenia oraz kierunku poruszania się osób względem czujników PIR.

Regulowany czas podtrzymania od 3 sekund do 30 minut

Czas, przez jaki obwód pozostaje aktywny po wykryciu ruchu, można regulować w zakresie od 3 sekund do 30 minut. Tak szeroki zakres pozwala skonfigurować detektor zarówno do stref szybkiego ruchu, jak i do przestrzeni, w których oświetlenie powinno pozostawać włączone przez dłuższy czas.

Regulacja odbywa się bezpośrednio na samym detektorze, co ułatwia настройkę podczas uruchamiania instalacji.

Regulacja poziomu jasności od 5 do 2000 luksów

ISIMAT+ posiada kontrolę poziomu światła otoczenia. Próg zadziałania można ustawić w zakresie od 5 do 2000 luksów, dzięki czemu obwód oświetleniowy uruchamia się ruchem tylko wtedy, gdy natężenie światła spadnie poniżej wybranej wartości.

Funkcja ta pozwala uniknąć niepotrzebnych załączeń w godzinach z wystarczającą ilością światła dziennego i dopasować działanie detektora do konkretnej lokalizacji.

Stopień ochrony IP55 do zastosowań zewnętrznych

Orbis ISIMAT+ ma stopień ochrony IP55 zgodnie z EN 60529, zapewniający ochronę przed pyłem i strugami wody. Dzięki temu jest przygotowany do odpowiednich instalacji zewnętrznych, a także może być stosowany wewnątrz budynków.

Jego normalna temperatura pracy wynosi od -20 do 40 °C. Orbis podaje również granice pracy od -30 do 50 °C oraz zakres przechowywania i transportu od -35 do 60 °C.

Przełączanie w zerze

Detektor posiada funkcję detekcji przejścia przez zero, umożliwiającą załączanie obciążenia w punkcie zbliżonym do przejścia fali elektrycznej przez zero. Rozwiązanie to jest szczególnie przydatne przy pracy z niektórymi obciążeniami elektronicznymi i pomaga ograniczyć naprężenia elektryczne powstające podczas przełączania.

ISIMAT+ steruje jednym obwodem i oferuje zdolność łączeniową 10 A przy 230 V AC i cos φ = 1.

Kompatybilny z różnymi technologiami oświetlenia

Orbis określa różne maksymalne obciążenia zalecane w zależności od typu oświetlenia podłączonego do detektora:

• Żarówki: do 2000 W.
• Lampy fluorescencyjne: do 1200 VA.
• Halogeny niskonapięciowe 12 V AC: do 1200 VA.
• Halogeny 230 V AC: do 2000 W.
• Lampy energooszczędne: do 1200 VA.
• Downlighty: do 1200 VA.
• Oświetlenie LED: do 400 VA.

Zasilanie 230 V i niski pobór mocy

ISIMAT+ pracuje przy zasilaniu 230 V AC ±10% i częstotliwości 50/60 Hz. Jego własny pobór mocy wynosi około 1 W, co odpowiada 6 VA.

Podłączenie odbywa się za pomocą zacisków śrubowych i obsługuje przewody o przekroju od 0,75 do 1,5 mm².

Kompaktowa forma do montażu ściennego

Detektor ma wymiary około 72 x 80 x 100 mm i masę netto 155 g. Został zaprojektowany do montażu natynkowego na gładkiej ścianie, z łatwym dostępem do elementów potrzebnych do prawidłowego ustawienia i konfiguracji urządzenia.

Zastosowania Orbis ISIMAT+

Jego szeroki kąt 200°, stopień ochrony IP55 i zasięg do 12 metrów sprawiają, że jest szczególnie odpowiedni do automatyzacji oświetlenia w strefach wewnętrznych i zewnętrznych, gdzie oprawy mają działać wyłącznie po wykryciu ruchu.

• Wejścia i dojścia do domów.
• Elewacje i zadaszenia.
• Podcienia.
• Komórki lokatorskie.
• Półpiętra i klatki schodowe.
• Korytarze i strefy komunikacyjne.
• Garaże i strefy wspólne.
• Wejścia do sklepów i budynków.

Parametry techniczne Orbis ISIMAT+ OB134112

• Marka: Orbis.
• Referencja: OB134112.
• Model: ISIMAT+.
• Typ: detektor ruchu do sterowania oświetleniem.
• Technologia detekcji: PIR.
• Liczba czujników: 2.
• Liczba obwodów: 1.
• Instalacja: natynkowa na ścianie.
• Kąt detekcji: 200°.
• Obrót w poziomie: do 180°.
• Zasięg frontalny: do 12 m przy 20 °C.
• Zasięg boczny: do 8 m przy 20 °C.
• Maksymalna wysokość montażu: 3 m.
• Zalecana wysokość: 2–3 m.
• Czas podtrzymania: od 3 sekund do 30 minut.
• Czułość na światło: regulowana od 5 do 2000 luksów.
• Zasilanie: 230 V AC ±10%.
• Częstotliwość: 50/60 Hz.
• Zdolność łączeniowa: 10 A przy 230 V AC, cos φ = 1.
• Detekcja przejścia przez zero: tak.
• Własny pobór mocy: około 1 W (6 VA).
• Maksymalne obciążenie żarowe: 2000 W.
• Maksymalne obciążenie fluorescencyjne: 1200 VA.
• Maksymalne obciążenie halogenowe 12 V AC: 1200 VA.
• Maksymalne obciążenie halogenowe 230 V AC: 2000 W.
• Maksymalne obciążenie energooszczędne: 1200 VA.
• Maksymalne obciążenie downlight: 1200 VA.
• Maksymalne obciążenie LED: 400 VA.
• Stopień ochrony: IP55 zgodnie z EN 60529.
• Klasa ochrony: Klasa II przy prawidłowym montażu.
• Temperatura pracy: -20 do 40 °C.
• Granice pracy: -30 do 50 °C.
• Temperatura transportu i przechowywania: -35 do 60 °C.
• Połączenie: zaciski śrubowe.
• Przekrój przewodu: 0,75-1,5 mm².
• Wymiary: 72 x 80 x 100 mm.
• Masa netto: 155 g.

Automatyczne sterowanie oświetleniem z szerokim pokryciem

Orbis ISIMAT+ OB134112 łączy pokrycie 200°, dwa czujniki PIR, regulację w poziomie i zasięg do 12 metrów, aby skutecznie automatyzować oświetlenie stref przejściowych. Niezależna regulacja czasu i poziomu jasności pozwala dopasować jego działanie do konkretnych potrzeb każdej instalacji.

Stopień ochrony IP55, przełączanie w zerze oraz kompatybilność z oświetleniem LED do 400 VA dopełniają obraz wyjątkowo wszechstronnego detektora do domów, wspólnot mieszkaniowych, sklepów i innych instalacji, w których oświetlenie ma się włączać tylko wtedy, gdy jest potrzebne.

Ważne: podany zasięg odpowiada warunkom referencyjnym określonym przez Orbis i może się różnić w zależności od temperatury otoczenia, wysokości, orientacji oraz kierunku poruszania się. Instalację elektryczną należy wykonać zgodnie z instrukcją producenta i z zachowaniem zalecanych maksymalnych obciążeń.
