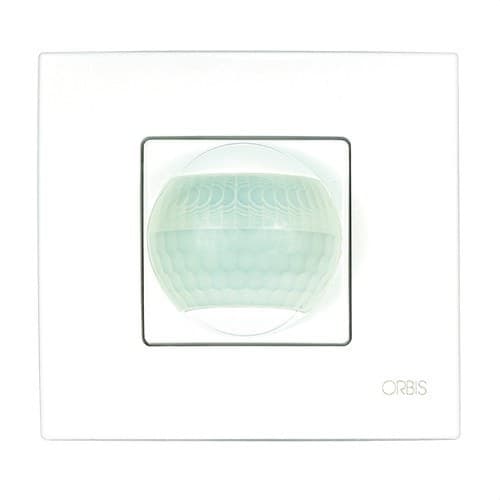

Czujnik ruchu ORBIMAT DET.REGBL.: 0 6M 1,2M WYS.200° 5-2000 LUX 230V CZASOWANIE:

Detektor ruchu Orbis ORBIMAT, numer referencyjny OB132612, to wpuszczany czujnik PIR przeznaczony do automatyzacji włączania i wyłączania oświetlenia w pomieszczeniach wewnętrznych. Montuje się go w uniwersalnej puszce instalacyjnej 65 x 65 mm i oferuje kąt detekcji 200°, regulowany zasięg do 6 metrów oraz zalecaną wysokość montażu od 0,8 do 1,5 metra.

ORBIMAT pozwala zastąpić tradycyjny włącznik automatycznym systemem detekcji bez konieczności wprowadzania dużych zmian w instalacji. Urządzenie posiada regulację czasu załączenia i poziomu jasności, funkcję impulsu, ręczne sterowanie trzypozycyjne, możliwość podłączenia dodatkowych przycisków oraz przekaźnik z przełączaniem w zerze, co umożliwia współpracę z różnymi technologiami oświetleniowymi.

Detekcja PIR z pokryciem 200°

Orbis ORBIMAT wykorzystuje dwa czujniki PIR do wykrywania zmian promieniowania podczerwonego wywołanych przez osoby i inne poruszające się źródła ciepła. Jego pole detekcji sięga do 6 metrów i może być regulowane w zależności od wymiarów pomieszczenia.

Kąt detekcji 200° zapewnia szeroki zakres pokrycia z pozycji ściennej, dzięki czemu urządzenie szczególnie dobrze sprawdza się w wejściach, korytarzach, holach, kabinach sanitarnych i innych wewnętrznych strefach przejściowych.

Montaż podtynkowy w uniwersalnej puszce instalacyjnej

ORBIMAT został zaprojektowany do montażu ściennego w uniwersalnej puszce instalacyjnej 65 x 65 mm. Taka konfiguracja pozwala zastąpić wybrane istniejące włączniki ręczne automatycznym detektorem, wykorzystując miejsce już zamontowanej puszki.

Orbis określa wysokość montażu w zakresie od 0,8 do 1,5 metra. Ostateczne położenie należy dobrać z uwzględnieniem faktu, że czujniki PIR najskuteczniej wykrywają ruch przecinający poprzecznie wiązki detekcji.

Regulowany zasięg do 6 metrów

Pole detekcji można regulować w zakresie od 0 do 6 metrów. Taka regulacja pozwala ograniczyć nadzorowaną strefę, aby uniknąć aktywacji spowodowanych ruchem poza obszarem, który ma być kontrolowany.

Podany zasięg odnosi się do warunków referencyjnych producenta i może się różnić w zależności od temperatury otoczenia, orientacji, wysokości montażu oraz kierunku poruszania się osób.

Opóźnienie wyłączenia od 30 sekund do 20 minut

Czas wyłączenia można regulować od 30 sekund do około 20 minut. Dodatkowo detektor posiada specjalną funkcję impulsu, która utrzymuje wyjście załączone przez 1 sekundę, a następnie pozostaje 4 sekundy bez detekcji.

Taka różnorodność czasów ułatwia dopasowanie urządzenia zarówno do stref szybkiego ruchu, jak i do miejsc, w których oświetlenie ma pozostać włączone przez kilka minut po wykryciu ruchu.

Regulacja jasności od 5 do 2000 luksów

Wbudowany czujnik zmierzchowy umożliwia ustawienie progu zadziałania w zakresie od 5 do 2000 luksów. W trybie automatycznym ORBIMAT można skonfigurować tak, aby oświetlenie włączało się tylko wtedy, gdy wykryje ruch i poziom światła otoczenia jest niższy od wybranej wartości.

W ten sposób ogranicza się niepotrzebne załączenia w godzinach, gdy dostępne jest wystarczające światło naturalne.

Trzy ręczne tryby pracy

Mechanizm posiada ukryty ręczny przełącznik z trzema pozycjami, który pozwala wybrać zachowanie obwodu w zależności od aktualnych potrzeb:

• Automatyczny: oświetlenie jest sterowane detekcją ruchu i wybranym poziomem jasności.
• Stałe włączenie: utrzymuje obciążenie załączone niezależnie od detekcji.
• Stałe wyłączenie: utrzymuje obciążenie odłączone.

Opcje te są przydatne podczas prac konserwacyjnych, sprzątania lub w sytuacjach, gdy czasowo chce się wyłączyć działanie automatyczne.

Kompatybilny z dodatkowymi przyciskami

ORBIMAT umożliwia podłączenie zewnętrznych przycisków do ręcznego uruchomienia nowego cyklu czasowego. Funkcja ta pozwala używać detektora również jako automatu schodowego, łącząc automatyczne sterowanie obecnością z dodatkowymi punktami ręcznej aktywacji.

Zewnętrzne przyciski mogą posiadać podświetlenie neonowe lub LED, pod warunkiem zachowania limitu wskazanego przez Orbis, poniżej 1 mA przy 230 V.

Przełączanie w zerze

Detektor wyposażono w przekaźnik z detekcją przejścia przez zero. Technologia ta realizuje przełączanie w pobliżu przejścia napięcia przez zero, pomagając ograniczyć obciążenia elektryczne powstające przy załączaniu niektórych odbiorników elektronicznych.

Cecha ta poprawia współpracę z technologiami takimi jak oświetlenie LED, fluorescencyjne czy energooszczędne, w granicach mocy określonych przez producenta.

Zdolność łączeniowa 6 A

ORBIMAT posiada obwód wyjściowy o zdolności łączeniowej 6 A przy 230 V AC i cos φ = 1. Maksymalne dopuszczalne obciążenie zależy od rodzaju podłączonego oświetlenia.

• Żarówki żarowe: do 1300 W.
• Świetlówki: do 1300 VA.
• Halogeny niskonapięciowe 12 V AC: do 1300 VA.
• Halogeny 230 V AC: do 1300 W.
• Źródła energooszczędne: do 1300 VA.
• Downlighty: do 1300 VA.
• Oświetlenie LED: do 500 VA.

Wskaźnik LED stanu

Mechanizm posiada kontrolkę LED, która ułatwia sprawdzenie stanu detektora. Sygnalizacja pozwala rozpoznać takie sytuacje jak wykrycie ruchu lub warunki oświetleniowe wyższe od ustawionego poziomu.

Kompensacja temperatury

ORBIMAT posiada kompensator temperatury, którego zadaniem jest utrzymanie stabilnej pracy systemu detekcji. Jak w przypadku czujników PIR, czułość może się zmniejszyć, gdy temperatura wykrywanej osoby lub obiektu zbliża się do temperatury otoczenia.

Szybkozłączki

Podłączenie elektryczne odbywa się za pomocą bezśrubowych zacisków szybkozłącznych. Detektor obsługuje przewody sztywne lub giętkie o przekroju od 0,75 do 1,5 mm², przy zalecanej długości odizolowania 7 mm.

Dane techniczne Orbis ORBIMAT OB132612

• Marka: Orbis.
• Numer referencyjny: OB132612.
• Model: ORBIMAT.
• Typ: detektor ruchu do sterowania oświetleniem.
• Technologia detekcji: PIR.
• Liczba czujników: 2.
• Liczba obwodów: 1.
• Montaż: podtynkowy, ścienny.
• Kompatybilna puszka: uniwersalna puszka instalacyjna 65 x 65 mm.
• Wysokość montażu: od 0,8 do 1,5 m.
• Kąt detekcji: 200°.
• Pole detekcji: regulowane od 0 do 6 m.
• Opóźnienie wyłączenia: od 30 sekund do 20 minut.
• Funkcja impulsu: 1 s ON / 4 s OFF.
• Czułość świetlna: od 5 do 2000 luksów.
• Tryby ręczne: automatyczny, stałe włączenie i stałe wyłączenie.
• Przyciski zewnętrzne: tak.
• Podświetlane przyciski zewnętrzne: kompatybilne przy poborze poniżej 1 mA przy 230 V.
• Zasilanie: 230 V AC ±10%.
• Częstotliwość: 50/60 Hz.
• Zdolność łączeniowa: 6 A przy 230 V AC, cos φ = 1.
• Detekcja przejścia przez zero: tak.
• Pobór własny: 0,9 W, około 6,5 VA.
• Maksymalne obciążenie żarowe: 1300 W.
• Maksymalne obciążenie świetlówkowe: 1300 VA.
• Maksymalne obciążenie halogenowe 12 V AC: 1300 VA.
• Maksymalne obciążenie halogenowe 230 V AC: 1300 W.
• Maksymalne obciążenie energooszczędne: 1300 VA.
• Maksymalne obciążenie downlight: 1300 VA.
• Maksymalne obciążenie LED: 500 VA.
• Stopień ochrony: IP20 zgodnie z EN 60529.
• Klasa ochrony: Klasa II przy prawidłowym montażu.
• Temperatura pracy: 0 do 40 °C.
• Temperatura transportu i przechowywania: -10 do 50 °C.
• Podłączenie: bezśrubowe zaciski szybkozłączne.
• Przekrój przewodu: 0,75-1,5 mm², sztywny lub giętki.
• Długość odizolowania: 7 mm.
• Wymiary zewnętrzne: 93 x 86 x 66,5 mm.
• Masa netto: 140 g.

Zastosowania detektora ORBIMAT

Wpuszczana konstrukcja i możliwość zastąpienia tradycyjnego włącznika sprawiają, że ORBIMAT jest szczególnie praktycznym rozwiązaniem do automatyzacji oświetlenia w różnych przestrzeniach wewnętrznych:

• wejścia i przedsionki,
• korytarze w mieszkaniach,
• schody i części wspólne,
• toalety i kabiny sanitarne,
• komórki lokatorskie i pomieszczenia pomocnicze,
• hotele i budynki publiczne,
• lokale handlowe i biura.

Detektor i automat schodowy w jednym mechanizmie

Orbis ORBIMAT OB132612 łączy automatyczną detekcję ruchu, sterowanie zmierzchowe i funkcję czasową w mechanizmie przygotowanym do zastąpienia wybranych tradycyjnych włączników. Regulowany zasięg do 6 metrów oraz pokrycie 200° pozwalają dopasować detekcję do różnych stref wewnętrznych.

Możliwość podłączenia dodatkowych przycisków, trzypozycyjny tryb ręczny oraz funkcja impulsu rozszerzają zakres zastosowań, a przełączanie w zerze umożliwia współpracę z oświetleniem LED do 500 VA i innymi kompatybilnymi technologiami.

Ważne: ORBIMAT ma stopień ochrony IP20 i jest przeznaczony do instalacji wewnętrznych. Montaż i podłączenie należy wykonać zgodnie z instrukcją Orbis oraz z zachowaniem maksymalnych obciążeń wskazanych dla każdej technologii oświetleniowej.
