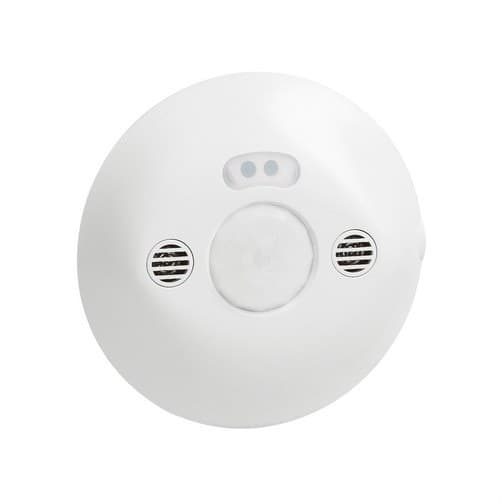

Czujnik ruchu PIR/US 360º zasięg 8m montaż wpuszczany/sufitowy

Detektor ruchu i obecności Legrand 048806 to sufitowy czujnik dwut technologii, łączący pasywne podczerwienie i ultradźwięki do automatycznego sterowania oświetleniem. Oferuje pokrycie 360 stopni oraz średnicę detekcji do 8 metrów przy wysokości montażu 2,5 metra, zapewniając precyzyjne wykrywanie obecności w biurach, salach konferencyjnych, klasach i innych przestrzeniach roboczych.

Dzięki połączeniu obu technologii detekcji czujnik zwiększa czułość na ruch i obecność w sytuacjach, w których tradycyjny detektor może działać mniej skutecznie. Monitoruje również poziom światła dziennego, aby sterować włączaniem opraw zgodnie z ustawionymi warunkami, pomagając zoptymalizować zużycie energii.

Detektor obecności Legrand w technologii dwut technologii

Referencja 048806 należy do gamy Mosaic marki Legrand i wykorzystuje jednocześnie dwa systemy detekcji:

• Pasywna podczerwień: wykrywa zmiany promieniowania cieplnego wywołane ruchem osób w nadzorowanej strefie.
• Ultradźwięki: umożliwiają wykrywanie obecności poprzez zmiany powstające w falach ultradźwiękowych w przestrzeni.

Wspólne zastosowanie obu systemów zapewnia wysoką czułość detekcji oraz zasięg szczególnie odpowiedni do przestrzeni roboczych, w których mogą występować ruchy o różnym natężeniu.

Pokrycie 360 stopni i średnica 8 metrów

Detektor oferuje poziomy kąt detekcji 360 stopni. Zainstalowany na optymalnej wysokości 2,5 metra zapewnia okrągły obszar detekcji o średnicy do 8 metrów.

Zgodnie z danymi technicznymi Legrand maksymalny zasięg boczny wynosi około 4 metrów, a zasięg frontalny może sięgać 6 metrów, tworząc na podłodze strefę detekcji o średnicy 8 metrów.

Przy instalacji kilku detektorów w jednej przestrzeni Legrand zaleca optymalną odległość około 6 metrów między czujnikami.

Szczególnie polecany do biur i przestrzeni roboczych

Legrand rekomenduje ten detektor do stref z naturalnym oświetleniem, takich jak biura indywidualne, biura typu open space, sale konferencyjne, klasy i inne przestrzenie profesjonalne.

Czujnik jednocześnie monitoruje obecność osób i poziom oświetlenia otoczenia, aby sterować obwodem oświetleniowym tylko wtedy, gdy jest to konieczne zgodnie z ustawioną konfiguracją.

Sterowanie oświetleniem według obecności i natężenia światła

Oprócz wykrywania ruchu i obecności Legrand 048806 umożliwia regulację progu jasności, który określa zachowanie oświetlenia.

Zakres regulacji poziomu oświetlenia wynosi od 5 do 1.275 luksów, co pozwala dostosować reakcję detektora do różnych poziomów światła dziennego.

Dzięki temu można uniknąć niepotrzebnego włączania opraw, gdy ilość dostępnego światła w pomieszczeniu jest wystarczająca.

Regulowana czułość detekcji

Czułość detektora można skonfigurować tak, aby dopasować ją do konkretnych cech przestrzeni i przewidywanego sposobu użytkowania.

Legrand przewiduje regulację głównych parametrów za pomocą kompatybilnych narzędzi konfiguracyjnych, umożliwiając precyzyjne dostrojenie bezpośrednio podczas instalacji.

Konfigurowalna czasówka

Detektor umożliwia ustawienie czasu, przez jaki oświetlenie pozostaje włączone po wykryciu obecności.

Zgodnie z parametrami technicznymi produktu minimalny czas załączenia można ustawić od 5 sekund, a maksymalny cykl pracy wynosi 59 minut.

Pozwala to dopasować działanie do stref o różnych wzorcach użytkowania, od ciągów komunikacyjnych po sale, w których użytkownicy przebywają przez dłuższy czas.

Automatyczne działanie w trybie obecności

W trybie obecności system może automatycznie sterować włączaniem i wyłączaniem oświetlenia zgodnie z wykrytą obecnością oraz ustawionymi warunkami oświetleniowymi.

Taka automatyzacja pozwala skrócić czas, w którym oprawy pozostają włączone bez potrzeby, szczególnie w przestrzeniach użytkowanych sporadycznie.

Możliwość pracy w trybie nieobecności

Detektor może być również używany z kompatybilnym przyciskiem do pracy w trybie nieobecności. W tej konfiguracji włączenie odbywa się ręcznie za pomocą przycisku, a wyłączenie może nastąpić ręcznie lub automatycznie po zakończeniu okresu obecności.

Legrand wskazuje jako kompatybilny przycisk do tej aplikacji referencję 077040.

Zasilanie 230 V z przewodem neutralnym

Legrand 048806 wykorzystuje połączenie 3-przewodowe z przewodem neutralnym i pracuje przy napięciu znamionowym 230 V AC.

Obsługiwana częstotliwość pracy wynosi od 50 do 60 Hz.

Jego pobór mocy w trybie czuwania wynosi około 0,8 W, co pozwala utrzymać stale aktywne funkcje detekcji przy niskim zużyciu energii.

Moc łączeniowa do 2.000 W

Aktualna karta katalogowa Legrand wskazuje maksymalną moc łączeniową 2.000 W dla urządzenia.

Określa również maksymalny prąd rozruchowy 8,5 A. Podłączane obciążenie należy zawsze dobierać z uwzględnieniem tych wartości oraz specyfiki zastosowanej technologii oświetleniowej.

Montaż podtynkowy w suficie podwieszanym

Detektor został zaprojektowany przede wszystkim do montażu podtynkowego w suficie. Można go zamocować bezpośrednio w suficie podwieszanym za pomocą dołączonych pazurków montażowych.

Można go również zainstalować w puszce Batibox o głębokości 50 mm, co zapewnia różne możliwości integracji z systemem instalacyjnym budynku.

Możliwość montażu natynkowego

Choć produkt jest przeznaczony głównie do montażu podtynkowego, Legrand dopuszcza instalację natynkową na suficie za pomocą specjalnego akcesorium referencja 048875.

Takie rozwiązanie ułatwia zastosowanie detektora podczas modernizacji lub w przestrzeniach, w których montaż podtynkowy nie jest możliwy.

Połączenie za pomocą zacisków automatycznych

Legrand 048806 wyposażono w zaciski automatyczne, które ułatwiają i przyspieszają okablowanie podczas instalacji.

System ten eliminuje konieczność tradycyjnego dokręcania śrub w połączeniach detektora i zapewnia szybkie oraz bezpieczne podłączenie przy użyciu odpowiednich przewodów.

Konfiguracja za pomocą narzędzia Legrand

Parametry detektora można precyzyjnie regulować za pomocą narzędzia konfiguracyjnego Legrand referencja 088240.

Umożliwia to dostosowanie na miejscu instalacji takich czynników jak czułość i poziom jasności, aby uzyskać bardziej odpowiednią reakcję do wymiarów, warunków otoczenia i sposobu użytkowania danej przestrzeni.

Stopień ochrony IP20 do wnętrz

Detektor posiada stopień ochrony IP20 i jest przeznaczony głównie do instalacji wewnętrznych w suchych pomieszczeniach.

Zakres temperatury otoczenia pracy wynosi od -5 do 45 stopni Celsjusza, co pozwala na stosowanie go w typowych warunkach biur, placówek edukacyjnych, sal konferencyjnych i innych budynków wewnętrznych.

Biała obudowa z tworzywa termoplastycznego

Korpus czujnika wykonano z białego tworzywa termoplastycznego, z błyszczącym wykończeniem i odcieniem zbliżonym do RAL 9003.

Jego dyskretny design ułatwia wizualną integrację z białymi sufitami spotykanymi w biurach, lokalach handlowych i przestrzeniach komercyjnych.

Parametry techniczne Legrand 048806

• Marka: Legrand.
• Gama: Mosaic.
• Referencja: 048806.
• Kod EAN: 3245060488062.
• Typ produktu: detektor ruchu i obecności do oświetlenia.
• Technologia detekcji: pasywna podczerwień i ultradźwięki.
• Kąt detekcji: 360 stopni.
• Średnica pokrycia: 8 metrów.
• Optymalna wysokość montażu: 2,5 metra.
• Maksymalny zasięg boczny: 4 metry.
• Maksymalny zasięg frontalny: 6 metrów.
• Optymalna odległość między detektorami: 6 metrów.
• Sterowanie według poziomu światła dziennego: tak.
• Regulowana czułość: tak.
• Regulowany próg jasności: od 5 do 1.275 luksów.
• Minimalny czas załączenia: 5 sekund.
• Maksymalny czas pracy: 59 minut.
• Napięcie znamionowe: 230 V AC.
• Częstotliwość: od 50 do 60 Hz.
• Typ połączenia: 3 przewody z przewodem neutralnym.
• Maksymalna moc łączeniowa: 2.000 W.
• Maksymalny prąd rozruchowy: 8,5 A.
• Pobór mocy w trybie czuwania: 0,8 W.
• Połączenie elektryczne: zaciski automatyczne.
• Typ montażu: podtynkowy w suficie.
• Bezpośrednie mocowanie w suficie podwieszanym: tak, za pomocą dołączonych pazurków.
• Instalacja w puszce: kompatybilna z puszką Batibox o głębokości 50 mm.
• Montaż natynkowy: możliwy z akcesorium Legrand 048875.
• Stopień ochrony: IP20.
• Temperatura otoczenia pracy: od -5 do 45 stopni Celsjusza.
• Materiał: termoplastyczny.
• Kolor: biały.
• Kolor zbliżony: RAL 9003.
• Praca zdalna: tak.
• Kompatybilne narzędzie konfiguracyjne: Legrand 088240.
• Tryb nieobecności za pomocą przycisku: tak.
• Kompatybilny przycisk wskazany przez Legrand: referencja 077040.

Precyzyjna detekcja do automatyzacji oświetlenia

Legrand 048806 łączy pasywną podczerwień i ultradźwięki, aby zapewnić detekcję obecności 360 stopni w przestrzeniach o średnicy do 8 metrów. Technologia dwut technologii poprawia wykrywanie w biurach, salach konferencyjnych, klasach i otwartych przestrzeniach, gdzie celem jest niezawodna automatyzacja oświetlenia.

Regulacja czułości i jasności, konfigurowalna czasówka, niski pobór mocy w trybie czuwania, połączenie za pomocą zacisków automatycznych oraz różne opcje montażu pozwalają dopasować detektor do konkretnych potrzeb każdej instalacji i wykorzystać dostępne światło dzienne do ograniczenia niepotrzebnych załączeń.
