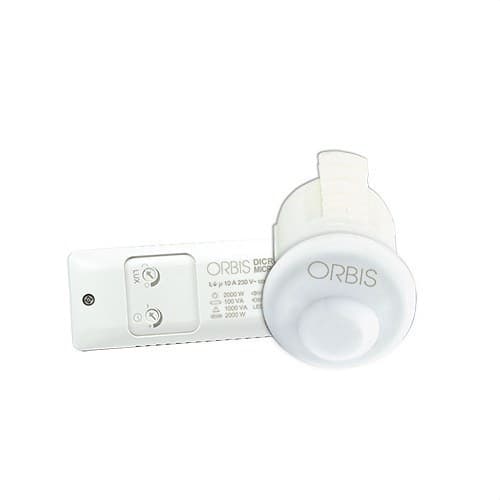

Detektor ruchu Dicromat MICRO EMPT.SUFITOWY 360° 16MM 1 OBWÓD ZAKRES DET.: Ø4M(PRZESUNIĘCIE

Detektor ruchu Orbis DICROMAT MICRO, referencja OB133612, to kompaktowy czujnik do automatycznego włączania i wyłączania oświetlenia w pomieszczeniach wewnętrznych. Został zaprojektowany do montażu podtynkowego w suficie i wyróżnia się dyskretną głowicą detekcyjną o średnicy zaledwie 16 mm, zapewniając kąta detekcji 360° oraz zasięg do 4 metrów średnicy przy wysokości montażu 2,5 metra.

Jego niewielki rozmiar sprawia, że jest szczególnie odpowiedni do szaf, wind, wejść do mieszkań, kabin łazienkowych i innych małych przestrzeni, w których chce się zautomatyzować oświetlenie, zachowując czujnik praktycznie zintegrowany z sufitem. Umożliwia regulację zarówno czasu świecenia, jak i poziomu jasności, przy którym ma zadziałać.

Wykrywanie ruchu 360°

DICROMAT MICRO oferuje pokrycie detekcji 360°, odpowiednie do instalacji sufitowych, gdzie konieczne jest monitorowanie ruchu wokół czujnika. Zgodnie z dokumentacją Orbis, zamontowany na wysokości 2,5 metra zapewnia pole detekcji do 4 metrów średnicy.

Oficjalna taryfa Orbis określa zasięg Ø4 metrów dla ruchu poprzecznego oraz Ø2 metrów dla ruchu frontalnego na wysokości 2,5 metra, dlatego skuteczna czułość różni się w zależności od kierunku, z jakiego osoba przecina strefę detekcji.

Głowica detekcyjna o średnicy zaledwie 16 mm

Jedną z głównych cech Orbis DICROMAT MICRO jest niewielki element detekcyjny. Widoczna głowica ma średnicę zaledwie 16 mm i jest przeznaczona do montażu podtynkowego w suficie, pomagając uzyskać wyjątkowo dyskretną instalację.

Moduł elektroniczny pozostaje ukryty nad sufitem podwieszanym, a widoczny jest jedynie niewielki czujnik, co jest szczególnie interesujące w przestrzeniach, w których estetyka i integracja systemu oświetlenia mają duże znaczenie.

Regulowany czas podtrzymania od 6 sekund do 12 minut

Detektor pozwala ustawić czas, przez jaki obwód pozostanie załączony po wykryciu ruchu. Zakres regulacji czasu wynosi od 6 sekund do 12 minut.

Taka regulacja umożliwia dopasowanie działania do rodzaju pomieszczenia. Krótkie czasy mogą być przydatne w strefach szybkiego przejścia, natomiast dłuższy czas podtrzymania sprawdzi się w miejscach, w których użytkownicy przebywają dłużej.

Czujnik zmierzchowy z regulacją

DICROMAT MICRO posiada regulację czułości oświetleniowej w zakresie od 5 do 3000 luksów. Dzięki temu można go skonfigurować tak, aby oświetlenie włączało się tylko wtedy, gdy poziom światła otoczenia spadnie poniżej wybranej wartości.

Połączenie detekcji ruchu i sterowania zależnego od natężenia światła pomaga uniknąć niepotrzebnych załączeń, gdy dostępne jest wystarczające światło naturalne, wspierając optymalizację zużycia energii w instalacji.

Jeden obwód o obciążalności do 10 A

Detektor steruje jednym obwodem i ma zdolność łączeniową 10 A przy 230 V AC z cos φ = 1. Maksymalne dopuszczalne obciążenie zależy od technologii podłączonego oświetlenia.

• Żarówki żarowe: do 2000 W.
• Świetlówki: do 100 VA.
• Halogeny niskonapięciowe 12 V AC: do 1000 VA.
• Halogeny 230 V AC: do 2000 W.
• Lampy energooszczędne: do 100 VA.
• Downlighty: do 100 VA.
• Oświetlenie LED: do 50 VA.

Zasilanie 230 V

Orbis DICROMAT MICRO działa przy zasilaniu 230 V AC ±10% i częstotliwości znamionowej 50 Hz. Jego własny pobór mocy wynosi 1 W, co odpowiada 8 VA pojemnościowych.

Podłączenie elektryczne odbywa się za pomocą zacisków śrubowych i obsługuje przewody o przekroju do 2,5 mm².

Zaprojektowany do przestrzeni wewnętrznych

Detektor ma stopień ochrony IP20 zgodnie z EN 60529 oraz klasę ochronności II przy prawidłowym montażu. Jest przeznaczony do pomieszczeń wewnętrznych chronionych przed wodą i bezpośrednią wilgocią.

Zakres temperatury pracy wynosi od 0 do 45 °C, natomiast podczas transportu i przechowywania dopuszczalne są temperatury od -10 do 60 °C.

Zastosowania Orbis DICROMAT MICRO

Jego niewielki rozmiar i okrągła strefa detekcji czynią go szczególnie odpowiednim rozwiązaniem do automatyzacji oświetlenia małych przestrzeni i wewnętrznych stref przejściowych.

• Szafy i garderoby.
• Windy.
• Wejścia do mieszkań.
• Kabiny WC i łazienki.
• Małe korytarze i strefy przejścia.
• Sufity podwieszane, gdzie liczy się dyskretna instalacja.

Dane techniczne Orbis DICROMAT MICRO OB133612

• Marka: Orbis.
• Referencja: OB133612.
• Model: DICROMAT MICRO.
• Typ: detektor ruchu / obecności do oświetlenia.
• Liczba obwodów: 1.
• Montaż: podtynkowy w suficie.
• Średnica głowicy detekcyjnej: 16 mm.
• Kąt detekcji: 360°.
• Maksymalny zasięg detekcji: Ø4 m przy wysokości 2,5 m.
• Detekcja poprzeczna: Ø4 m przy wysokości 2,5 m.
• Detekcja frontalna: Ø2 m przy wysokości 2,5 m.
• Zakres czasu podtrzymania: 6 sekund do 12 minut.
• Czułość oświetleniowa: 5-3000 luksów.
• Zasilanie: 230 V AC ±10%.
• Częstotliwość: 50 Hz.
• Zdolność łączeniowa: 10 A / 230 V AC, cos φ = 1.
• Pobór mocy: 1 W (8 VA pojemnościowych).
• Wykrywanie przejścia przez zero: nie.
• Połączenie: zacisk śrubowy.
• Maksymalny przekrój przewodu: 2,5 mm².
• Stopień ochrony: IP20.
• Klasa ochronności: Klasa II przy prawidłowym montażu.
• Temperatura pracy: 0 do 45 °C.
• Temperatura transportu i przechowywania: -10 do 60 °C.
• Waga: 115 + 35 g.

Automatyczne sterowanie oświetleniem przy minimalnej widoczności urządzenia

Orbis DICROMAT MICRO OB133612 łączy detekcję ruchu 360°, regulację natężenia światła i regulowany czas podtrzymania w wyjątkowo dyskretnym formacie. Jego głowica detekcyjna o średnicy zaledwie 16 mm pozwala zautomatyzować oświetlenie bez montowania masywnego czujnika na suficie.

Dzięki zasięgowi do 4 metrów średnicy, regulacji od 5 do 3000 luksów oraz czasowi podtrzymania od 6 sekund do 12 minut, oferuje praktyczne rozwiązanie do ograniczenia niepotrzebnych załączeń i automatyzacji małych przestrzeni wewnętrznych.

Ważne: podłączone obciążenie musi być zgodne z limitami wskazanymi przez Orbis dla każdej technologii oświetlenia. Urządzenie powinno być instalowane wewnątrz przez wykwalifikowany personel, zgodnie ze schematem podłączenia i instrukcjami producenta.
