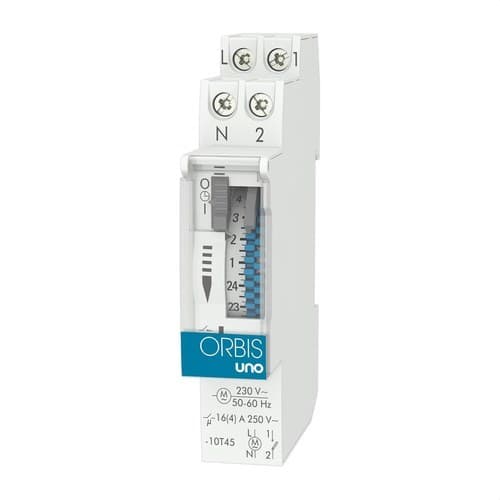

Analogowy programator czasowy UNO D 230V

Analogowy wyłącznik czasowy Orbis UNO D, numer referencyjny OB400132, to modułowy programator elektromechaniczny przeznaczony do automatyzacji codziennego włączania i wyłączania obwodów elektrycznych. Pracuje przy napięciu 230 V, posiada tarczę 24-godzinną z minimalnym krokiem programowania 15 minut oraz oferuje styk bezpotencjałowy o obciążalności 16(4) A przy 250 V AC.

Jego wyjątkowo kompaktowa konstrukcja zajmuje zaledwie 1 moduł DIN o szerokości 17,5 mm, co ułatwia montaż w rozdzielnicach elektrycznych o ograniczonej przestrzeni. UNO D jest przeznaczony do sterowania oświetleniem, pompami, klimatyzacją, nawadnianiem i innymi urządzeniami elektrycznymi, które mają powtarzać ten sam harmonogram każdego dnia. Ta wersja działa bez podtrzymania chodu i posiada ręczny przełącznik OFF-Automatyczny-ON.

Dobowe programowanie 24-godzinne

Orbis UNO D wykorzystuje analogową tarczę 24-godzinną, która umożliwia natychmiastowy podgląd ustawionych okresów załączenia i wyłączenia. Wybrany program powtarza się automatycznie każdego dnia.

Programowanie odbywa się za pomocą 96 zapadek zintegrowanych z tarczą. Każda zapadka odpowiada 15 minutom, co pozwala ustawić różne okresy pracy w ciągu doby bez potrzeby korzystania z ekranów, aplikacji ani cyfrowych systemów konfiguracji.

Minimalny czas przełączenia 15 minut

Minimalny interwał programowania UNO D wynosi 15 minut. Taka rozdzielczość jest odpowiednia do wielu zastosowań, w których wymagane jest automatyczne sterowanie urządzeniami w określonych przedziałach czasowych.

Można go używać na przykład do ustawienia kilku załączeń i wyłączeń w ciągu dnia dla oświetlenia, pomp, urządzeń klimatyzacyjnych lub innych odbiorników zgodnych z obciążalnością styku.

Wersja bez podtrzymania chodu

Numer referencyjny OB400132 odpowiada konkretnie wersji UNO D bez podtrzymania chodu. Mechanizm czasowy pracuje zsynchronizowany z zasilaniem sieciowym i nie posiada baterii podtrzymującej przesuw tarczy podczas przerwy w zasilaniu.

Zapadki zachowują fizycznie ustawiony program, jednak po zaniku zasilania może być konieczne ponowne ustawienie aktualnej godziny na tarczy.

Ręczny przełącznik OFF, automatyczny i ON

Na froncie znajduje się przełącznik umożliwiający wybór jednego z trzech trybów pracy i sterowanie obwodem bez zmiany ustawionego programu:

• OFF: utrzymuje obwód wyłączony.
• Automatyczny: załącza i wyłącza wyjście zgodnie z programem tarczy.
• ON: utrzymuje obwód stale załączony.

Funkcja ta ułatwia prace konserwacyjne, testy lub sytuacje doraźne, w których konieczne jest tymczasowe anulowanie programu czasowego.

Styk bezpotencjałowy 16(4) A

UNO D wyposażony jest w wyjściowy styk bezpotencjałowy o znamionowej obciążalności 16(4) A przy 250 V AC. Taka konfiguracja pozwala stosować wyłącznik czasowy w różnych obwodach sterowania i mocy, zawsze w granicach określonych przez Orbis.

Maksymalna dopuszczalna moc zależy od rodzaju podłączonego odbiornika, ponieważ różne technologie oświetlenia mają odmienne prądy rozruchowe i charakterystyki elektryczne.

Kompatybilny z różnymi typami oświetlenia

Orbis podaje następujące maksymalne zalecane obciążenia dla wyłącznika czasowego UNO:

• Żarówki żarowe: do 2500 W.
• Świetlówki: do 1200 VA.
• Halogeny niskonapięciowe 12 V AC: do 2000 VA.
• Halogeny 230 V AC: do 2500 W.
• Źródła energooszczędne: do 1000 VA.
• Downlighty: do 900 VA.
• Oświetlenie LED: do 100 VA.

Ultrakompaktowy format 1 modułu DIN

Jedną z głównych zalet Orbis UNO D jest jego niewielki rozmiar. Urządzenie zajmuje tylko 17,5 mm szerokości, czyli jeden moduł DIN, dzięki czemu można je zamontować w rozdzielnicach elektrycznych, gdzie dostępna przestrzeń jest ograniczona.

Jego wymiary zewnętrzne wynoszą około 17,5 x 90 x 66 mm i jest przystosowany do montażu na szynie DIN 35 mm zgodnie z EN 60715.

Przezroczysta, plombowalna pokrywa

Strefa programowania jest chroniona przez przezroczystą, plombowalną pokrywę. Takie rozwiązanie umożliwia wizualną kontrolę godziny i zaprogramowanych okresów, a jednocześnie pomaga zapobiegać przypadkowym manipulacjom lub nieautoryzowanym zmianom.

Cecha ta jest szczególnie przydatna w wspólnotach mieszkaniowych, lokalach handlowych, budynkach publicznych i rozdzielnicach dostępnych dla różnych użytkowników.

Dokładność mechanizmu czasowego

Orbis podaje dokładność pracy na poziomie około ±1 sekundy na dobę przy temperaturze odniesienia 22 °C. Pobór własny mechanizmu wynosi około 0,5 W.

Ponieważ jest to system elektromechaniczny, programowanie odbywa się bezpośrednio na przedniej tarczy i nie wymaga zewnętrznych urządzeń ani elektronicznych procedur konfiguracji.

Stopień ochrony IP20 i montaż w rozdzielnicy

UNO D ma stopień ochrony IP20 zgodnie z EN 60529 oraz klasę ochrony II przy prawidłowym montażu. Jest przeznaczony do instalacji wewnątrz zabezpieczonych rozdzielnic elektrycznych.

Zakres temperatury pracy wynosi od -10 do +50 °C, co pozwala na zastosowanie w wielu instalacjach mieszkaniowych, komercyjnych i profesjonalnych.

Zastosowania Orbis UNO D

Dzięki dobowemu programowaniu i formatowi jednego modułu UNO D może być używany do automatyzacji szerokiej gamy obwodów elektrycznych:

• Oświetlenie wewnętrzne i zewnętrzne.
• Witryny sklepowe i szyldy świetlne.
• Pompy wodne.
• Systemy nawadniania.
• Stacje uzdatniania i urządzenia pomocnicze basenów.
• Kompatybilne urządzenia klimatyzacyjne.
• Ogrzewanie elektryczne w granicach obciążenia.
• Instalacje w domach i wspólnotach mieszkaniowych.
• Lokale handlowe i biura.
• Kompatybilne zastosowania komercyjne i przemysłowe.

Dane techniczne Orbis UNO D OB400132

• Marka: Orbis.
• Numer referencyjny: OB400132.
• Model: UNO D.
• Typ: analogowy elektromechaniczny wyłącznik czasowy.
• Programowanie: dobowe.
• Tarcza: 24-godzinna.
• Liczba zapadek: 96.
• Minimalny czas przełączenia: 15 minut.
• Podtrzymanie chodu: nie.
• Zasilanie: 230 V AC.
• Częstotliwość: 50-60 Hz.
• Styk: bezpotencjałowy.
• Zdolność łączeniowa: 16(4) A przy 250 V AC.
• Przełącznik ręczny: OFF / Automatyczny / ON.
• Dokładność pracy: ±1 s/dobę przy 22 °C.
• Pobór własny: około 0,5 W.
• Maksymalne obciążenie żarowe: 2500 W.
• Maksymalne obciążenie świetlówkowe: 1200 VA.
• Maksymalne obciążenie halogenowe 12 V AC: 2000 VA.
• Maksymalne obciążenie halogenowe 230 V AC: 2500 W.
• Maksymalne obciążenie energooszczędne: 1000 VA.
• Maksymalne obciążenie downlightów: 900 VA.
• Maksymalne obciążenie LED: 100 VA.
• Montaż: szyna DIN 35 mm zgodnie z EN 60715.
• Szerokość: 1 moduł DIN, 17,5 mm.
• Wymiary przybliżone: 17,5 x 90 x 66 mm.
• Pokrywa: przezroczysta i plombowalna.
• Stopień ochrony: IP20 zgodnie z EN 60529.
• Klasa ochrony: klasa II przy prawidłowym montażu.
• Temperatura pracy: -10 do +50 °C.

Dobowe programowanie w jednym module

Orbis UNO D OB400132 oferuje kompaktowe i proste rozwiązanie do automatyzacji obwodów, które codziennie powtarzają te same godziny pracy. Interwały 15-minutowe pozwalają precyzyjnie ustawić różne okresy działania w ciągu 24 godzin.

Styk 16(4) A, trójpozycyjny przełącznik ręczny, plombowalna pokrywa i szerokość zaledwie 17,5 mm sprawiają, że UNO D jest praktycznym wyborem zarówno do nowych rozdzielnic, jak i do modernizacji, gdzie dostępna przestrzeń jest ograniczona.

Ważne: ten numer referencyjny odpowiada wersji UNO D bez podtrzymania chodu. Jeśli konieczne jest utrzymanie pracy zegara podczas przerw w zasilaniu, Orbis oferuje wariant UNO QRD z podtrzymaniem. Instalację należy wykonać zgodnie z instrukcjami producenta i z zachowaniem podanych maksymalnych obciążeń.
