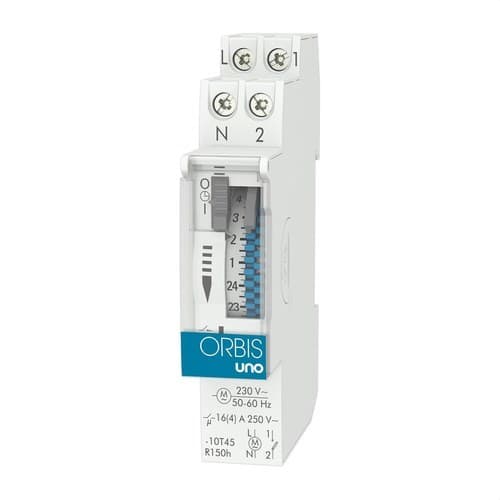

Analogowy programator czasowy UNO QRD 230V

Analogowy wyłącznik czasowy Orbis UNO QRD, numer referencyjny OB400232, to modułowy programator elektromechaniczny przeznaczony do automatyzacji codziennego włączania i wyłączania obwodów elektrycznych. Pracuje przy napięciu 230 V, posiada tarczę 24-godzinną z minimalnym odstępem programowania 15 minut oraz rezerwę chodu 150 godzin, która podtrzymuje pracę zegara podczas przerw w zasilaniu.

Jego kompaktowa konstrukcja zajmuje zaledwie 1 moduł DIN o szerokości 17,5 mm, co ułatwia montaż nawet w rozdzielnicach elektrycznych z ograniczoną ilością miejsca. Wyposażony jest w styk normalnie otwarty 16(4) A / 250 V AC, wymienny akumulator NiMH oraz ręczny przełącznik z pozycjami: praca automatyczna, wyłączenie i stałe włączenie.

Codzienne programowanie 24-godzinne

Orbis UNO QRD wykorzystuje analogową tarczę 24-godzinną do ustawiania okresów załączania i wyłączania obwodu. Ustawiony program powtarza się automatycznie każdego dnia, dlatego jest szczególnie praktyczny w zastosowaniach, w których harmonogram pracy jest podobny od poniedziałku do niedzieli.

Tarcza zawiera 96 segmentów programowania. Każdy z nich odpowiada 15-minutowemu interwałowi, umożliwiając ustawienie różnych przedziałów pracy w ciągu dnia bez potrzeby korzystania z wyświetlaczy cyfrowych, aplikacji ani konfiguracji elektronicznej.

Minimalny czas przełączenia 15 minut

Minimalny czas między zaprogramowanym włączeniem a wyłączeniem wynosi 15 minut. Taka rozdzielczość pozwala z wystarczającą precyzją automatyzować wiele urządzeń domowych, wspólnotowych i profesjonalnych, takich jak oświetlenie, ogrzewanie, nawadnianie, pompy czy systemy pomocnicze.

Orbis podaje dla tarczy dziennej dokładność przełączania na poziomie około ±5 minut.

Rezerwa chodu 150 godzin

Główną różnicą między UNO QRD a modelem UNO D bez rezerwy jest zastosowanie akumulatora, który podtrzymuje pracę zegara po zaniku zasilania.

Orbis podaje autonomię 150 godzin. Dzięki tej rezerwie chwilowa przerwa w dostawie prądu nie wymaga natychmiastowego ponownego ustawiania czasu programatora, ponieważ zegar nadal pracuje, dopóki akumulator ma wystarczający poziom naładowania.

Wymienny akumulator NiMH

UNO QRD wykorzystuje akumulator NiMH 1,2 V typu V80H. Orbis podaje, że akumulator jest wymienny, co pozwala zastąpić go po zakończeniu okresu eksploatacji bez konieczności wymiany całego wyłącznika czasowego.

Akumulator ładuje się, gdy urządzenie pozostaje podłączone do zasilania.

Trójpozycyjny przełącznik ręczny

Na froncie znajduje się przełącznik umożliwiający zmianę pracy obwodu bez modyfikowania ustawionego programu. Użytkownik może wybrać trzy tryby:

• Automatyczny: obwód pracuje zgodnie z harmonogramem ustawionym za pomocą segmentów.
• Wyłączony: wyjście pozostaje odłączone niezależnie od programu.
• Stałe włączenie: wyjście pozostaje stale załączone.

Funkcja ta jest przydatna podczas konserwacji, testów, urlopu lub w sytuacjach, gdy trzeba tymczasowo anulować program dzienny.

Styk normalnie otwarty 16(4) A

UNO QRD posiada styk normalnie otwarty o zdolności łączeniowej 16(4) A przy 250 V AC. Styk między zaciskami 1 i 2 jest bezpotencjałowy, co ułatwia integrację z różnymi obwodami sterowania.

Maksymalne dopuszczalne obciążenie zależy od rodzaju podłączonego odbiornika, dlatego należy przestrzegać wartości zalecanych przez Orbis.

Kompatybilny z różnymi typami obciążeń

• Żarówki żarowe: do 2500 W.
• Świetlówki: do 1200 VA.
• Halogeny niskonapięciowe 12 V AC: do 2000 VA.
• Halogeny 230 V AC: do 2500 W.
• Źródła energooszczędne: do 1000 VA.
• Downlighty: do 900 VA.
• Oświetlenie LED: do 100 VA.

W przypadku obciążeń elektronicznych lub urządzeń o dużych prądach rozruchowych szczególnie ważne jest sprawdzenie, czy nie zostaną przekroczone limity określone przez producenta.

Tylko 1 moduł DIN szerokości

Orbis UNO QRD wyróżnia się kompaktową formą. Zajmuje jedynie 17,5 mm szerokości, czyli jeden moduł DIN, co ułatwia jego montaż w istniejących rozdzielnicach, gdzie dostępna przestrzeń może być ograniczona.

Został zaprojektowany do montażu na szynie DIN 35 mm zgodnie z EN 60715 i ma wymiary zewnętrzne około 17,5 x 90 x 66 mm.

Boczna tarcza i proste programowanie

Boczna tarcza umożliwia bezpośredni podgląd i zmianę interwałów pracy. Programowanie polega na przesuwaniu segmentów odpowiadających okresom, w których obwód ma być załączony lub wyłączony.

Jako system analogowy nie wymaga menu ani zewnętrznych narzędzi, co ułatwia zarówno pierwsze uruchomienie, jak i późniejsze zmiany harmonogramu.

Przezroczysta, plombowalna pokrywa

Strefa programowania posiada przezroczyste, plombowalne okienko. Rozwiązanie to umożliwia wizualną kontrolę ustawień, a jednocześnie pomaga zapobiegać przypadkowym manipulacjom lub nieautoryzowanym zmianom.

Cecha ta jest szczególnie przydatna w budynkach wielorodzinnych, obiektach publicznych, biurach, sklepach i innych rozdzielnicach dostępnych dla wielu osób.

Niski pobór własny

Pobór własny podawany przez Orbis wynosi około 0,5 W, czyli 0,6 VA. Mechanizm kwarcowy zapewnia dokładność chodu ±1 sekunda na 24 godziny w temperaturze odniesienia 23 °C.

Stopień ochrony IP20 do montażu w rozdzielnicy

UNO QRD ma stopień ochrony IP20 zgodnie z EN 60529 oraz klasę II przy prawidłowym montażu. Jest przeznaczony do instalacji wewnątrz rozdzielnic elektrycznych chronionych przed wodą i bezpośrednim dostępem do zacisków.

Zakres temperatury pracy wynosi od -10 do +45 °C. Dla transportu i przechowywania Orbis podaje zakres od -20 do +60 °C.

Zastosowania Orbis UNO QRD

Programowanie dzienne i rezerwa chodu pozwalają stosować OB400232 w wielu aplikacjach, w których trzeba automatycznie powtarzać ten sam harmonogram:

• Oświetlenie wewnętrzne i zewnętrzne.
• Witryny sklepowe i szyldy świetlne.
• Systemy ogrzewania.
• Pompy wodne.
• Systemy nawadniania.
• Oczyszczalnie basenowe.
• Urządzenia elektryczne w domach i wspólnotach mieszkaniowych.
• Biura i lokale handlowe.
• Budynki użyteczności publicznej.
• Kompatybilne zastosowania przemysłowe i rolnicze.

Dane techniczne Orbis UNO QRD OB400232

• Marka: Orbis.
• Numer referencyjny: OB400232.
• Model: UNO QRD.
• Typ: analogowy modułowy wyłącznik czasowy.
• Programowanie: dzienne.
• Tarcza: 24-godzinna.
• Liczba segmentów: 96.
• Minimalny czas przełączenia: 15 minut.
• Dokładność przełączania: ±5 minut.
• Zasilanie: 230 V AC ±10%.
• Częstotliwość: 50-60 Hz.
• Rezerwa chodu: 150 godzin.
• Akumulator: NiMH 1,2 V typu V80H, ładowalny i wymienny.
• Typ styku: normalnie otwarty.
• Styk bezpotencjałowy: tak, między zaciskami 1-2.
• Zdolność łączeniowa: 16(4) A przy 250 V AC.
• Sterowanie ręczne: automatyczne / wyłączone / stałe włączenie.
• Dokładność zegara: ±1 s/24 h przy 23 °C.
• Pobór własny: 0,6 VA, około 0,5 W.
• Maksymalne obciążenie żarowe: 2500 W.
• Maksymalne obciążenie świetlówkowe: 1200 VA.
• Maksymalne obciążenie halogenowe 12 V AC: 2000 VA.
• Maksymalne obciążenie halogenowe 230 V AC: 2500 W.
• Maksymalne obciążenie energooszczędne: 1000 VA.
• Maksymalne obciążenie downlight: 900 VA.
• Maksymalne obciążenie LED: 100 VA.
• Montaż: szyna DIN 35 mm.
• Liczba modułów: 1.
• Szerokość: 17,5 mm.
• Wymiary przybliżone: 17,5 x 90 x 66 mm.
• Masa netto: około 73 g.
• Przyłącze: zaciski śrubowe.
• Maksymalny przekrój przewodu: 4 mm².
• Maksymalny moment dokręcania: 0,8 Nm.
• Pokrywa plombowalna: tak.
• Stopień ochrony: IP20 zgodnie z EN 60529.
• Klasa ochrony: klasa II przy prawidłowym montażu.
• Znamionowe napięcie udarowe: 4 kV.
• Temperatura pracy: od -10 do +45 °C.
• Temperatura transportu i przechowywania: od -20 do +60 °C.

Programowanie dzienne z podtrzymaniem przy zaniku zasilania

Orbis UNO QRD OB400232 łączy prostotę analogowego wyłącznika czasowego z rezerwą chodu 150 godzin. Ta cecha pozwala utrzymać pracę zegara podczas chwilowych przerw w zasilaniu, co stanowi istotną przewagę nad modelem UNO D bez rezerwy.

Programowanie co 15 minut, styk 16(4) A, wymienny akumulator i format jednego modułu DIN czynią z niego szczególnie praktyczne rozwiązanie do automatyzacji codziennych obwodów w rozdzielnicach o ograniczonej przestrzeni.

Ważne: numer referencyjny OB400232 odpowiada dziennemu modelowi UNO QRD z rezerwą chodu. Do programowania tygodniowego Orbis oferuje model UNO QRS. Instalację należy wykonać zgodnie z instrukcją producenta i z zachowaniem podanych maksymalnych obciążeń.
