Analogowy wyłącznik czasowy 2.DUO QRD 230V

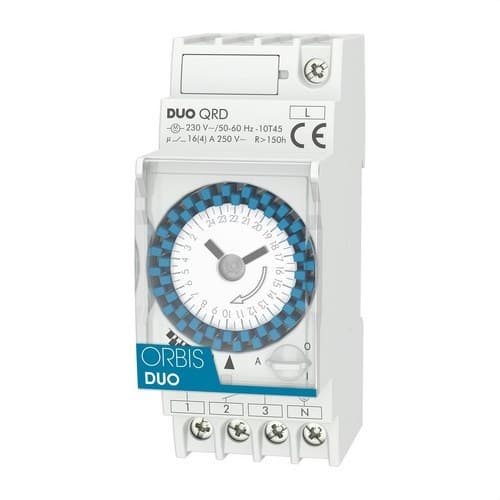

Analogowy wyłącznik czasowy Orbis DUO QRD, numer referencyjny OB292032, to modułowy programator elektromechaniczny przeznaczony do automatyzacji codziennego włączania i wyłączania obwodów elektrycznych. Pracuje przy napięciu 230 V, posiada frontową tarczę 24-godzinną z minimalnym interwałem programowania 30 minut oraz rezerwę chodu ponad 150 godzin, aby utrzymać pracę zegara podczas przerw w zasilaniu.

Format 2 modułów umożliwia bezpośredni montaż na szynie DIN 35 mm wewnątrz rozdzielnicy. DUO QRD wyposażony jest w przełączny styk 16(4) A / 250 V AC, wymienny akumulator ładowalny oraz trójpozycyjny przełącznik ręczny pozwalający wybrać tryb automatyczny, stałe włączenie lub stałe wyłączenie.

Programowanie dzienne za pomocą tarczy 24-godzinnej

Orbis DUO QRD wykorzystuje analogową tarczę do programowania dziennego, która pozwala łatwo odczytać skonfigurowane okresy pracy. Ustalony cykl powtarza się co 24 godziny, co jest szczególnie praktyczne dla urządzeń, które mają działać codziennie według tego samego harmonogramu.

Tarcza posiada 48 segmentów, a każdy z nich odpowiada interwałowi 30 minut. Dzięki temu można zaprogramować różne okresy załączania i wyłączania w ciągu dnia bez konieczności korzystania z ekranów, cyfrowych menu czy aplikacji.

Minimalny czas załączenia 30 minut

Minimalny czas każdego programowalnego okresu wynosi 30 minut. Programowanie odbywa się poprzez przesuwanie segmentów tarczy odpowiadających przedziałom, w których obwód ma pozostać aktywny.

Ten mechaniczny system ułatwia szybką i czytelną konfigurację, szczególnie odpowiednią do oświetlenia, pomp, ogrzewania, filtrów basenowych i innych urządzeń, które nie wymagają załączeń trwających kilka minut lub sekund.

Rezerwa chodu ponad 150 godzin

Wersja QRD zawiera akumulator ładowalny, który zapewnia rezerwę chodu ponad 150 godzin. Dzięki temu mechanizm zegarowy może nadal pracować, nawet jeśli nastąpi chwilowa przerwa w zasilaniu.

Funkcja ta zapobiega natychmiastowej utracie czasu przez zegar podczas zaniku napięcia i pozwala zachować skonfigurowany cykl czasowy. Akumulator można wymienić zgodnie z procedurą określoną przez Orbis.

Trójpozycyjny przełącznik ręczny

Na froncie znajduje się ręczne pokrętło umożliwiające bezpośredni wybór jednego z trzech trybów pracy:

• I - Stałe włączenie: utrzymuje styk wyjściowy w stanie załączenia niezależnie od programu.
• 0 - Stałe wyłączenie: utrzymuje obwód w stanie rozłączenia.
• A - Automatyczny: obwód pracuje zgodnie z godzinami ustawionymi na tarczy.

Funkcja ta pozwala tymczasowo pominąć program podczas prac serwisowych, okresów urlopowych, testów lub w każdej sytuacji, w której wymagane jest ręczne sterowanie obciążeniem.

Przełączny styk 16(4) A

DUO QRD posiada bezpotencjałowy styk przełączny o zdolności łączeniowej 16(4) A przy 250 V AC. Umożliwia to wykorzystanie styków normalnie otwartego i normalnie zamkniętego zgodnie z wymaganiami obwodu sterowania.

Maksymalna obciążalność zależy od rodzaju podłączonego odbiornika, dlatego należy przestrzegać obciążeń zalecanych przez Orbis.

• Żarówki żarowe: do 3000 W.
• Świetlówki: do 1200 VA.
• Halogeny niskonapięciowe 12 V AC: do 2000 VA.
• Halogeny 230 V AC: do 3000 W.
• Źródła energooszczędne: do 900 VA.
• Oświetlenie LED: do 200 VA.

Kompaktowy format 2 modułów DIN

Programator został zaprojektowany do montażu na symetrycznej szynie 35 mm zgodnej z EN 60715. Zajmuje 2 moduły DIN, czyli 35 mm szerokości, co ułatwia integrację z wyłącznikami nadprądowymi, różnicowoprądowymi oraz innymi elementami sterowania i ochrony w rozdzielnicy.

Jego wymiary zewnętrzne wynoszą około 35 x 88 x 65 mm. Podłączenie odbywa się za pomocą zacisków dla przewodów o przekroju do 4 mm².

Łatwo czytelna tarcza frontowa

W przeciwieństwie do innych programatorów analogowych z tarczą boczną, seria DUO wykorzystuje tarczę frontową, która umożliwia szybkie sprawdzenie godziny i zaprogramowanych okresów nawet po zamontowaniu urządzenia w rozdzielnicy.

Przezroczysta pokrywa chroni elementy programujące i pomaga zapobiegać przypadkowym zmianom segmentów podczas normalnego użytkowania.

Dokładność mechanizmu zegarowego

Orbis podaje dla mechanizmu dokładność chodu do ±1 sekundy na dobę przy temperaturze odniesienia 23 °C. Dla tarczy dziennej wskazana dokładność załączania wynosi około ±5 minut.

Pobór własny wyłącznika czasowego wynosi nie więcej niż 0,5 W, dzięki czemu energia potrzebna do utrzymania pracy mechanizmu jest niewielka.

Stopień ochrony IP20 i klasa II

DUO QRD posiada stopień ochrony IP20 zgodnie z EN 60529 oraz klasę II przy prawidłowym montażu. Jest przeznaczony do instalacji wewnątrz rozdzielnicy elektrycznej, która uniemożliwia dostęp do zacisków po zakończeniu montażu.

Zakres temperatury pracy wynosi od -10 do +45 °C. Orbis zaleca również unikanie montażu bezpośrednio obok silnie indukcyjnych odbiorników, takich jak styczniki lub transformatory, które mogą generować intensywne pola elektromagnetyczne.

Zastosowania Orbis DUO QRD

Codzienne programowanie i styk przełączny pozwalają wykorzystać ten wyłącznik czasowy do automatyzacji wielu urządzeń domowych, komercyjnych i profesjonalnych.

• Filtry basenowe.
• Oświetlenie wewnętrzne i zewnętrzne.
• Witryny sklepowe i podświetlane szyldy.
• Systemy ogrzewania.
• Pompy wodne.
• Systemy nawadniania.
• Urządzenia elektryczne w domach i wspólnotach mieszkaniowych.
• Kompatybilne instalacje komercyjne i przemysłowe.

Dane techniczne Orbis DUO QRD OB292032

• Marka: Orbis.
• Numer referencyjny: OB292032.
• Model: DUO QRD.
• Typ: modułowy analogowy wyłącznik czasowy.
• Programowanie: dzienne.
• Tarcza: 24-godzinna.
• Liczba segmentów: 48.
• Minimalny czas załączenia: 30 minut.
• Zasilanie: 230 V AC.
• Częstotliwość: 50-60 Hz.
• Styk: przełączny.
• Zdolność łączeniowa: 16(4) A przy 250 V AC.
• Rezerwa chodu: ponad 150 godzin.
• Akumulator: ładowalny i wymienny.
• Dokładność chodu: ≤ ±1 s/dobę przy 23 °C.
• Dokładność załączania: około ±5 min przy tarczy dziennej.
• Pobór własny: ≤0,5 W.
• Sterowanie ręczne: stałe włączenie / automatyczny / stałe wyłączenie.
• Maksymalne obciążenie żarowe: 3000 W.
• Maksymalne obciążenie świetlówkowe: 1200 VA.
• Maksymalne obciążenie halogenowe 12 V AC: 2000 VA.
• Maksymalne obciążenie halogenowe 230 V AC: 3000 W.
• Maksymalne obciążenie energooszczędne: 900 VA.
• Maksymalne obciążenie LED: 200 VA.
• Montaż: szyna DIN 35 mm zgodna z EN 60715.
• Szerokość: 2 moduły DIN, 35 mm.
• Przybliżone wymiary: 35 x 88 x 65 mm.
• Maksymalny przekrój przewodu: 4 mm².
• Stopień ochrony: IP20 zgodnie z EN 60529.
• Klasa ochrony: klasa II przy prawidłowym montażu.
• Znamionowe napięcie udarowe: 4 kV.
• Temperatura pracy: -10 do +45 °C.

Proste programowanie dzienne i odporność na przerwy w zasilaniu

Orbis DUO QRD OB292032 oferuje proste rozwiązanie do automatyzacji obwodów, które codziennie powtarzają ten sam harmonogram. Frontowa tarcza ułatwia zarówno programowanie, jak i wizualną kontrolę, a interwały 30-minutowe są odpowiednie dla wielu zastosowań domowych i profesjonalnych.

Rezerwa ponad 150 godzin, wymienny akumulator ładowalny, styk przełączny 16(4) A oraz kompaktowy format dwóch modułów DIN tworzą programator szczególnie polecany do instalacji, w których potrzebne jest łatwe w konfiguracji analogowe sterowanie czasowe oraz utrzymanie pracy zegara podczas chwilowych przerw w zasilaniu.

Ważne: podłączone obciążenie musi mieścić się w granicach określonych przez Orbis dla każdego rodzaju odbiornika. Montaż należy wykonać wewnątrz rozdzielnicy przez wykwalifikowany personel, zgodnie z instrukcją instalacji i podłączenia producenta.
