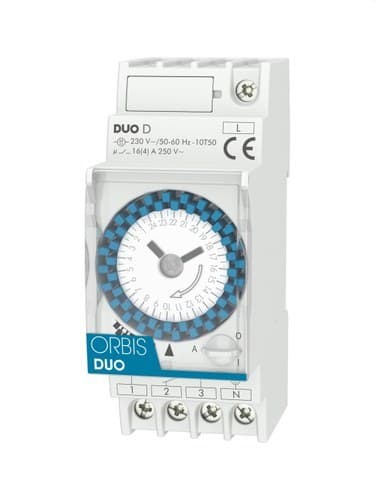

Analogowy wyłącznik czasowy 2 MOD.DUO D 230V

Analogowy zegar sterujący Orbis DUO D, numer referencyjny OB291032, to modułowy programator elektromechaniczny przeznaczony do automatyzacji codziennego włączania i wyłączania obwodów elektrycznych. Pracuje przy napięciu 230 V, posiada 24-godzinną tarczę czołową z minimalnym krokiem programowania 30 minut oraz styk przełączny 16(4) A przy 250 V AC.

Format 2 modułów umożliwia bezpośredni montaż na szynie DIN 35 mm wewnątrz rozdzielnicy elektrycznej. Programowanie odbywa się w prosty sposób za pomocą zapadek na tarczy czołowej, a ręczny selektor pozwala wybrać tryb automatyczny, stałe włączenie lub stałe wyłączenie. Numer OB291032 odpowiada konkretnie modelowi dobowemu bez podtrzymania chodu.

Programowanie dzienne za pomocą tarczy 24-godzinnej

Orbis DUO D wykorzystuje 24-godzinną tarczę czołową do ustawiania okresów załączania i wyłączania obwodu. Skonfigurowany program powtarza się automatycznie każdego dnia, dzięki czemu urządzenie jest szczególnie odpowiednie do instalacji wymagających utrzymania podobnego harmonogramu przez cały tydzień.

Tarcza zawiera 48 zapadek programujących. Każda z nich odpowiada 30-minutowemu interwałowi, umożliwiając definiowanie różnych przedziałów pracy w ciągu doby bez potrzeby stosowania ekranów cyfrowych, aplikacji ani urządzeń zewnętrznych.

Minimalny czas załączenia 30 minut

Minimalny programowalny czas wynosi 30 minut. Taka rozdzielczość jest odpowiednia do sterowania oświetleniem, ogrzewaniem, pompami, filtrami basenowymi, systemami nawadniania i innymi urządzeniami, które muszą pracować przez stosunkowo długie okresy.

Orbis podaje dla dobowej tarczy dokładność przełączania na poziomie około ±5 minut.

Łatwa w odczycie tarcza czołowa

Seria DUO wyróżnia się tarczą czołową, która ułatwia wizualny odczyt godziny oraz zaprogramowanych okresów po zamontowaniu urządzenia w rozdzielnicy.

Programowanie polega na przesuwaniu zapadek do pozycji odpowiadających okresom załączenia i wyłączenia, co zapewnia intuicyjny system szczególnie odpowiedni dla użytkowników preferujących konfigurację analogową.

Trójpozycyjny przełącznik ręczny

Na froncie znajduje się pokrętło ręczne, które pozwala zmienić stan obwodu bez zmiany ustawionego programu:

• I - Stałe włączenie: utrzymuje obwód załączony niezależnie od programu.
• 0 - Stałe wyłączenie: utrzymuje obwód wyłączony.
• A - Automatycznie: wyjście pracuje zgodnie z godzinami ustawionymi na tarczy.

Pozycje te są przydatne podczas prac serwisowych, w okresach urlopowych, testach działania lub w sytuacjach, gdy trzeba tymczasowo wyłączyć program automatyczny.

Wersja bez podtrzymania chodu

Numer OB291032 odpowiada modelowi DUO D, czyli wersji dobowej bez baterii i bez podtrzymania chodu. Po zaniku zasilania mechanizm przestaje pracować do momentu ponownego przywrócenia napięcia.

Zapadki fizycznie utrzymują ustawiony program, jednak po przerwie w zasilaniu może być konieczne ponowne ustawienie aktualnej godziny na tarczy.

Styk przełączny 16(4) A

DUO D wyposażony jest w styk przełączny o obciążalności 16(4) A przy 250 V AC. Taka konfiguracja pozwala wykorzystać zarówno styk normalnie otwarty, jak i normalnie zamknięty, zależnie od potrzeb obwodu.

Maksymalna moc możliwa do podłączenia zależy od rodzaju obciążenia, dlatego należy przestrzegać limitów określonych przez Orbis dla każdego typu odbiornika.

Kompatybilny z różnymi technologiami oświetlenia

• Żarówki żarowe: do 3000 W.
• Świetlówki: do 1200 VA.
• Halogeny niskonapięciowe 12 V AC: do 2000 VA.
• Halogeny 230 V AC: do 3000 W.
• Źródła energooszczędne: do 900 VA.
• Oświetlenie LED: do 200 VA.

W urządzeniach o dużych prądach rozruchowych należy szczególnie sprawdzić, czy rzeczywiste obciążenie mieści się w specyfikacji producenta.

Modułowy format 2 modułów DIN

Zegar sterujący zajmuje 2 moduły DIN, czyli 35 mm szerokości, i montuje się go na szynie DIN 35 mm. Jego wymiary zewnętrzne wynoszą około 35 x 88 x 65 mm, co ułatwia integrację z zabezpieczeniami i innymi elementami sterowania w rozdzielnicy elektrycznej.

Podłączenie odbywa się za pomocą zacisków przystosowanych do przewodów o przekroju do 4 mm².

Niski pobór własny

DUO charakteryzuje się poborem własnym nie większym niż 0,5 W. Jego mechanizm zapewnia dokładność chodu do ±1 sekundy na dobę przy temperaturze odniesienia 23 °C.

Stopień ochrony IP20 do rozdzielnic elektrycznych

Orbis DUO D posiada stopień ochrony IP20 zgodnie z EN 60529 oraz klasę II przy prawidłowym montażu. Jest przeznaczony do instalacji wewnątrz rozdzielnic elektrycznych lub odpowiednich obudów chroniących zaciski i części czynne.

Zakres temperatury pracy wynosi od -10 do +45 °C.

Zastosowania Orbis DUO D

Programowanie dzienne i styk przełączny pozwalają stosować OB291032 w wielu instalacjach, w których urządzenia muszą pracować według ustalonych harmonogramów:

• Filtry basenowe.
• Oświetlenie wewnętrzne i zewnętrzne.
• Witryny sklepowe i szyldy świetlne.
• Systemy ogrzewania.
• Pompy wodne.
• Systemy nawadniania.
• Urządzenia w domach i wspólnotach mieszkaniowych.
• Biura i lokale handlowe.
• Budynki użyteczności publicznej.
• Zgodne zastosowania rolnicze i przemysłowe.

Dane techniczne Orbis DUO D OB291032

• Marka: Orbis.
• Numer referencyjny: OB291032.
• Model: DUO D.
• Typ: analogowy elektromechaniczny zegar sterujący.
• Programowanie: dzienne.
• Tarcza: 24 godziny.
• Liczba zapadek: 48.
• Minimalny czas załączenia: 30 minut.
• Dokładność przełączania: ±5 minut.
• Zasilanie: 230 V AC.
• Częstotliwość: 50-60 Hz.
• Podtrzymanie chodu: nie.
• Bateria: nie.
• Rodzaj styku: przełączny.
• Zdolność łączeniowa: 16(4) A przy 250 V AC.
• Sterowanie ręczne: stałe włączenie / stałe wyłączenie / automatycznie.
• Dokładność chodu: ≤ ±1 s/dobę przy 23 °C.
• Pobór własny: ≤0,5 W.
• Maksymalne obciążenie żarowe: 3000 W.
• Maksymalne obciążenie świetlówkowe: 1200 VA.
• Maksymalne obciążenie halogenowe 12 V AC: 2000 VA.
• Maksymalne obciążenie halogenowe 230 V AC: 3000 W.
• Maksymalne obciążenie energooszczędne: 900 VA.
• Maksymalne obciążenie LED: 200 VA.
• Montaż: szyna DIN 35 mm.
• Liczba modułów: 2.
• Szerokość: 35 mm.
• Wymiary orientacyjne: 35 x 88 x 65 mm.
• Maksymalny przekrój przewodu: 4 mm².
• Stopień ochrony: IP20 zgodnie z EN 60529.
• Klasa ochrony: Klasa II przy prawidłowym montażu.
• Znamionowe napięcie udarowe: 4 kV.
• Temperatura pracy: -10 do +45 °C.
• EAN: 8426709108946.

Proste programowanie dzienne do automatyzacji obwodów

Orbis DUO D OB291032 oferuje proste rozwiązanie do automatyzacji obwodów, które każdego dnia pracują według tego samego harmonogramu. Tarcza czołowa ułatwia zarówno programowanie, jak i wizualną kontrolę, a interwały 30-minutowe pozwalają ustawić różne okresy pracy w ciągu doby.

Styk przełączny 16(4) A, trójpozycyjny przełącznik ręczny oraz montaż zajmujący tylko 2 moduły DIN czynią z niego praktyczny programator do instalacji mieszkaniowych, komercyjnych i profesjonalnych.

Ważne: numer OB291032 odpowiada wersji DUO D bez podtrzymania chodu. Dla wersji dobowej z baterią i podtrzymaniem powyżej 150 godzin Orbis oferuje model DUO QRD. Podłączone obciążenie należy zawsze dobierać zgodnie z limitami wskazanymi przez producenta.
