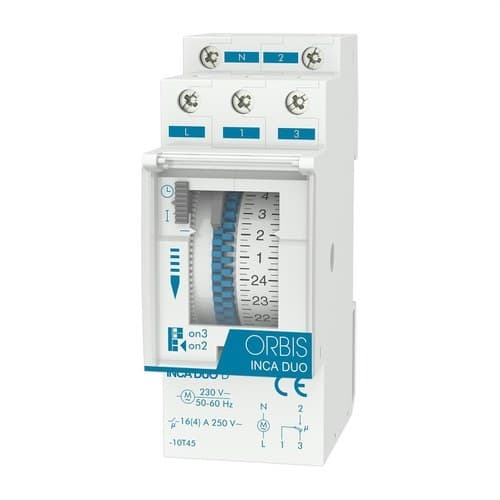

Analogowy wyłącznik czasowy INCA DUO D 230V

Analogowy wyłącznik czasowy Orbis INCA DUO D, numer referencyjny OB330132, to modułowy programator elektromechaniczny przeznaczony do automatyzacji codziennego włączania i wyłączania obwodów elektrycznych. Pracuje przy napięciu 230 V, posiada tarczę 24-godzinną z minimalnym interwałem programowania 15 minut oraz dysponuje bezpotencjałowym stykiem przełącznym 16(4) A przy 250 V AC.

Format 2 modułów umożliwia montaż bezpośrednio na szynie DIN w rozdzielnicach elektrycznych. Programowanie odbywa się w prosty sposób poprzez przesuwanie zapadek na bocznej tarczy, dzięki czemu urządzenie doskonale sprawdza się do oświetlenia, ogrzewania, pomp wodnych, systemów nawadniania oraz innych urządzeń, które mają powtarzać codziennie ten sam harmonogram.

Codzienne programowanie 24-godzinne

Orbis INCA DUO D wyposażony jest w tarczę do programowania dziennego, która wykonuje pełny cykl co 24 godziny. Ustawiony harmonogram powtarza się automatycznie każdego dnia, dopóki urządzenie pracuje w trybie automatycznym.

Tarcza posiada 96 zapadek, co zapewnia rozdzielczość 15 minut. Umożliwia to ustawienie różnych okresów załączania i wyłączania w ciągu dnia bez konieczności korzystania z menu cyfrowych, aplikacji czy urządzeń zewnętrznych.

Minimalny czas załączenia 15 minut

Każda zapadka odpowiada interwałowi 15 minut, który stanowi minimalny czas załączenia programatora. Taka rozdzielczość jest odpowiednia do wielu zastosowań domowych i profesjonalnych, w których urządzenia muszą pracować w określonych przedziałach czasowych.

Dokładność załączania podawana przez Orbis dla wersji dziennej wynosi około ±5 minut.

Bezpotencjałowy styk przełączny

INCA DUO D posiada wyjście ze stykiem przełącznym normalnie otwartym i normalnie zamkniętym. Jako styk bezpotencjałowy zapewnia elastyczność przy integracji z różnymi obwodami sterowania i kontroli.

Jego zdolność łączeniowa wynosi 16(4) A przy 250 V AC, przy czym należy zawsze przestrzegać maksymalnych obciążeń określonych przez Orbis dla danego typu podłączonego odbiornika.

Kompatybilny z różnymi typami oświetlenia

Oprócz kompatybilnych urządzeń sterujących i automatyki, INCA DUO D może sterować różnymi technologiami oświetleniowymi w granicach określonych przez producenta:

• Żarówki żarowe: do 3000 W.
• Lampy fluorescencyjne: do 1200 VA.
• Halogeny niskonapięciowe 12 V AC: do 2000 VA.
• Halogeny 230 V AC: do 3000 W.
• Żarówki energooszczędne: do 1000 VA.
• Downlighty: do 900 VA.
• Oświetlenie LED: do 100 VA.

Wersja dzienna bez podtrzymania chodu

Numer referencyjny OB330132 odpowiada konkretnie wersji INCA DUO D bez podtrzymania chodu. Oznacza to, że urządzenie nie posiada baterii podtrzymującej pracę zegara po zaniku zasilania.

Ustawiony za pomocą zapadek program pozostaje fizycznie skonfigurowany, jednak po przerwie w zasilaniu może być konieczne ponowne ustawienie aktualnej godziny programatora.

Kompaktowy format 2 modułów DIN

INCA DUO D zajmuje jedynie 2 moduły DIN, co odpowiada szerokości 35 mm. Jego wymiary zewnętrzne wynoszą około 35 x 90 x 66 mm, co ułatwia integrację z wyłącznikami nadprądowymi, wyłącznikami różnicowoprądowymi, stycznikami i innymi elementami zainstalowanymi w rozdzielnicy.

Montaż odbywa się na szynie DIN, a podłączenie elektryczne za pomocą zacisków śrubowych. Urządzenie obsługuje przewody o przekroju do 4 mm², a Orbis podaje maksymalny moment dokręcania 0,8 Nm.

Niski pobór własny

Mechanizm charakteryzuje się poborem własnym wynoszącym około 0,5 W, czyli 0,6 VA. Dzięki temu energia potrzebna do utrzymania pracy programatora jest niewielka.

Precyzja dzięki mechanizmowi kwarcowemu

INCA DUO wykorzystuje technologię kwarcową i oferuje dokładność chodu ±1 sekunda na 24 godziny przy temperaturze odniesienia 23 °C. Pozwala to utrzymać stabilne programowanie dzienne w normalnych warunkach pracy, gdy urządzenie jest zasilane.

Ochrona IP20 do montażu w rozdzielnicy

Programator posiada stopień ochrony IP20 zgodnie z EN 60529 oraz klasę II przy prawidłowym montażu. Został zaprojektowany do instalacji wewnątrz rozdzielnic elektrycznych chronionych przed wodą i bezpośrednim dostępem do części czynnych.

Zakres temperatury pracy wynosi od -10 do +45 °C, natomiast podczas transportu i przechowywania dopuszczalne są temperatury od -20 do +60 °C.

Zastosowania Orbis INCA DUO D

Programowanie dzienne i styk przełączny pozwalają stosować ten wyłącznik czasowy w szerokiej gamie instalacji:

• Oświetlenie zewnętrzne.
• Witryny sklepowe i szyldy świetlne.
• Systemy ogrzewania.
• Pompy wodne.
• Systemy nawadniania.
• Urządzenia automatycznego zasilania.
• Instalacje w domach i wspólnotach mieszkaniowych.
• Sklepy, biura i budynki użyteczności publicznej.
• Kompatybilne zastosowania rolnicze i przemysłowe.

Dane techniczne Orbis INCA DUO D OB330132

• Marka: Orbis.
• Numer referencyjny: OB330132.
• Model: INCA DUO D.
• Typ: analogowy modułowy wyłącznik czasowy.
• Programowanie: dzienne.
• Tarcza: 24 godziny.
• Liczba zapadek: 96.
• Minimalny czas załączenia: 15 minut.
• Dokładność załączania: ±5 minut.
• Zasilanie: 230 V AC ±10%.
• Częstotliwość: 50-60 Hz.
• Podtrzymanie chodu: nie.
• Typ styku: przełączny NO/NC bezpotencjałowy.
• Zdolność łączeniowa: 16(4) A przy 250 V AC.
• Dokładność chodu: ±1 s/24 h przy 23 °C.
• Pobór własny: 0,6 VA, około 0,5 W.
• Maksymalne obciążenie żarowe: 3000 W.
• Maksymalne obciążenie fluorescencyjne: 1200 VA.
• Maksymalne obciążenie halogenowe 12 V AC: 2000 VA.
• Maksymalne obciążenie halogenowe 230 V AC: 3000 W.
• Maksymalne obciążenie energooszczędne: 1000 VA.
• Maksymalne obciążenie downlight: 900 VA.
• Maksymalne obciążenie LED: 100 VA.
• Montaż: szyna DIN.
• Liczba modułów: 2.
• Szerokość: 35 mm.
• Wymiary przybliżone: 35 x 90 x 66 mm.
• Masa netto: 98 g.
• Podłączenie: zaciski śrubowe.
• Maksymalny przekrój przewodu: 4 mm².
• Maksymalny moment dokręcania: 0,8 Nm.
• Stopień ochrony: IP20 zgodnie z EN 60529.
• Klasa ochrony: Klasa II przy prawidłowym montażu.
• Znamionowe napięcie udarowe: 4 kV.
• Temperatura pracy: -10 do +45 °C.
• Temperatura transportu i przechowywania: -20 do +60 °C.

Proste codzienne programowanie do rozdzielnic elektrycznych

Orbis INCA DUO D OB330132 umożliwia automatyzację obwodów pracujących według tego samego harmonogramu każdego dnia dzięki analogowemu systemowi łatwemu w konfiguracji i odczycie. Interwały 15-minutowe zapewniają wystarczającą elastyczność do ustawienia kilku okresów pracy w ciągu doby.

Styk przełączny 16(4) A, format 2 modułów DIN oraz kompatybilność z różnymi typami obciążeń czynią z niego praktyczne rozwiązanie do instalacji mieszkaniowych, komercyjnych, rolniczych i profesjonalnych.

Ważne: ten numer referencyjny dotyczy wersji dziennej bez podtrzymania chodu. Jeśli wymagane jest, aby zegar nadal pracował podczas przerw w zasilaniu, Orbis oferuje wariant INCA DUO QRD z podtrzymaniem. Podłączone obciążenie musi zawsze mieścić się w granicach określonych przez producenta.
