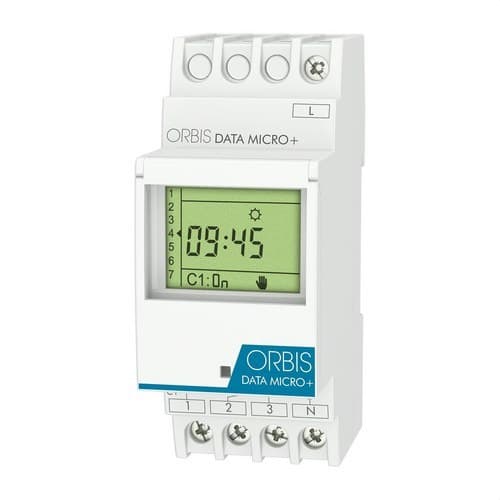

Cyfrowy programator czasowy DATA MICRO+

Cyfrowy wyłącznik czasowy Orbis DATA MICRO+, numer referencyjny OB172012N, to modułowy programator 230 V przeznaczony do automatyzacji obwodu elektrycznego poprzez programowanie sekundowe, dzienne lub tygodniowe. Wyposażony jest w jeden bezpotencjałowy styk przełączny 16(10) A, do 32 programów, funkcję impulsów od 1 do 59 sekund oraz specjalny okres wakacyjny do 99 dni.

Instalacja odbywa się na szynie DIN i zajmuje 2 moduły szerokości. Programowanie realizuje się za pomocą wyświetlacza LCD i menu prowadzonego ikonami, co ułatwia konfigurację harmonogramów oświetlenia, pomp nawadniających, klimatyzacji, sygnalizacji i innych urządzeń elektrycznych. Dodatkowo urządzenie posiada rezerwę chodu do 4 lat, automatyczną zmianę czasu letni-zimowy oraz czasowe lub stałe sterowanie ręczne.

Programowanie dzienne i tygodniowe z maksymalnie 32 programami

Orbis DATA MICRO+ umożliwia zapisanie do 32 programów w celu ustawienia godzin załączania i wyłączania w ciągu dnia lub tygodnia. Dzięki temu działanie instalacji można dostosować do różnych dni i przedziałów czasowych bez konieczności ręcznych operacji.

Programowanie ma minimalną rozdzielczość 1 sekundy, zapewniając wysoką precyzję w zastosowaniach wymagających krótkich impulsów lub aktywacji o określonej godzinie.

Jeden bezpotencjałowy styk przełączny

Oznaczenie OB172012N odpowiada wersji DATA MICRO+ z jednym obwodem. Urządzenie posiada styk przełączny normalnie otwarty i normalnie zamknięty, bezpotencjałowy, o zdolności łączeniowej 16(10) A przy 250 V AC.

Styk wykonano z AgSnO2 i umożliwia bezpośrednie sterowanie różnymi typami obciążeń w granicach maksymalnych mocy wskazanych przez Orbis.

Programowalne impulsy od 1 do 59 sekund

Oprócz standardowych operacji załączania i wyłączania o określonej godzinie, DATA MICRO+ pozwala programować impulsy o czasie trwania od 1 do 59 sekund.

Funkcja ta rozszerza możliwości zastosowania w takich aplikacjach jak syreny, sygnalizatory, oznakowanie, czasowe załączanie przekaźników lub innych urządzeń, które muszą być aktywne jedynie przez kilka sekund.

Okres wakacyjny do 99 dni

Programator posiada specjalny okres wakacyjny, który można ustawić maksymalnie na 99 dni. W tym czasie zwykłe programy są dezaktywowane bez konieczności usuwania ich z pamięci.

Rozwiązanie to jest szczególnie przydatne w biurach, sklepach, placówkach edukacyjnych i innych obiektach zamykanych na określone okresy.

Sterowanie ręczne czasowe lub stałe

Stan wyjścia można zmieniać ręcznie bezpośrednio z poziomu programatora. DATA MICRO+ umożliwia czasowe załączenie lub wyłączenie, które chwilowo zmienia automatyczne działanie, albo ustawienie stałego trybu ręcznego.

Funkcje te ułatwiają prace konserwacyjne, testy lub sytuacje, w których tymczasowo nie chce się korzystać z zaprogramowanego harmonogramu.

Automatyczna zmiana czasu letni-zimowy

Zegar posiada obsługę zmiany czasu między letnim a zimowym. Można go skonfigurować tak, aby automatycznie przeprowadzał zmianę zgodnie z kalendarzem Unii Europejskiej, ustawić ją indywidualnie lub całkowicie wyłączyć.

Funkcja ta pozwala zachować prawidłowe godziny załączania i wyłączania przez cały rok bez konieczności ręcznej korekty zegara przy każdej zmianie sezonowej.

Rezerwa chodu do 4 lat

DATA MICRO+ posiada baterię litową zapewniającą rezerwę chodu do 4 lat bez zasilania sieciowego. Dzięki temu zegar i programy mogą być zachowane podczas przerw w zasilaniu lub w okresach, gdy rozdzielnica pozostaje odłączona.

W tej generacji DATA MICRO+ Orbis podaje wewnętrzną baterię litową niewymienną.

Wyświetlacz LCD z programowaniem prowadzonym ikonami

Programator wyposażono w wyświetlacz LCD, który umożliwia odczyt godziny, dnia i stanu pracy obwodu. System menu wykorzystuje ikony, aby prowadzić użytkownika podczas konfiguracji.

Format czasu to 24 godziny, a dokładność zegara wynosi ±1 sekunda na 24 godziny przy temperaturze odniesienia 23 °C dzięki oscylatorowi kwarcowemu.

Przezroczysta, plombowalna pokrywa

Elementy sterujące na froncie są chronione przez przezroczyste, plombowalne okienko. Cecha ta pozwala wizualnie sprawdzić informacje na wyświetlaczu, a jednocześnie pomaga zapobiegać nieautoryzowanym zmianom programu.

Dzięki temu DATA MICRO+ doskonale sprawdza się w rozdzielnicach wspólnot mieszkaniowych, sklepów, biur, placówek edukacyjnych i innych obiektów dostępnych dla różnych użytkowników.

Możliwość pracy z różnymi typami obciążeń

Styk normalnie otwarty dopuszcza różne maksymalne moce w zależności od rodzaju podłączonego odbiornika:

• Żarówki żarowe: do 3000 W.
• Świetlówki: do 1200 VA.
• Halogeny niskonapięciowe 12 V AC: do 2000 VA.
• Halogeny 230 V AC: do 3000 W.
• Źródła energooszczędne: do 600 VA.
• Downlighty: do 400 VA.
• Oświetlenie LED: do 90 VA.

Przy obciążeniach o dużych prądach rozruchowych należy szczególnie sprawdzić, czy nie są przekroczone limity określone przez producenta.

Format modułowy na szynę DIN

Orbis DATA MICRO+ jest przeznaczony do montażu na szynie DIN i zajmuje 2 moduły, co odpowiada około 35 mm szerokości. Jego wymiary zewnętrzne to 35 x 88 x 65 mm, a masa netto wynosi 135 g.

Podłączenie odbywa się za pomocą zacisków śrubowych i dopuszcza przewody o maksymalnym przekroju 4 mm². Maksymalny moment dokręcania wynosi 0,8 Nm.

Zasilanie 230 V

Oznaczenie OB172012N odnosi się konkretnie do wersji zasilanej 230 V AC ±10%, o częstotliwości znamionowej 50/60 Hz. Pobór własny wynosi 7,3 VA, co odpowiada około 1,2 W.

Orbis oferuje także inne referencje DATA MICRO+ dla różnych napięć zasilania, dlatego przy wymianie istniejącego programatora ważne jest sprawdzenie kodu produktu.

Stopień ochrony IP20 do rozdzielnic elektrycznych

DATA MICRO+ ma stopień ochrony IP20 zgodnie z EN 60529 oraz klasę II przy prawidłowym montażu. Jest przeznaczony do instalacji wewnątrz rozdzielnic elektrycznych chronionych przed wodą i dostępem do części czynnych.

Jego normalny zakres pracy wynosi od -10 do +45 °C, natomiast graniczny zakres pracy podany przez Orbis rozciąga się od -30 do +50 °C.

Zastosowania Orbis DATA MICRO+

Programowanie tygodniowe, funkcja impulsów i bezpotencjałowy styk pozwalają stosować DATA MICRO+ w wielu instalacjach mieszkaniowych, komercyjnych i profesjonalnych:

• Programowanie oświetlenia wewnętrznego i zewnętrznego.
• Elektryczne pompy do systemów nawadniania.
• Harmonogramy pracy klimatyzacji w biurach.
• Syreny w placówkach edukacyjnych.
• Reklamy świetlne i oznakowanie.
• Urządzenia elektryczne w sklepach i budynkach publicznych.
• Automatyzacja obwodów w kompatybilnych instalacjach przemysłowych.

Dane techniczne Orbis DATA MICRO+ OB172012N

• Marka: Orbis.
• Referencja: OB172012N.
• Model: DATA MICRO+.
• Typ: cyfrowy modułowy wyłącznik czasowy.
• Zasilanie: 230 V AC ±10%.
• Częstotliwość: 50/60 Hz.
• Liczba obwodów: 1.
• Obwód: bezpotencjałowy.
• Typ styku: przełączny NO/NC.
• Materiał styku: AgSnO2.
• Zdolność łączeniowa: 16(10) A przy 250 V AC.
• Liczba programów: do 32.
• Programowanie: sekundowe, dzienne i tygodniowe.
• Minimalny czas manewru: 1 sekunda.
• Dokładność manewru: co do sekundy.
• Impulsy: od 1 do 59 sekund.
• Specjalny okres wakacyjny: do 99 dni.
• Sterowanie ręczne: czasowe lub stałe.
• Zmiana czasu letni-zimowy: automatyczna UE, programowalna lub wyłączalna.
• Wyświetlacz: LCD.
• Format czasu: 24 godziny.
• Rezerwa chodu: do 4 lat bez zasilania.
• Bateria: wewnętrzna litowa niewymienna.
• Dokładność zegara: ±1 s/24 h przy 23 °C.
• Pobór własny: 7,3 VA, około 1,2 W.
• Przezroczysta, plombowalna pokrywa: tak.
• Blokada klawiatury: nie.
• Licznik godzin: nie.
• Maksymalne obciążenie żarowe: 3000 W.
• Maksymalne obciążenie świetlówkowe: 1200 VA.
• Maksymalne obciążenie halogenowe 12 V AC: 2000 VA.
• Maksymalne obciążenie halogenowe 230 V AC: 3000 W.
• Maksymalne obciążenie energooszczędne: 600 VA.
• Maksymalne obciążenie downlight: 400 VA.
• Maksymalne obciążenie LED: 90 VA.
• Montaż: szyna DIN.
• Liczba modułów: 2.
• Wymiary: 35 x 88 x 65 mm.
• Masa netto: 135 g.
• Połączenie: zaciski śrubowe.
• Maksymalny przekrój przewodu: 4 mm².
• Maksymalny moment dokręcania: 0,8 Nm.
• Stopień ochrony: IP20 zgodnie z EN 60529.
• Klasa ochrony: Klasa II przy prawidłowym montażu.
• Znamionowe napięcie udarowe: 4 kV.
• Temperatura pracy: -10 do +45 °C.
• Granica temperatury pracy: -30 do +50 °C.
• Temperatura transportu i przechowywania: -35 do +60 °C.

Precyzyjne sterowanie czasowe w kompaktowej formie

Orbis DATA MICRO+ OB172012N łączy programowanie dzienne i tygodniowe, operacje z dokładnością do jednej sekundy oraz funkcję impulsów w programatorze zajmującym tylko 2 moduły DIN. Bezpotencjałowy styk przełączny ułatwia integrację z wieloma obwodami sterowania i automatyki.

Rezerwa chodu do 4 lat, okres wakacyjny, automatyczna zmiana czasu oraz plombowalna pokrywa dopełniają rozwiązanie szczególnie odpowiednie do instalacji, w których wymagane jest niezawodne sterowanie czasowe bez nadmiernie skomplikowanej konfiguracji.

Ważne: oznaczenie OB172012N dotyczy DATA MICRO+ z jednym obwodem i zasilaniem 230 V. Dla dwóch niezależnych obwodów Orbis oferuje DATA MICRO 2+. Instalację należy wykonać zgodnie ze schematem producenta i z zachowaniem maksymalnych obciążeń wskazanych dla każdego typu odbiornika.
