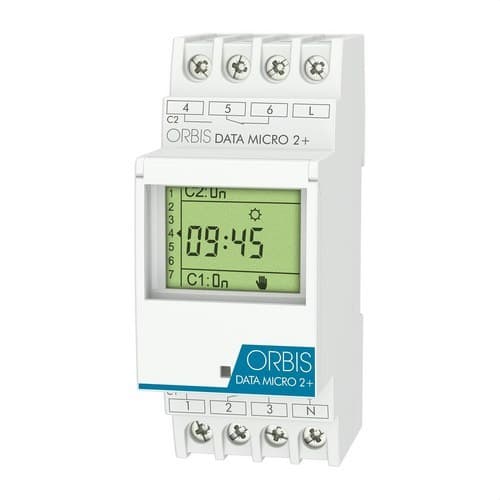

Cyfrowy zegar sterujący DATA MICRO 2+

Cyfrowy zegar sterujący Orbis DATA MICRO 2+, numer referencyjny OB171912N, to modułowy programator 230 V przeznaczony do automatyzacji dwóch niezależnych obwodów elektrycznych za pomocą programów sekundowych, dziennych lub tygodniowych. Urządzenie posiada dwa bezpotencjałowe styki przełączne 16(10) A, do 32 programów, funkcję impulsów od 1 do 59 sekund oraz specjalny okres wakacyjny do 99 dni.

Instalacja odbywa się na szynie DIN i zajmuje zaledwie 2 moduły. Programowanie realizowane jest za pomocą menu prowadzonego ikonami oraz wyświetlacza LCD, który pokazuje informacje niezbędne do ustawienia harmonogramów i sprawdzenia stanu pracy. Dodatkowo urządzenie posiada podtrzymanie pracy dzięki baterii litowej, automatyczną zmianę czasu letni-zimowy oraz możliwość wykonywania chwilowych lub stałych ręcznych przełączeń.

Dwa niezależne obwody

Numer OB171912N odpowiada konkretnie modelowi DATA MICRO 2+, wyposażonemu w dwa niezależne obwody wyjściowe. Każdy obwód posiada bezpotencjałowy styk przełączny, co pozwala sterować dwoma różnymi obciążeniami lub urządzeniami z jednego zegara sterującego.

Każde wyjście oferuje zdolność łączeniową 16(10) A przy 250 V AC, zapewniając kompaktowe rozwiązanie dla instalacji, w których konieczna jest automatyzacja dwóch obwodów bez użycia dwóch oddzielnych programatorów.

Do 32 programów dziennych lub tygodniowych

DATA MICRO 2+ umożliwia zapisanie do 32 programów włączania i wyłączania. Operacje mogą być konfigurowane w trybie dziennym lub tygodniowym, dostosowując pracę każdej instalacji do przewidzianych harmonogramów.

Takie możliwości są odpowiednie do automatyzacji oświetlenia, klimatyzacji, elektrycznych pomp nawadniających, syren, sygnalizacji oraz innych urządzeń, które muszą być włączane lub wyłączane o określonych porach.

Programowanie z dokładnością do 1 sekundy

Programator oferuje minimalny czas operacji 1 sekundy oraz dokładność programowania do sekundy. Jego zegar wewnętrzny wykorzystuje kryształ kwarcowy i charakteryzuje się dokładnością chodu ±1 sekunda na 24 godziny w temperaturze odniesienia 23 °C.

Parametry te pozwalają stosować DATA MICRO 2+ zarówno do klasycznych programów czasowych, jak i do zastosowań wymagających krótkich i precyzyjnych przełączeń.

Funkcja impulsów od 1 do 59 sekund

Oprócz standardowych włączeń i wyłączeń o określonej godzinie, Orbis DATA MICRO 2+ umożliwia programowanie impulsów o czasie trwania od 1 do 59 sekund.

Funkcja ta jest szczególnie przydatna w zastosowaniach takich jak syreny szkolne, sygnalizacja akustyczna, czasowe załączanie przekaźników, automatyka oraz inne urządzenia, które mają pozostawać włączone jedynie przez kilka sekund.

Specjalny okres wakacyjny do 99 dni

DATA MICRO 2+ pozwala ustawić specjalny okres wakacyjny do 99 dni. W tym czasie można tymczasowo wyłączyć zwykłe programy bez konieczności ich kasowania.

Po zakończeniu okresu specjalnego urządzenie może powrócić do wcześniej ustawionej pracy czasowej, co ułatwia zarządzanie biurami, placówkami edukacyjnymi, sklepami i innymi obiektami z okresami zamknięcia.

Ręczne sterowanie czasowe lub stałe

Wyjścia mogą być sterowane ręcznie bezpośrednio z programatora. Orbis umożliwia czasową zmianę stanu styków lub ustawienie stałego załączenia bądź wyłączenia, gdy konieczne jest tymczasowe anulowanie automatycznego programu.

Funkcja ta ułatwia prace konserwacyjne, testy oraz sytuacje, w których użytkownik musi bezpośrednio kontrolować obwody.

Automatyczna zmiana czasu letni-zimowy

Zegar sterujący posiada obsługę zmiany czasu zimowego i letniego. Można go skonfigurować tak, aby automatycznie przeprowadzał zmianę zgodnie z kalendarzem europejskim, ustawić ją indywidualnie lub całkowicie wyłączyć.

Ta funkcja eliminuje konieczność ręcznej korekty czasu urządzenia w instalacjach, w których stosowana jest sezonowa zmiana czasu.

Podtrzymanie pracy do 4 lat

Orbis DATA MICRO 2+ wyposażony jest wewnętrzną baterię litową, która zapewnia podtrzymanie pracy do 4 lat bez zasilania elektrycznego. Dzięki temu zegar i programy mogą być zachowane podczas długotrwałych przerw w zasilaniu lub w okresach, gdy urządzenie pozostaje odłączone od sieci.

Zgodnie z oficjalną kartą katalogową bateria litowa w tej wersji nie jest wymienna.

Wyświetlacz LCD i programowanie prowadzone ikonami

Urządzenie posiada wyświetlacz LCD oraz system programowania za pomocą ikon, który ułatwia dostęp do różnych funkcji. Zastosowany format czasu to 24 godziny.

Przedni panel zawiera przezroczyste, plombowane okienko, zaprojektowane tak, aby utrudnić nieautoryzowane manipulacje po zakończeniu programowania urządzenia.

Bezpotencjałowe styki przełączne

Dwa obwody DATA MICRO 2+ wykorzystują bezpotencjałowe styki przełączne NO/NC. Taka konfiguracja zwiększa możliwości integracji w obwodach sterowania, ponieważ styki mogą służyć do załączania lub wyłączania różnych obciążeń zgodnie z wymaganiami projektu.

Styki wykonane są z AgSnO₂ i oferują znamionową zdolność łączeniową 2 x 16(10) A przy 250 V AC.

Możliwość sterowania różnymi typami oświetlenia

Orbis podaje następujące maksymalne zalecane obciążenia dla styków normalnie otwartych:

• Żarówki żarowe: do 3000 W.
• Świetlówki: do 1200 VA.
• Halogeny niskonapięciowe 12 V AC: do 2000 VA.
• Halogeny 230 V AC: do 3000 W.
• Żarówki energooszczędne: do 600 VA.
• Downlighty: do 400 VA.
• Oświetlenie LED: do 90 VA.

Dopuszczalną moc należy dobierać z uwzględnieniem rodzaju obciążenia i możliwych prądów rozruchowych, zwłaszcza przy podłączaniu urządzeń elektronicznych lub systemów oświetleniowych.

Kompaktowy format 2 modułów DIN

DATA MICRO 2+ montuje się bezpośrednio na szynie DIN i zajmuje 2 moduły, przy szerokości około 35 mm. Jego wymiary zewnętrzne wynoszą około 35 x 88 x 65 mm.

Taki format pozwala zintegrować dwa kanały czasowe w rozdzielnicy elektrycznej przy niewielkim zajęciu miejsca, co jest szczególnie praktyczne w instalacjach z ograniczoną przestrzenią na nowe aparaty.

Zasilanie 230 V

Numer OB171912N odpowiada wersji zasilanej napięciem 230 V AC ±10%, o częstotliwości znamionowej 50/60 Hz. Pobór własny podany przez Orbis wynosi 7,3 VA, co odpowiada około 1,2 W.

Orbis oferuje również warianty DATA MICRO + i DATA MICRO 2+ dla innych napięć, dlatego przed wymianą istniejącego urządzenia należy zawsze sprawdzić numer referencyjny.

Zastosowania Orbis DATA MICRO 2+

Połączenie dwóch niezależnych obwodów, programowania tygodniowego i operacji do jednej sekundy pozwala stosować DATA MICRO 2+ w wielu zastosowaniach domowych, komercyjnych i profesjonalnych.

• Programowanie oświetlenia wewnętrznego i zewnętrznego.
• Sterowanie czasowe oświetleniem w biurach.
• Automatyzacja elektrycznych pomp do nawadniania.
• Programowanie kompatybilnych systemów klimatyzacji.
• Uruchamianie syren w szkołach i placówkach edukacyjnych.
• Sterowanie szyldami i oznakowaniem.
• Automatyzacja urządzeń elektrycznych w budynkach publicznych.
• Sterowanie obwodami w instalacjach przemysłowych.

Dane techniczne Orbis DATA MICRO 2+ OB171912N

• Marka: Orbis.
• Numer referencyjny: OB171912N.
• Model: DATA MICRO 2+.
• Typ: modułowy cyfrowy zegar sterujący.
• Zasilanie: 230 V AC ±10%.
• Częstotliwość: 50/60 Hz.
• Liczba obwodów: 2.
• Typ styków: 2 bezpotencjałowe styki przełączne NO/NC.
• Zdolność łączeniowa: 2 x 16(10) A przy 250 V AC.
• Materiał styków: AgSnO₂.
• Maksymalna liczba programów: 32.
• Programowanie: sekundowe, dzienne i tygodniowe.
• Minimalny czas operacji: 1 sekunda.
• Dokładność programowania: do sekundy.
• Programowalne impulsy: od 1 do 59 sekund.
• Specjalny okres wakacyjny: 1 okres do 99 dni.
• Ręczne przełączenia: czasowe lub stałe.
• Zmiana czasu lato/zima: automatyczna dla Europy, programowalna lub wyłączalna.
• Wyświetlacz: LCD.
• Format czasu: 24 godziny.
• Plombowane okienko: tak.
• Podtrzymanie pracy: do 4 lat bez zasilania.
• Typ baterii: wewnętrzna niewymienna bateria litowa.
• Dokładność zegara: ±1 s/24 h przy 23 °C.
• Pobór własny: 7,3 VA, około 1,2 W.
• Montaż: szyna DIN.
• Liczba modułów: 2.
• Wymiary orientacyjne: 35 x 88 x 65 mm.
• Masa netto: 160 g.
• Podłączenie: zaciski śrubowe.
• Maksymalny przekrój przewodu: 4 mm².
• Maksymalny moment dokręcania: 0,8 Nm.
• Stopień ochrony: IP20 zgodnie z EN 60529.
• Klasa ochronności: klasa II przy prawidłowym montażu.
• Znamionowe napięcie udarowe: 4 kV.
• Temperatura pracy: -10 do +45 °C.
• Zakres pracy: -30 do +50 °C.
• Temperatura transportu i przechowywania: -35 do +60 °C.
• Maksymalne obciążenie żarowe: 3000 W.
• Maksymalne obciążenie świetlówkowe: 1200 VA.
• Maksymalne obciążenie halogenowe 12 V AC: 2000 VA.
• Maksymalne obciążenie halogenowe 230 V AC: 3000 W.
• Maksymalne obciążenie energooszczędne: 600 VA.
• Maksymalne obciążenie downlight: 400 VA.
• Maksymalne obciążenie LED: 90 VA.

Precyzyjne programowanie dwóch obwodów z jednego urządzenia

Orbis DATA MICRO 2+ OB171912N pozwala scentralizować programowanie dwóch obwodów w kompaktowym urządzeniu zajmującym tylko 2 moduły DIN. Jego 32 programy, bezpotencjałowe styki, programowanie tygodniowe i funkcja impulsów zapewniają elastyczność zarówno w prostych automatyzacjach, jak i w zastosowaniach wymagających krótkotrwałych przełączeń.

Podtrzymanie pracy do 4 lat, automatyczna zmiana czasu letni-zimowy oraz plombowane okienko dopełniają rozwiązanie przeznaczone do instalacji, w których oczekuje się automatycznej i stabilnej pracy bez konieczności ciągłej regulacji programatora.

Ważne: podłączane obciążenia muszą być zgodne z limitami określonymi przez Orbis dla danej technologii. Montaż i okablowanie należy wykonać zgodnie ze schematem producenta oraz obowiązującymi przepisami elektrycznymi.
