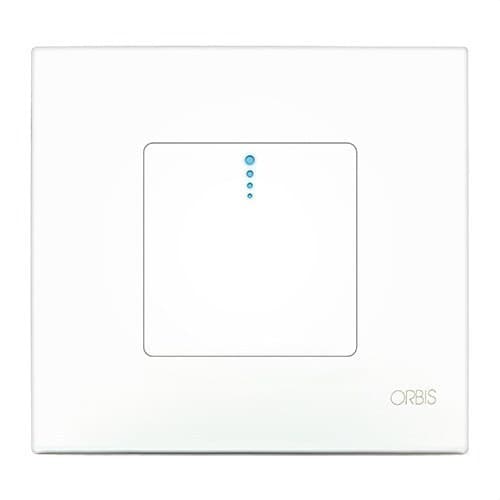

Minutnik pulsacyjny od 30 sekund do 10 minut

Orbis PULSALUZ, numer referencyjny OB200000, to elektroniczny timer do automatyzacji włączania obwodów oświetleniowych na określony czas. Montuje się go podtynkowo w uniwersalnej puszce instalacyjnej, działa przy 230 V i umożliwia regulację czasu załączenia w zakresie od 30 sekund do 10 minut, dzięki czemu szczególnie dobrze sprawdza się na klatkach schodowych, korytarzach, w holach, garażach, piwnicach, komórkach lokatorskich, toaletach oraz innych strefach przejściowych.

Włączenie odbywa się za pomocą zintegrowanego pojemnościowego sensora dotykowego na froncie, więc wystarczy go dotknąć bez konieczności wywierania nacisku. Urządzenie umożliwia także podłączenie dodatkowych zewnętrznych przycisków i posiada funkcję restartu: jeśli zostanie ponownie uruchomione podczas aktywnego odliczania, rozpoczyna nowy pełny cykl.

Regulowany czas od 30 sekund do 10 minut

PULSALUZ pozwala ustawić czas pracy oświetlenia w przybliżeniu od 30 sekund do 10 minut. Pokrętło regulacji jest ukryte za zewnętrzną ramką, co pomaga uniknąć przypadkowych zmian lub nieautoryzowanej ingerencji po skonfigurowaniu urządzenia.

Taka regulacja pozwala dopasować działanie do każdej strefy. Krótsze czasy są odpowiednie dla miejsc o szybkim przepływie osób, natomiast dłuższe okresy umożliwiają utrzymanie oświetlenia włączonego przez dłuższy czas na schodach, w garażach, toaletach lub częściach wspólnych.

Zintegrowany pojemnościowy sensor dotykowy

Jedną z głównych cech Orbis PULSALUZ jest uruchamianie za pomocą sensora pojemnościowego. Użytkownik musi jedynie dotknąć przedniej powierzchni, aby aktywować odliczanie, bez potrzeby mechanicznego naciskania przycisku.

Front wyposażono również w diodę LED sygnalizacyjną, która ułatwia identyfikację mechanizmu.

Funkcja restartu

Timer posiada funkcję restartu podczas pracy. Za każdym razem, gdy ponownie dotknie się sensora lub uruchomi jeden z zewnętrznych przycisków, gdy oświetlenie pozostaje włączone, czas odliczania rozpoczyna się od nowa.

Funkcja ta jest szczególnie przydatna na schodach i w częściach wspólnych, ponieważ różni użytkownicy mogą automatycznie wydłużać czas świecenia w miarę korzystania z instalacji.

Kompatybilny z zewnętrznymi przyciskami

Oprócz wbudowanego sensora dotykowego PULSALUZ obsługuje dodatkowe zewnętrzne przyciski. Dzięki temu ten sam obwód można uruchamiać z różnych punktów schodów, korytarza lub strefy wspólnej.

Orbis podaje kompatybilność z podświetlanymi przyciskami o prądzie do 6 mA przy 230 V. Jeśli styk dodatkowego przycisku zostanie utrzymany w pozycji zamkniętej za pomocą przełącznika, urządzenie może pozostać stale włączone tak długo, jak długo styk pozostaje zamknięty.

Instalacja 2-przewodowa

Orbis PULSALUZ wykorzystuje elektroniczną instalację 2-przewodową, co jest szczególnie przydatne w niektórych modernizacjach i wymianach mechanizmów czasowych, gdzie w puszce nie ma przewodu neutralnego.

Montaż odbywa się podtynkowo w uniwersalnej puszce instalacyjnej 65 x 65 mm. Podłączenie elektryczne wykonuje się za pomocą zacisków śrubowych dla przewodów o przekroju od 0,75 do 1,5 mm².

Zaprojektowany do lamp żarowych i halogenowych

Referencja OB200000 została specjalnie zaprojektowana do obciążeń oświetleniowych żarowych i halogenowych. Producent określa następujące zalecane zakresy obciążenia:

• Lampy żarowe: od 25 do 500 W.
• Halogenowe lampy niskonapięciowe 12 V AC: od 50 do 300 VA.
• Lampy halogenowe 230 V AC: od 18 do 500 W.

Ważne: Orbis wyraźnie podaje, że PULSALUZ nie nadaje się do obciążeń elektronicznych. Nie należy go używać z lampami fluorescencyjnymi, energooszczędnymi, elektronicznymi downlightami ani oświetleniem LED. Do tego typu obciążeń należy wybierać timery Orbis przeznaczone do takich zastosowań.

Zabezpieczenie szybkim bezpiecznikiem

Timer ma wewnętrznie szybki bezpiecznik typu F 3,15 A, niewymienny. Element łączeniowy jest typu półprzewodnikowego, odpowiedniego do elektronicznej pracy urządzenia w ramach obciążeń określonych przez producenta.

Niski pobór własny

Pobór własny PULSALUZ wynosi około 0,7 W, co odpowiada 5,3 VA. Ponieważ jest to timer instalowany na stałe w obwodzie, tak niski pobór ogranicza energię potrzebną do utrzymania aktywnego systemu sterowania.

Projekt do montażu podtynkowego

Mechanizm ma wymiary zewnętrzne około 93 x 86 x 42,5 mm i masę netto 48 g. Jest przygotowany do montażu w uniwersalnej puszce, a jego konstrukcja pozwala zintegrować system czasowy bezpośrednio w miejscu sterowania oświetleniem.

Karta techniczna Orbis wskazuje również kompatybilność z mechanizmami serii 27 firmy Simon, co ułatwia integrację w niektórych istniejących instalacjach.

Stopień ochrony IP20 do wnętrz

PULSALUZ ma stopień ochrony IP20 zgodnie z EN 60529 oraz klasę ochrony II przy prawidłowym montażu. Jest przeznaczony do instalacji wewnętrznych, chronionych przed bezpośrednią wilgocią.

Zakres temperatury pracy wynosi od -10 do +50 °C, natomiast podczas transportu i przechowywania dopuszczalne są temperatury od -20 do +60 °C.

Zastosowania Orbis PULSALUZ

PULSALUZ jest przeznaczony przede wszystkim do instalacji, w których oświetlenie ma pozostawać aktywne tylko przez ograniczony czas. Do typowych zastosowań należą:

• klatki schodowe w budynkach mieszkalnych,
• korytarze i hole,
• dziedzińce wspólnotowe,
• garaże,
• piwnice i komórki lokatorskie,
• łazienki i toalety,
• części wspólne budynków,
• strefy przejściowe z kompatybilnym oświetleniem żarowym lub halogenowym.

Dane techniczne Orbis PULSALUZ OB200000

• Marka: Orbis.
• Referencja: OB200000.
• Model: PULSALUZ.
• Typ: elektroniczny timer / automat schodowy.
• Zasilanie: 230 V AC.
• Częstotliwość: 50 Hz.
• Czas załączenia: od 30 sekund do 10 minut.
• Uruchamianie: pojemnościowy sensor dotykowy.
• Zewnętrzne przyciski: tak.
• Przyciski podświetlane: kompatybilne do 6 mA przy 230 V.
• Funkcja restartu: tak.
• Instalacja elektryczna: 2-przewodowa.
• Montaż: podtynkowy w uniwersalnej puszce instalacyjnej.
• Zalecana puszka: uniwersalna 65 x 65 mm.
• Rodzaj styku: półprzewodnikowy.
• Zabezpieczenie wewnętrzne: szybki bezpiecznik F 3,15 A, niewymienny.
• Pobór własny: 0,7 W (5,3 VA).
• Obciążenie żarowe: 25-500 W.
• Obciążenie halogenowe 12 V AC: 50-300 VA.
• Obciążenie halogenowe 230 V AC: 18-500 W.
• Kompatybilność z fluorescencyjnymi: nie.
• Kompatybilność z energooszczędnymi: nie.
• Kompatybilność z downlightami elektronicznymi: nie.
• Kompatybilność z LED: nie.
• Wskaźnik LED: tak.
• Stopień ochrony: IP20.
• Klasa ochrony: II przy prawidłowym montażu.
• Temperatura pracy: -10 do +50 °C.
• Temperatura transportu i przechowywania: -20 do +60 °C.
• Przekrój przewodu: 0,75-1,5 mm².
• Maksymalny moment dokręcania: 0,4 Nm.
• Wymiary: 93 x 86 x 42,5 mm.
• Masa netto: 48 g.
• Kompatybilność: seria 27 firmy Simon.

Proste sterowanie czasowe jednym dotknięciem

Orbis PULSALUZ OB200000 łączy w jednym mechanizmie przycisk i timer, umożliwiając sterowanie oświetleniem poprzez samo dotknięcie przedniego sensora. Regulacja od 30 sekund do 10 minut oraz możliwość dodania zewnętrznych przycisków czynią z niego praktyczne rozwiązanie do automatyzacji obwodów oświetleniowych w strefach przejściowych.

Instalacja 2-przewodowa ułatwia niektóre wymiany i modernizacje, a ukryte ustawienia pomagają zachować wybraną konfigurację po montażu.

Ważne: PULSALUZ został zaprojektowany wyłącznie do obciążeń żarowych i halogenowych określonych przez Orbis. Nie jest kompatybilny z oświetleniem LED ani z innymi obciążeniami elektronicznymi. Nie należy również łączyć kilku mechanizmów PULSALUZ do sterowania jednym obciążeniem.
