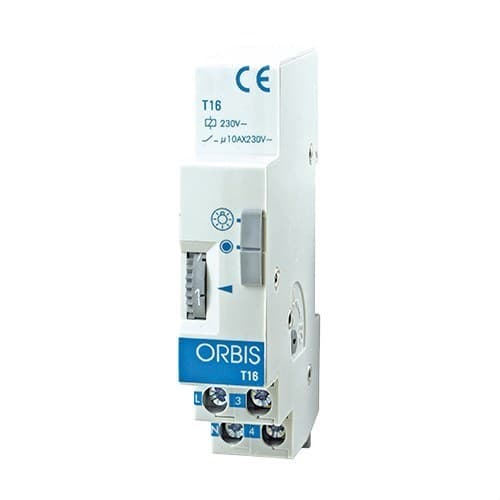

Modułowy mechanizm zegarowy T-16 230V SZYNA DIN 45 sekund do 7 minut

Orbis T-16, numer referencyjny OB060131, to modułowy timer do automatycznego sterowania obwodami oświetlenia, szczególnie polecany do klatek schodowych, korytarzy, części wspólnych, dziedzińców i innych przestrzeni, w których światło ma być włączone przez określony czas. Pracuje przy napięciu 230 V AC, oferuje regulację czasu od 45 sekund do 7 minut i montuje się go na szynie DIN, zajmując zaledwie 1 moduł 17,5 mm.

Jego funkcja restartu pozwala ponownie uruchomić cykl odmierzania po naciśnięciu przycisku w trakcie świecenia. Dodatkowo obsługuje instalacje 3- i 4-przewodowe, podświetlane przyciski oraz posiada ręczny przełącznik umożliwiający wybór między pracą automatyczną a stałym włączeniem.

Regulowany czas od 45 sekund do 7 minut

T-16 umożliwia łatwą regulację czasu, przez jaki obwód pozostaje załączony, za pomocą przedniego pokrętła. Zakres regulacji wynosi od 45 sekund do 7 minut, co ułatwia dopasowanie do różnych zastosowań i charakterystyki budynku.

Ta regulacja jest szczególnie praktyczna na klatkach schodowych, w korytarzach, przy wejściach, na dziedzińcach i w innych strefach przejściowych, gdzie stałe oświetlenie generowałoby niepotrzebne zużycie energii.

Funkcja restartu czasu

Orbis T-16 posiada funkcję restartu. Jeśli którykolwiek z przycisków zostanie naciśnięty, gdy czas odmierzania nadal trwa, cykl rozpoczyna się ponownie od początku.

Dzięki temu użytkownicy mogą wydłużyć czas świecenia w razie potrzeby, bez czekania na wcześniejsze wyłączenie światła.

Kompatybilny z instalacjami 3- i 4-przewodowymi

Timer może być stosowany zarówno w obwodach trójprzewodowych, jak i czteroprzewodowych, co zapewnia większą elastyczność w nowych instalacjach oraz przy wymianie istniejących timerów.

Przełączenie między typami instalacji odbywa się zgodnie ze schematem elektrycznym podanym przez Orbis. Urządzenie obsługuje także podświetlane przyciski wyposażone w lampki neonowe, z łącznym prądem do 50 mA.

Tryb automatyczny lub stałe włączenie

Na panelu przednim znajduje się ręczny przełącznik z dwoma pozycjami. W trybie automatycznym światło pozostaje włączone tylko przez wybrany czas po każdym naciśnięciu przycisku.

Pozycja stałego włączenia tymczasowo wyłącza odmierzanie czasu i utrzymuje obwód załączony. Funkcja ta jest przydatna podczas sprzątania, konserwacji, napraw lub w każdej sytuacji, gdy potrzebne jest ciągłe oświetlenie.

Zdolność łączeniowa 10 A

T-16 wyposażony jest w styk normalnie otwarty o zdolności łączeniowej 10 AX przy 230 V AC. Maksymalna obciążalność zależy od rodzaju podłączonego oświetlenia.

• Żarówki żarowe: do 2000 W.
• Żarówki halogenowe 230 V: do 2000 W.
• Halogeny niskonapięciowe 12 V: do 1200 VA.
• Świetlówki: do 800 VA.
• Downlighty: do 750 VA.
• Żarówki energooszczędne: do 700 VA.
• Oświetlenie LED: do 100 VA.

Kompaktowy format 1 modułu DIN

Orbis T-16 został zaprojektowany do montażu na szynie DIN 35 mm zgodnej z EN 60715. Zajmuje tylko 1 moduł o szerokości 17,5 mm, pomagając oszczędzić miejsce w rozdzielnicy elektrycznej.

Jego wymiary zewnętrzne wynoszą około 17,5 x 85 x 59 mm, a masa netto to zaledwie 68 g. Podłączenie elektryczne odbywa się za pomocą zacisków śrubowych dla przewodów o przekroju do 4 mm².

Niski pobór własny

Mechanizm charakteryzuje się poborem własnym 2 VA, co według karty katalogowej producenta odpowiada około 0,2 W. Ponieważ urządzenie zwykle pozostaje podłączone w sposób ciągły, tak niski pobór energii pomaga ograniczyć zużycie prądu przez sam układ sterowania.

Ochrona i warunki pracy

T-16 ma stopień ochrony IP20 zgodnie z EN 60529 oraz klasę ochronności II przy prawidłowym montażu. Zakres temperatury pracy wynosi od -10 do +50 °C, natomiast podczas transportu i przechowywania dopuszczalne są temperatury od -20 do +60 °C.

Dane techniczne Orbis T-16 OB060131

• Marka: Orbis.
• Numer referencyjny: OB060131.
• Model: T-16.
• Typ: timer / modułowy automat schodowy.
• Zastosowanie: czasowe sterowanie obwodami oświetlenia.
• Zasilanie: 230 V AC ±10%.
• Częstotliwość znamionowa: 50-60 Hz.
• Zakres czasowy: od 45 sekund do 7 minut.
• Funkcja restartu czasu: tak.
• Typ styku: normalnie otwarty (NO).
• Zdolność łączeniowa: 10 AX przy 230 V AC.
• Instalacja: 3- lub 4-przewodowa.
• Podświetlane przyciski: kompatybilne, do 50 mA z lampkami neonowymi.
• Sterowanie ręczne: automatyczne / stałe włączenie.
• Pobór własny: 2 VA (0,2 W).
• Montaż: szyna DIN 35 mm.
• Szerokość: 1 moduł DIN, 17,5 mm.
• Wymiary orientacyjne: 17,5 x 85 x 59 mm.
• Masa netto: 68 g.
• Maksymalny przekrój przewodu: 4 mm².
• Połączenie: zaciski śrubowe.
• Maksymalny moment dokręcania: 0,8 Nm.
• Stopień ochrony: IP20.
• Klasa ochronności: klasa II przy prawidłowym montażu.
• Temperatura pracy: od -10 do +50 °C.
• Temperatura transportu i przechowywania: od -20 do +60 °C.

Zastosowania timera Orbis T-16

T-16 został zaprojektowany przede wszystkim do automatyzacji oświetlenia w miejscach, gdzie światło jest potrzebne tylko przez krótki czas. Orbis przewiduje jego zastosowanie w domach, wspólnotach mieszkaniowych, budynkach publicznych, hotelach, szpitalach, biurach, lokalach handlowych, placówkach edukacyjnych, obiektach sportowych i przemyśle.

Zakres od 45 sekund do 7 minut, funkcja restartu oraz kompatybilność z instalacjami trzy- i czteroprzewodowymi sprawiają, że urządzenie jest szczególnie praktyczne zarówno w nowych instalacjach, jak i przy wymianie istniejących mechanizmów czasowych.

Kompaktowy timer do rozdzielnic elektrycznych

Orbis T-16 OB060131 łączy regulację z przodu, montaż na jednym module DIN oraz zdolność łączeniową 10 A w kompaktowym urządzeniu. Przełącznik automatyczne/stałe włączenie ułatwia również prace konserwacyjne, gdy trzeba utrzymać obwód pod napięciem przez dłuższy czas.

Aby zapewnić prawidłowe działanie, instalację i podłączenie należy wykonać zgodnie ze schematami i specyfikacjami podanymi przez Orbis oraz z zachowaniem obowiązujących przepisów elektrycznych.
