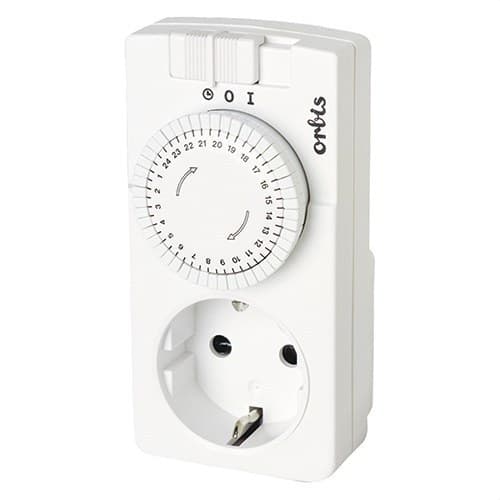

Programator wtykowy D T-15 DZIENNY S/RSVA.230V 3500W ESF.30 MN

Programator wtykowy Orbis DOMO D T-30, numer referencyjny OB162232, to analogowy wyłącznik czasowy zaprojektowany do automatycznego codziennego włączania i wyłączania urządzeń elektrycznych podłączonych do gniazda zasilania. Pracuje przy napięciu 230 V, posiada tarczę 24-godzinną z minimalnym interwałem programowania 30 minut i dopuszcza obciążalność 16(4) A, stanowiąc praktyczne rozwiązanie do sterowania oświetleniem, ogrzewaniem, małymi urządzeniami AGD i innym kompatybilnym sprzętem.

Jego instalacja jest wyjątkowo prosta: wystarczy podłączyć programator do gniazda Schuko i wpiąć do niego urządzenie, które ma być sterowane. Programowanie odbywa się bezpośrednio za pomocą zapadek na przedniej tarczy, bez ekranów, aplikacji ani elektronicznych ustawień. Dodatkowo posiada zabezpieczenie przed dziećmi oraz przełącznik ręczny, który pozwala wybrać tryb automatyczny, stałe włączenie i stałe wyłączenie.

Codzienne programowanie w 30-minutowych interwałach

Orbis DOMO D T-30 wykorzystuje analogową tarczę 24-godzinną podzieloną na 48 zapadek programujących. Każdy segment odpowiada 30-minutowemu przedziałowi, umożliwiając ustawienie różnych okresów pracy w ciągu dnia.

Po skonfigurowaniu program powtarza się codziennie. Cecha ta jest szczególnie przydatna do automatyzacji urządzeń, które mają działać zawsze w tych samych godzinach, bez konieczności ręcznego włączania i wyłączania każdego dnia.

Proste programowanie za pomocą przedniej tarczy

Przednia tarcza została zaprojektowana tak, aby ułatwić zarówno odczyt godziny, jak i konfigurację okresów załączenia. Aby ustawić program, wybiera się zapadki odpowiadające przedziałom, w których podłączone urządzenie ma pracować.

Ustawienie czasu odbywa się poprzez obrót tarczy do momentu, gdy aktualna godzina pokryje się ze wskaźnikiem programatora. Ponieważ jest to system analogowy, nie wymaga menu konfiguracyjnych ani specjalistycznej wiedzy z zakresu programowania elektronicznego.

Przełącznik ręczny z trzema trybami pracy

DOMO posiada przełącznik ręczny, który pozwala zmienić sposób działania bez ingerencji w ustawiony program. Użytkownik może wybrać trzy tryby zgodnie ze swoimi potrzebami.

• Automatyczny: podłączone urządzenie włącza się i wyłącza zgodnie z ustawionym programem dziennym.
• Stałe włączenie: utrzymuje zasilanie urządzenia niezależnie od programu.
• Stałe wyłączenie: odłącza obciążenie bez konieczności wyjmowania programatora z gniazda.

Pozycje te pozwalają tymczasowo anulować programowanie, na przykład podczas wakacji, prac konserwacyjnych lub w sytuacjach, gdy trzeba utrzymać urządzenie włączone dłużej niż zwykle.

Bezpośrednie podłączenie do gniazda Schuko

Orbis OB162232 jest urządzeniem wtykowym, dlatego nie wymaga montażu w rozdzielnicy ani instalacji na szynie DIN. Wyposażony jest we wtyczkę i gniazdo Schuko typu F, co pozwala umieścić go bezpośrednio między gniazdem elektrycznym a urządzeniem, które ma być automatyzowane.

Takie rozwiązanie ułatwia stosowanie w domach, biurach, sklepach i innych miejscach, gdzie chce się dodać sterowanie czasowe do urządzenia bez modyfikacji istniejącej instalacji elektrycznej.

Do 3500 W przy kompatybilnych obciążeniach

Programator ma zdolność łączeniową 16(4) A przy 230 V AC. Orbis podaje dla serii DOMO maksymalne obciążenie do 3500 W dla lamp żarowych i halogenowych 230 V.

Dopuszczalna moc zależy od rodzaju podłączonego obciążenia. Obciążenia indukcyjne, silniki, transformatory oraz niektóre systemy oświetleniowe mogą generować wysokie prądy rozruchowe, dlatego zawsze należy przestrzegać wartości podanych dla danego typu odbiornika.

• Żarowe: do 3500 W.
• Halogenowe 230 V: do 3500 W.
• Halogenowe niskonapięciowe 12 V: do 2250 VA.
• Zdolność łączeniowa: 16(4) A przy 230 V AC.

Wbudowane zabezpieczenie przed dziećmi

Gniazdo Schuko w modelu DOMO posiada zabezpieczenie przed dziećmi, które pomaga zapobiegać przypadkowemu kontaktowi z elementami pod napięciem. Cecha ta jest szczególnie przydatna w zastosowaniach domowych, gdzie programator pozostaje na stałe podłączony do łatwo dostępnego gniazda.

Bez podtrzymania pracy

Numer referencyjny OB162232 odpowiada wersji bez podtrzymania pracy. Oznacza to, że mechanizm zegarowy jest zasilany bezpośrednio z sieci elektrycznej i nie posiada baterii podtrzymującej pracę zegara podczas przerwy w zasilaniu.

Zapadki definiujące program pozostają fizycznie ustawione, jednak po zaniku zasilania może być konieczne ponowne ustawienie aktualnej godziny na tarczy.

Dokładność mechanizmu zegarowego

Orbis podaje dla mechanizmu dokładność chodu ±1 sekunda na dobę przy temperaturze odniesienia 22 °C. Pobór własny programatora wynosi 1,6 VA.

Stopień ochrony IP20 do użytku wewnętrznego

DOMO D T-30 ma stopień ochrony IP20 zgodnie z EN 60529 i jest przeznaczony do użytku wewnątrz pomieszczeń. Dokumentacja Orbis określa maksymalną temperaturę pracy na 60 °C.

Do zastosowań zewnętrznych lub miejsc narażonych na deszcz i kurz Orbis oferuje specjalne wersje DOMO Intemperie z inną obudową, dlatego tej referencji nie należy stosować jako zamiennika programatora przeznaczonego do pracy na zewnątrz.

Zastosowania Orbis DOMO D T-30

Dzięki codziennemu programowaniu i bezpośredniemu podłączeniu do gniazda Schuko, OB162232 może być używany do automatyzacji wielu urządzeń elektrycznych w granicach obciążenia określonych przez producenta.

• Programowane włączanie i wyłączanie lamp.
• Symulacja obecności podczas nieobecności lub wakacji.
• Programowanie grzejników i wybranych kompatybilnych urządzeń grzewczych.
• Sterowanie czasowe małymi urządzeniami AGD.
• Automatyzacja oświetlenia dekoracyjnego.
• Sterowanie urządzeniami elektrycznymi w domach, biurach lub lokalach użytkowych.
• Ograniczanie zużycia energii poprzez zapobieganie niepotrzebnej pracy urządzeń.

Dane techniczne Orbis OB162232

• Marka: Orbis.
• Numer referencyjny: OB162232.
• Model oficjalny: DOMO D T-30.
• Typ: analogowy programator czasowy wtykowy.
• Programowanie: dzienne.
• Tarcza: 24 godziny.
• Liczba zapadek: 48.
• Minimalny interwał programowania: 30 minut.
• Podtrzymanie pracy: nie.
• Zasilanie: 230 V AC.
• Częstotliwość: 50 Hz.
• Zdolność łączeniowa: 16(4) A przy 230 V AC.
• Maksymalna moc przy kompatybilnych obciążeniach rezystancyjnych: do 3500 W.
• Maksymalne obciążenie żarowe: 3500 W.
• Maksymalne obciążenie halogenowe 230 V: 3500 W.
• Maksymalne obciążenie halogenowe 12 V: 2250 VA.
• Pobór własny: 1,6 VA.
• Dokładność chodu: ±1 s/dobę przy 22 °C.
• Typ wtyczki i gniazda: Schuko typ F.
• Zabezpieczenie przed dziećmi: tak.
• Sterowanie ręczne: automatyczny / stałe włączenie / stałe wyłączenie.
• Stopień ochrony: IP20.
• Podana maksymalna temperatura: 60 °C.
• Zastosowanie: wewnętrzne.

Prosta automatyzacja bez instalacji elektrycznej

Orbis DOMO D T-30 OB162232 to szczególnie praktyczne rozwiązanie do dodania sterowania czasowego do urządzenia elektrycznego bez instalowania timerów w rozdzielnicy i bez modyfikacji istniejącego okablowania. Połączenie Schuko pozwala uruchomić go bezpośrednio w standardowym gnieździe.

Codzienne programowanie w 30-minutowych interwałach, ręczny przełącznik trybu pracy oraz możliwość obciążenia do 3500 W przy kompatybilnych obciążeniach rezystancyjnych pozwalają w prosty sposób automatyzować wiele codziennych zastosowań i pomagać w unikaniu niepotrzebnego zużycia energii.

Ważne: przed podłączeniem urządzenia należy sprawdzić, czy jego prąd, moc i rodzaj obciążenia mieszczą się w granicach określonych przez Orbis. Ta referencja jest przeznaczona do użytku wewnętrznego i nie posiada podtrzymania pracy.
