Regulowany timer od 30 sekund do 10 minut

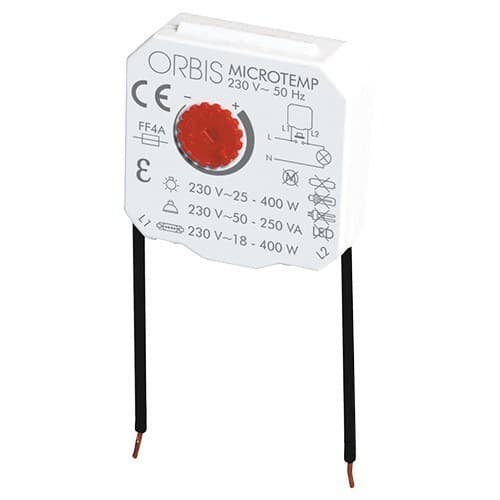

Timer Orbis MICROTEMP, referencja OB200004, to kompaktowy elektroniczny timer 230 V przeznaczony do automatyzacji włączania i wyłączania obwodów oświetleniowych w regulowanym zakresie od 30 sekund do 10 minut. Jego niewielkie wymiary pozwalają na ukryty montaż za przyciskiem, w uniwersalnej puszce podtynkowej, puszce rozgałęźnej, puszce instalacyjnej lub suficie podwieszanym.

MICROTEMP wykorzystuje połączenie tylko na 2 przewody i nie wymaga przewodu neutralnego w miejscu instalacji. Jest kompatybilny ze standardowymi przyciskami, obsługuje nieograniczoną liczbę dodatkowych przycisków i posiada funkcję ponownego wyzwalania czasowego, dzięki czemu kolejne naciśnięcie w trakcie cyklu uruchamia ponownie wybrany czas.

Regulowany czas od 30 sekund do 10 minut

Czas pracy ustawia się za pomocą pokrętła znajdującego się na froncie urządzenia. Zakres od 30 sekund do 10 minut pozwala dopasować załączanie do klatek schodowych, korytarzy, patio wspólnotowych, toalet i innych stref, w których oświetlenie ma pozostawać aktywne tylko przez określony czas.

Po upływie wybranego okresu MICROTEMP automatycznie odłącza obciążenie. Jeśli przycisk zostanie ponownie naciśnięty, gdy timer nadal pracuje, cykl rozpoczyna się od początku.

Instalacja na 2 przewodach i bez przewodu neutralnego

Jedną z głównych cech MICROTEMP jest połączenie wyłącznie za pomocą dwóch przewodów. Urządzenie podłącza się równolegle do przycisku i nie wymaga przewodu neutralnego w puszce podtynkowej.

Taka konfiguracja ułatwia zastosowanie w niektórych istniejących instalacjach, do których dochodzi jedynie faza i powrót oświetlenia, bez konieczności wprowadzania istotnych zmian w okablowaniu.

Ukryty montaż w puszce podtynkowej lub puszce instalacyjnej

Korpus timera ma wymiary około 40 x 40 x 14 mm, dzięki czemu można go umieścić za przyciskiem w puszce uniwersalnej lub zainstalować w puszce rozgałęźnej, instalacyjnej albo suficie podwieszanym.

Po zamontowaniu MICROTEMP pozostaje niewidoczny, a użytkownik nadal steruje oświetleniem za pomocą zwykłych przycisków, bez konieczności instalowania widocznego, specjalnego mechanizmu.

Kompatybilny z każdym standardowym przyciskiem

Orbis podaje kompatybilność ze standardowymi przyciskami dostępnymi na rynku. Dodatkowo można instalować nieograniczoną liczbę dodatkowych przycisków, co pozwala uruchamiać ten sam obwód z różnych punktów klatki schodowej, korytarza lub strefy wspólnej.

Obsługuje również przyciski podświetlane w konfiguracji przewidzianej przez producenta.

Funkcja ponownego wyzwalania czasowego

Funkcja rearmowalna pozwala automatycznie wydłużyć czas świecenia. Gdy przycisk zostanie naciśnięty ponownie podczas aktywnego odliczania, MICROTEMP rozpoczyna nowy pełny cykl z tym samym ustawionym czasem.

Jest to szczególnie przydatne na klatkach schodowych i w strefach wspólnych, ponieważ kolejni użytkownicy mogą ponownie uruchamiać odliczanie w miarę korzystania z przestrzeni.

Do zastosowania jako automat schodowy i timer

Oprócz zastosowania jako automat schodowy, instrukcje Orbis przewidują różne sposoby podłączenia, aby wykorzystać urządzenie jako timer załączenia lub wyłączenia.

Jego konstrukcja pozwala między innymi przekształcać określone impulsy o długim czasie trwania w krótsze impulsy czasowe, zawsze zgodnie ze schematami elektrycznymi wskazanymi przez producenta.

Zaprojektowany do oświetlenia żarowego i halogenowego

MICROTEMP wykorzystuje elektroniczne wyjście półprzewodnikowe. Ze względu na system pracy na 2 przewodach Orbis określa konkretne minimalne i maksymalne obciążenia, których należy przestrzegać.

• Żarówki: od 25 do 400 W.
• Halogeny niskonapięciowe 12 V AC: od 50 do 250 VA.
• Halogeny 230 V AC: od 18 do 400 W.

Niekompatybilny z LED i obciążeniami elektronicznymi

Ważne jest, aby pamiętać, że Orbis MICROTEMP nie jest przeznaczony do wszystkich typów oświetlenia. Producent wyraźnie wskazuje, że nie należy go stosować z obciążeniami elektronicznymi.

• Oświetlenie LED: niekompatybilne.
• Lampy fluorescencyjne: niekompatybilne.
• Świetlówki kompaktowe CFL: niekompatybilne.
• Downlighty elektroniczne: niekompatybilne.
• Silniki: niekompatybilne.
• Przekaźniki: niekompatybilne.

Do instalacji z oświetleniem LED lub obciążeniami elektronicznymi należy stosować timery Orbis specjalnie przygotowane do tych technologii.

Zdolność łączeniowa 1,5 A

MICROTEMP oferuje zdolność łączeniową 1,5 A przy 230 V AC. Element przełączający jest typu półprzewodnikowego, dlatego należy przestrzegać zarówno maksymalnego natężenia, jak i podanych dla każdego kompatybilnego obciążenia zakresów minimalnej i maksymalnej mocy.

Zabezpieczenie za pomocą wewnętrznego bezpiecznika

Urządzenie posiada szybki bezpiecznik typu F 4 A do ochrony wewnętrznej. Bezpiecznik ten nie jest wymienny, dlatego nie jest przeznaczony do samodzielnej wymiany przez użytkownika.

Niski pobór własny

Pobór mocy timera wynosi około 0,5 W, co odpowiada 5,5 VA. Urządzenie pracuje przy zasilaniu 230 V AC i częstotliwości 50 Hz.

Stopień ochrony IP20 do instalacji wewnętrznych

MICROTEMP ma stopień ochrony IP20 zgodnie z EN 60529 oraz klasę II przy prawidłowym montażu. Jest przeznaczony do zastosowań wewnętrznych i montażu w puszce podtynkowej, puszce instalacyjnej lub odpowiedniej obudowie.

Zakres temperatury pracy wynosi od -10 do +50 °C, natomiast podczas transportu i przechowywania dopuszczalne są temperatury od -20 do +60 °C.

Dane techniczne Orbis MICROTEMP OB200004

• Marka: Orbis.
• Referencja: OB200004.
• Model: MICROTEMP.
• Typ: timer elektroniczny / automat schodowy.
• Zasilanie: 230 V AC.
• Częstotliwość: 50 Hz.
• Zakres czasowy: od 30 sekund do 10 minut.
• Funkcja ponownego wyzwalania: tak.
• Instalacja: 2 przewody.
• Wymagany przewód neutralny: nie.
• Dodatkowe przyciski: bez ograniczeń.
• Kompatybilność ze standardowymi przyciskami: tak.
• Typ wyjścia: półprzewodnikowy.
• Zdolność łączeniowa: 1,5 A przy 230 V AC.
• Pobór własny: 5,5 VA, około 0,5 W.
• Zabezpieczenie wewnętrzne: szybki bezpiecznik F 4 A niewymienny.
• Obciążenie żarowe: 25-400 W.
• Obciążenie halogenowe 12 V AC: 50-250 VA.
• Obciążenie halogenowe 230 V AC: 18-400 W.
• Kompatybilność ze świetlówkami: nie.
• Kompatybilność z CFL: nie.
• Kompatybilność z downlightami elektronicznymi: nie.
• Kompatybilność z LED: nie.
• Kompatybilność z silnikami: nie.
• Kompatybilność z przekaźnikami: nie.
• Montaż: ukryty w puszce podtynkowej, puszce instalacyjnej, puszce rozgałęźnej lub suficie podwieszanym.
• Przybliżone wymiary korpusu: 40 x 40 x 14 mm.
• Przekrój przewodu: 1 mm².
• Masa netto: 22 g.
• Stopień ochrony: IP20 zgodnie z EN 60529.
• Klasa ochrony: Klasa II przy prawidłowym montażu.
• Temperatura pracy: -10 do +50 °C.
• Temperatura transportu i przechowywania: -20 do +60 °C.

Ukryte sterowanie czasowe bez zmiany widocznego mechanizmu

Orbis MICROTEMP OB200004 pozwala dodać automatyczne wyłączanie do instalacji przy zachowaniu standardowych przycisków. Jego niewielki rozmiar ułatwia ukrycie za mechanizmem, a połączenie na 2 przewody umożliwia zastosowanie w instalacjach, w których w tym punkcie nie ma dostępnego przewodu neutralnego.

Zakres czasowy od 30 sekund do 10 minut, funkcja ponownego wyzwalania oraz możliwość podłączenia wielu przycisków czynią go szczególnie praktycznym rozwiązaniem do klatek schodowych, patio wspólnotowych, korytarzy i innych stref komunikacyjnych wyposażonych w oświetlenie żarowe lub halogenowe.

Ważne: MICROTEMP nie jest kompatybilny z oświetleniem LED, świetlówkami, CFL, downlightami elektronicznymi, silnikami ani przekaźnikami. Przed instalacją należy sprawdzić, czy obciążenie mieści się w podanych przez Orbis zakresach minimalnych i maksymalnych.
