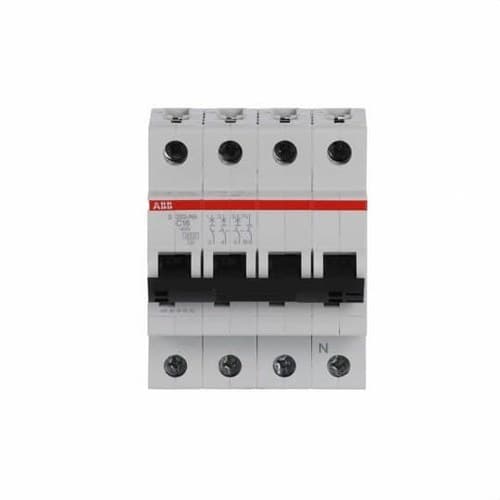

Wyłącznik nadprądowy S203-C16NA 3P+N 16A Krzywa C 10kA

Wyłącznik nadprądowy ABB S203-C16NA, numer referencyjny 2CDS253103R0164, to modułowe urządzenie z gamy System pro M compact S200, przeznaczone do ochrony trójfazowych obwodów z przewodem neutralnym przed przeciążeniami i zwarciami. Posiada konfigurację 3P+N, prąd znamionowy 16 A oraz charakterystykę wyzwalania C, z trzema biegunami chronionymi i neutralnym przełączanym jednocześnie.

S203-C16NA łączy opóźniony mechanizm wyzwalania termicznego do ochrony przed przeciążeniami z szybkim mechanizmem elektromagnetycznym reagującym na zwarcia. Jego ograniczająca prąd konstrukcja, format 4 modułów oraz montaż na szynie DIN ułatwiają integrację w rozdzielnicach mieszkaniowych, komercyjnych i przemysłowych.

Wyłącznik nadprądowy 3P+N 16 A

ABB S203-C16NA ma łącznie cztery bieguny: trzy bieguny chronione oraz biegun neutralny, który jest załączany i wyłączany razem z fazami. Taka konfiguracja jest szczególnie odpowiednia do obwodów trójfazowych z przewodem neutralnym, w których wymagane jest jednoczesne odłączenie wszystkich przewodów czynnych.

Prąd znamionowy wynosi 16 A, a przewód neutralny znajduje się po prawej stronie urządzenia.

Charakterystyka wyzwalania C

Charakterystyka wyzwalania C jest szeroko stosowana w instalacjach elektroenergetycznych oraz w obwodach z odbiornikami, które mogą generować umiarkowane prądy rozruchowe.

Mechanizm termiczny działa, gdy przeciążenie utrzymuje się przez określony czas, natomiast wyzwalacz elektromagnetyczny zapewnia szybkie zadziałanie przy wysokich prądach zwarciowych.

Zdolność wyłączania 6 kA zgodnie z IEC/EN 60898-1

Zgodnie z IEC/EN 60898-1 ABB określa dla S203-C16NA znamionową zdolność zwarciową Icn na poziomie 6 kA przy 400 V AC. Jest to wartość zwykle stosowana, gdy wyłącznik nadprądowy jest specyfikowany zgodnie z normą dla wyłączników instalacyjnych do zastosowań domowych i podobnych.

10 kA Icu zgodnie z IEC/EN 60947-2 przy 400 V

Gdy urządzenie jest rozpatrywane zgodnie z IEC/EN 60947-2, ABB określa graniczną zdolność wyłączania Icu na poziomie 10 kA przy 400 V AC. Z tego powodu model może być handlowo opisywany jako wyłącznik nadprądowy 10 kA.

Wartości publikowane przez ABB zgodnie z IEC/EN 60947-2 są następujące:

• Icu przy 230 V AC: 20 kA.
• Icu przy 400 V AC: 10 kA.
• Icu przy 440 V AC: 10 kA.
• Ics przy 230 V AC: 15 kA.
• Ics przy 400 V AC: 7,5 kA.
• Ics przy 440 V AC: 7,5 kA.

Dlatego przy podawaniu zdolności wyłączania S203-C16NA zaleca się również wskazanie normy odniesienia: 6 kA Icn zgodnie z IEC/EN 60898-1 lub 10 kA Icu przy 400 V zgodnie z IEC/EN 60947-2.

Ochrona przed przeciążeniami i zwarciami

Wyłącznik nadprądowy integruje dwa uzupełniające się mechanizmy wyzwalania:

• Wyzwalanie termiczne: chroni przewody przed długotrwałymi przeciążeniami.
• Wyzwalanie elektromagnetyczne: działa szybko przy prądach zwarciowych.

Takie połączenie pozwala stosować S203-C16NA jako zabezpieczenie ogólne obwodów w granicach określonych przez jego parametry elektryczne oraz projekt instalacji.

Klasa ograniczenia energii 3

ABB S203-C16NA należy do klasy ograniczenia energii 3. Wyłączniki automatyczne S200 są urządzeniami ograniczającymi prąd, zaprojektowanymi tak, aby zmniejszać energię przepuszczaną podczas zwarcia w trakcie działania mechanizmu zabezpieczającego.

400 V AC zgodnie z IEC/EN 60898-1

Znamionowe napięcie pracy zgodnie z IEC/EN 60898-1 wynosi 400 V AC. Zgodnie z IEC/EN 60947-2 znamionowe napięcie pracy sięga 440 V AC.

Znamionowe napięcie izolacji Ui wynosi 440 V, a znamionowe napięcie udarowe Uimp 4 kV. Częstotliwość znamionowa to 50/60 Hz.

4 moduły DIN

S203-C16NA zajmuje 4 moduły w rozdzielnicy. Jego przybliżone wymiary to 70 mm szerokości, 88 mm wysokości i 69 mm głębokości.

Jest przystosowany do montażu na szynach DIN TH35-7,5 i TH35-15 zgodnie z IEC 60715 i może być instalowany w różnych pozycjach, zależnie od potrzeb rozdzielnicy.

Zaciski przyłączeniowe o dużej pojemności

Zaciski główne dopuszczają różne przekroje przewodów w zależności od rodzaju kabla:

• Przewód sztywny: od 0,75 do 35 mm².
• Przewód wielodrutowy/elastyczny: od 0,75 do 25 mm².
• Przewód elastyczny z tulejką: od 0,75 do 25 mm².
• Połączenie grzebieniowe: do 10 mm².

Moment dokręcania określony dla zacisków wynosi 2,8 Nm, przy użyciu wkrętaka Pozidriv 2.

Wskaźnik położenia styków

Urządzenie posiada wizualną sygnalizację położenia styków, co ułatwia sprawdzenie stanu wyłącznika podczas obsługi lub konserwacji:

• Czerwony: styki zamknięte / ON.
• Zielony: styki otwarte / OFF.

Stopień ochrony IP20

Wyłącznik ma stopień ochrony IP20 jako urządzenie samodzielne. Zainstalowany w odpowiedniej obudowie z pokrywą może osiągnąć poziom ochrony całego zestawu przewidziany przez producenta i projekt rozdzielnicy.

Temperatura pracy od -25 do +55 °C

ABB określa zakres temperatury otoczenia pracy od -25 do +55 °C, przy temperaturze odniesienia otoczenia 30 °C. Dla magazynowania podany zakres wynosi od -40 do +70 °C.

Kategoria przepięciowa III

S203-C16NA jest sklasyfikowany w kategorii przepięciowej III oraz stopniu zanieczyszczenia 3. Jego znamionowe napięcie udarowe Uimp wynosi 4 kV.

Trwałość elektryczna

Dokumentacja techniczna producenta określa trwałość elektryczną do 20 000 cykli łączeniowych w podanych warunkach. Taka trwałość jest przeznaczona do zapewnienia niezawodnej pracy w profesjonalnych rozdzielnicach.

Kompatybilność z akcesoriami System pro M compact

Wyłącznik nadprądowy należy do rodziny ABB System pro M compact i umożliwia zastosowanie różnych kompatybilnych akcesoriów z tej gamy, takich jak styki pomocnicze, styki sygnalizacyjne oraz inne urządzenia pomocnicze.

ABB oferuje również styki pomocnicze montowane od dołu, które pozwalają rozszerzyć funkcje sygnalizacji, zajmując mniej miejsca po bokach rozdzielnicy. Akcesoria należy dobierać osobno i nie są one standardowo dołączone do wyłącznika, chyba że wyraźnie zaznaczono inaczej.

Zastosowania ABB S203-C16NA

• Rozdzielnice trójfazowe z przewodem neutralnym.
• Instalacje sektora komercyjnego.
• Instalacje przemysłowe.
• Rozdzielnice dystrybucyjne.
• Obwody trójfazowe 16 A.
• Instalacje handlowe.
• Maszyny i kompatybilne rozdzielnice pomocnicze.
• Ochrona linii przed przeciążeniami i zwarciami.

Parametry techniczne ABB S203-C16NA

• Marka: ABB.
• Numer referencyjny: 2CDS253103R0164.
• Model: S203-C16NA.
• Rodzina: System pro M compact S200.
• Typ: wyłącznik automatyczny nadprądowy.
• Konfiguracja: 3P+N.
• Całkowita liczba biegunów: 4.
• Chronione bieguny: 3.
• Przełączany neutralny: tak.
• Położenie neutralnego: po prawej.
• Prąd znamionowy In: 16 A.
• Charakterystyka wyzwalania: C.
• Zdolność wyłączania Icn zgodnie z IEC/EN 60898-1 przy 400 V: 6 kA.
• Graniczna zdolność wyłączania Icu zgodnie z IEC/EN 60947-2 przy 400 V: 10 kA.
• Icu zgodnie z IEC/EN 60947-2 przy 230 V: 20 kA.
• Icu zgodnie z IEC/EN 60947-2 przy 440 V: 10 kA.
• Ics zgodnie z IEC/EN 60947-2 przy 400 V: 7,5 kA.
• Klasa ograniczenia energii: 3.
• Znamionowe napięcie zgodnie z IEC/EN 60898-1: 400 V AC.
• Znamionowe napięcie zgodnie z IEC/EN 60947-2: do 440 V AC.
• Napięcie izolacji Ui: 440 V.
• Napięcie udarowe Uimp: 4 kV.
• Częstotliwość: 50/60 Hz.
• Kategoria przepięciowa: III.
• Stopień zanieczyszczenia: 3.
• Zabezpieczenie przed przeciążeniem: termiczne.
• Zabezpieczenie przed zwarciem: elektromagnetyczne.
• Stopień ochrony: IP20.
• Montaż: szyna DIN 35 mm.
• Szerokość: 4 moduły / 70 mm.
• Wysokość: 88 mm.
• Głębokość: 69 mm.
• Przekrój przewodu sztywnego: 0,75-35 mm².
• Przekrój przewodu elastycznego: 0,75-25 mm².
• Moment dokręcania: 2,8 Nm.
• Wskaźnik położenia: czerwony ON / zielony OFF.
• Temperatura pracy: -25 do +55 °C.
• Temperatura przechowywania: -40 do +70 °C.
• Straty mocy: 10 W w warunkach znamionowych.
• Straty na biegun: 2,5 W.
• Trwałość elektryczna: do 20 000 cykli.
• Masa netto: około 0,45 kg.
• GTIN/EAN: 4016779532471.
• Normy: IEC/EN 60898-1, IEC/EN 60947-2 oraz UL 1077.

Modułowa ochrona ABB dla trójfazowych obwodów z neutralnym

ABB S203-C16NA łączy konfigurację 3P+N, prąd znamionowy 16 A i charakterystykę C w kompaktowym urządzeniu o 4 modułach. Jego mechanizmy termiczny i elektromagnetyczny zapewniają ochronę przed przeciążeniami i zwarciami, a neutralny jest przełączany jednocześnie z trzema fazami.

Jego zdolność wyłączania 6 kA Icn zgodnie z IEC/EN 60898-1 oraz 10 kA Icu przy 400 V zgodnie z IEC/EN 60947-2, wraz z klasą ograniczenia 3 i kompatybilnością z akcesoriami System pro M compact, pozwalają stosować go w szerokim zakresie rozdzielnic w sektorze mieszkaniowym, komercyjnym i przemysłowym.

Ważne: wartość 10 kA zwykle podawana dla tego wyłącznika nadprądowego odpowiada granicznej zdolności wyłączania Icu przy 400 V zgodnie z IEC/EN 60947-2. Zgodnie z IEC/EN 60898-1 ABB określa znamionową zdolność wyłączania Icn na poziomie 6 kA przy 400 V.
