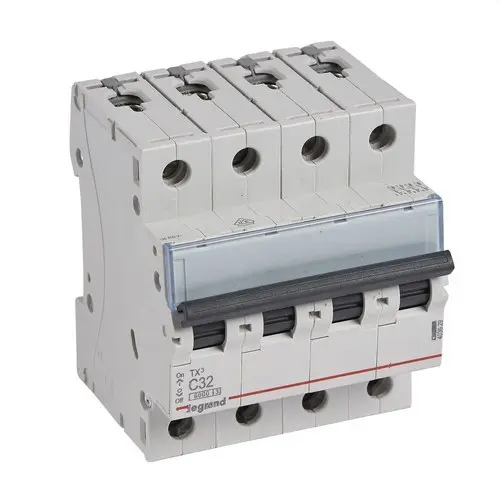

Wyłącznik nadprądowy TX3 4P 32A Charakterystyka C Charakterystyka C 6kA

Wyłącznik nadprądowy Legrand TX³ 403629 to czterobiegunowy wyłącznik automatyczny przeznaczony do ochrony instalacji elektrycznych przed przeciążeniami i zwarciami. Posiada 4 bieguny chronione, prąd znamionowy 32 A, charakterystykę wyzwalania krzywa C oraz napięcie znamionowe 400 V AC.

Dzięki zdolności wyłączania 6 kA przy 400 V zgodnie z EN 60898-1 ten wyłącznik nadprądowy z serii TX³ jest gotowy do zastosowania w rozdzielnicach mieszkaniowych, komercyjnych oraz innych instalacjach dystrybucyjnych. Jego modułowa konstrukcja zajmuje 4 moduły i umożliwia montaż na szynie DIN.

Wyłącznik nadprądowy Legrand TX³ 4-biegunowy 32 A

Referencja 403629 należy do gamy wyłączników automatycznych nadprądowych TX³ firmy Legrand. Jego główną funkcją jest ochrona okablowania i podłączonych urządzeń przed nadprądami, które mogą wystąpić w wyniku przeciążenia lub zwarcia.

Urządzenie łączy zabezpieczenie termiczne, przeznaczone do działania przy długotrwałych przeciążeniach, z zabezpieczeniem magnetycznym, które zapewnia szybkie zadziałanie w przypadku pojawienia się dużego prądu zwarciowego.

Oprócz funkcji ochronnej Legrand wskazuje, że wyłącznik może być używany do sterowania i izolowania instalacji, ułatwiając ręczne odłączenie obwodu podczas prac konserwacyjnych lub interwencyjnych.

4 bieguny chronione

Legrand TX³ 403629 ma 4 bieguny całkowite i 4 bieguny chronione. Jego mechanizm umożliwia jednoczesne rozłączenie przewodów związanych z obwodem w momencie zadziałania wyłącznika nadprądowego.

Taka konfiguracja czterobiegunowa jest odpowiednia do instalacji wymagających jednoczesnej ochrony czterech przewodów za pomocą jednego urządzenia modułowego.

Prąd znamionowy 32 A

Prąd znamionowy wyłącznika nadprądowego wynosi 32 ampery. Wartość ta powinna być dobrana do przekroju przewodów, charakterystyki obciążenia, sposobu instalacji oraz warunków przewidzianych dla obwodu.

Prawidłowy dobór wyłącznika automatycznego pozwala chronić okablowanie przed prądami wyższymi niż te, które może ono bezpiecznie przenosić w sposób ciągły.

Krzywa wyzwalania C

Referencja 403629 posiada krzywą wyzwalania C. W tego typu wyłącznikach wyzwolenie magnetyczne natychmiastowe następuje, gdy prąd osiąga około 5 do 10 razy prąd znamionowy.

Dla tego modelu 32 A Legrand określa próg magnetyczny w zakresie od 160 do 320 A.

Taka charakterystyka pozwala wytrzymać określone krótkotrwałe prądy rozruchowe bez konieczności natychmiastowego zadziałania, przy jednoczesnym zachowaniu szybkiej reakcji na duże prądy zwarciowe.

Zabezpieczenie termiczne przed przeciążeniem

Gdy prąd przepływający przez obwód przekracza wartość znamionową przez określony czas, mechanizm termiczny wyłącznika powoduje otwarcie styków.

To zabezpieczenie pomaga zapobiegać nadmiernemu nagrzewaniu się przewodów i innych elementów elektrycznych, które mogłoby wystąpić przy zbyt długotrwałym przeciążeniu.

Zabezpieczenie magnetyczne przed zwarciem

W przypadku wysokiego prądu zwarciowego mechanizm magnetyczny działa szybko, aby odłączyć zasilanie obwodu.

Połączenie obu systemów zapewnia w jednym urządzeniu ochronę przed dwoma głównymi rodzajami nadprądów, które mogą wystąpić w instalacji elektrycznej.

Zdolność wyłączania 6 kA

Legrand 403629 ma znamionową zdolność wyłączania Icn 6 kA przy 400 V zgodnie z EN 60898-1.

Zdolność wyłączania oznacza możliwość bezpiecznego przerwania przez wyłącznik automatyczny prądu zwarciowego w warunkach określonych przez normę i producenta.

Zgodnie z IEC 60947-2 Legrand podaje również znamionową zdolność wyłączania Icu 6 kA przy 400 V oraz 10 kA przy 230 V.

Klasa ograniczenia energii 3

Wyłącznik nadprądowy posiada klasę ograniczenia energii 3, czyli najwyższy poziom przewidziany w EN 60898-1 dla tego parametru.

Ograniczenie energii pomaga zmniejszyć ilość energii przepływającej przez obwód podczas zwarcia, w granicach warunków pracy przewidzianych dla urządzenia.

Napięcie znamionowe 400 V

Legrand TX³ 403629 jest przeznaczony do napięcia znamionowego 400 V AC, z zakresem znamionowym podanym przez producenta od 360 do 440 V.

Częstotliwość pracy wynosi od 50 do 60 Hz, co umożliwia jego zastosowanie w typowych sieciach dystrybucyjnych prądu przemiennego.

Format 4 modułów do szyny DIN

Wyłącznik automatyczny jest przeznaczony do montażu na szynie DIN wewnątrz rozdzielnicy i zajmuje szerokość odpowiadającą 4 modułom.

Jego przybliżone wymiary to:

• Szerokość: 70,8 mm.
• Wysokość: 88 mm.
• Głębokość: 77,8 mm.
• Głębokość montażowa: 44 mm.

Modułowa konstrukcja ułatwia montaż obok wyłączników różnicowoprądowych, styczników i innych urządzeń ochronnych oraz sterujących.

Zasilanie od góry lub od dołu

Legrand 403629 zapewnia elastyczność podczas okablowania rozdzielnicy, ponieważ może być zasilany zarówno od góry, jak i od dołu.

Podłączenie może być wykonane za pomocą przewodu miedzianego lub grzebienia rozdzielczego typu widełkowego, zawsze z użyciem kompatybilnych elementów i zgodnie z zaleceniami montażowymi producenta.

Możliwość podłączenia różnych przekrojów przewodów

Zaciski są przystosowane do podłączania przewodów o różnych przekrojach. Legrand podaje maksymalną wartość:

• Przewód giętki: do 25 mm².
• Przewód sztywny: do 35 mm².

System wykorzystuje zaciski śrubowe i został zaprojektowany tak, aby zapewnić pewne połączenie wewnątrz rozdzielnicy.

Zaciski z ochroną IP20

Wyłącznik ma stopień ochrony IP20, a zaciski są zaprojektowane tak, aby chronić przed przypadkowym dotknięciem części czynnych po prawidłowym zainstalowaniu urządzenia.

Odporność na uderzenia mechaniczne podana przez Legrand wynosi IK02.

Zintegrowany uchwyt na etykietę

Na froncie wyłącznika nadprądowego znajduje się uchwyt na etykietę, który umożliwia wyraźną identyfikację chronionego obwodu.

Ta cecha ułatwia konserwację, inspekcję i lokalizację obwodów w rozdzielnicach z wieloma urządzeniami ochronnymi.

Kompatybilny z akcesoriami Legrand DX³

Wyłącznik nadprądowy TX³ 403629 może być wyposażony w wybrane akcesoria i dodatki z gamy Legrand DX³, umożliwiając dodanie funkcji sterowania lub sygnalizacji.

Legrand przewiduje również możliwość podłączenia przewodów aluminiowych za pomocą odpowiedniego, kompatybilnego terminala specjalnego przeznaczonego dla tej gamy.

Szeroki zakres warunków instalacji

Karta techniczna produktu określa stopień zanieczyszczenia 2 oraz temperaturę przechowywania w zakresie od -40 do 70°C.

Urządzenie jest wykonane w kolorze szarym zbliżonym do RAL 7035, a Legrand klasyfikuje je jako produkt bezhalogenowy.

Zgodność z EN 60898-1

Legrand TX³ 403629 spełnia wymagania obowiązującej normy EN 60898-1 dla wyłączników automatycznych przeznaczonych do instalacji domowych i podobnych zastosowań.

Referencja posiada również certyfikację AENOR, potwierdzającą jej 4 bieguny, 400 V, 32 A, krzywą C, zdolność wyłączania 6 kA oraz klasę ograniczenia energii 3.

Dane techniczne Legrand 403629

• Marka: Legrand.
• Seria: TX³.
• Referencja: 403629.
• EAN: 3245064036290.
• Typ produktu: wyłącznik automatyczny nadprądowy.
• Liczba biegunów: 4.
• Liczba biegunów chronionych: 4.
• Prąd znamionowy: 32 A.
• Krzywa wyzwalania: C.
• Próg magnetyczny: od 160 do 320 A.
• Napięcie znamionowe: 400 V AC.
• Zakres napięcia znamionowego: od 360 do 440 V.
• Częstotliwość: od 50 do 60 Hz.
• Zdolność wyłączania Icn zgodnie z EN 60898-1 przy 400 V: 6 kA.
• Zdolność wyłączania Icu zgodnie z IEC 60947-2 przy 400 V: 6 kA.
• Zdolność wyłączania Icu zgodnie z IEC 60947-2 przy 230 V: 10 kA.
• Klasa ograniczenia energii: 3.
• Liczba modułów: 4.
• Montaż: szyna DIN.
• Szerokość: 70,8 mm.
• Wysokość: 88 mm.
• Głębokość: 77,8 mm.
• Głębokość montażowa: 44 mm.
• Stopień ochrony: IP20.
• Odporność na uderzenia: IK02.
• Stopień zanieczyszczenia: 2.
• Maksymalna pojemność dla przewodu giętkiego: 25 mm².
• Maksymalna pojemność dla przewodu sztywnego: 35 mm².
• Typ połączenia: zacisk śrubowy, przewód lub grzebień rozdzielczy.
• Kierunek zasilania: od góry lub od dołu.
• Temperatura przechowywania: od -40 do 70°C.
• Kolor: szary RAL 7035.
• Bezhalogenowy: tak.
• Uchwyt na etykietę: zintegrowany.
• Kompatybilny z akcesoriami DX³: tak.
• Główna norma: EN 60898-1.

Czterobiegunowa ochrona dla instalacji elektrycznych

Wyłącznik nadprądowy Legrand TX³ 403629 łączy 32 A, krzywą C, ochronę 4-biegunową i zdolność wyłączania 6 kA przy 400 V w kompaktowym formacie 4 modułów.

Montaż na szynie DIN, zasilanie od góry lub od dołu, możliwość podłączenia przewodów do 35 mm², uchwyt na etykietę oraz kompatybilność z akcesoriami DX³ ułatwiają jego zastosowanie w rozdzielnicach wymagających skutecznej ochrony przed przeciążeniami i zwarciami.
