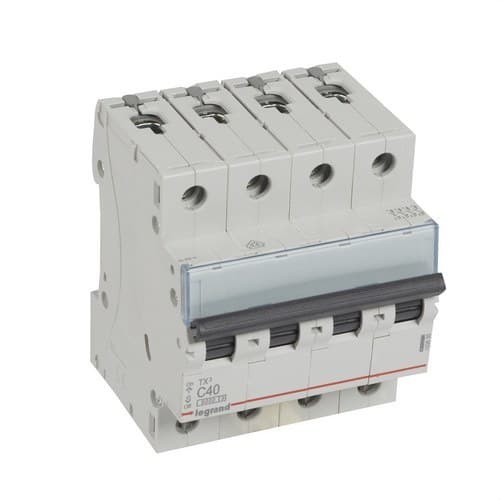

Wyłącznik nadprądowy TX3 4P 40A Krzywa C 6kA

Wyłącznik nadprądowy Legrand TX³ 403630 to automatyczny wyłącznik 4-biegunowy z zabezpieczeniem wszystkich biegunów i prądem znamionowym 40 A, przeznaczony do ochrony instalacji elektrycznych przed przeciążeniami i zwarciami. Posiada charakterystykę wyzwalania C, napięcie znamionowe 400 V oraz zdolność wyłączania 6 kA przy 400 V zgodnie z EN 60898-1.

Jego format 4 modułów oraz montaż na szynie DIN ułatwiają integrację w rozdzielnicach mieszkaniowych, komercyjnych i przemysłowych. Oprócz ochrony nadprądowej urządzenie może służyć do sterowania i odłączania obwodu elektrycznego oraz współpracuje z różnymi akcesoriami i dodatkami z gamy Legrand DX³.

Wyłącznik nadprądowy Legrand TX³ 4-biegunowy 40 A

Referencja 403630 należy do serii wyłączników automatycznych TX³ firmy Legrand. Urządzenie ma 4 bieguny całkowite i 4 bieguny chronione, zapewniając ochronę nadprądową na wszystkich biegunach.

Prąd znamionowy wynosi 40 amperów, a znamionowe napięcie pracy to 400 V AC, przy zakresie znamionowym wskazanym przez Legrand od 360 do 440 V.

Ochrona przed przeciążeniami i zwarciami

Wyłącznik automatyczny łączy dwa mechanizmy ochrony. Część termiczna reaguje na długotrwałe przeciążenia, które mogą powodować nadmierne nagrzewanie przewodów, natomiast wyzwalacz magnetyczny zapewnia szybkie zadziałanie przy dużych prądach powstałych w wyniku zwarcia.

Taka kombinacja pozwala chronić okablowanie i podłączone urządzenia przed głównymi stanami nadprądowymi, które mogą wystąpić w instalacji elektrycznej.

Charakterystyka wyzwalania C

Legrand 403630 posiada charakterystykę wyzwalania C. Producent określa dla tej charakterystyki próg magnetyczny w zakresie od 5 do 10 razy prąd znamionowy.

W tej wersji 40 A wyzwalanie magnetyczne mieści się w zakresie od 200 do 400 A. Cecha ta pozwala wytrzymać określone chwilowe piki prądu, zachowując jednocześnie szybką reakcję na zwarcia.

Zdolność wyłączania 6 kA przy 400 V

Zgodnie z normą EN 60898-1 wyłącznik nadprądowy ma znamionową zdolność wyłączania 6 kA przy 400 V.

Dla napięcia 230 V Legrand podaje znamionową zdolność wyłączania 10 kA zgodnie z EN 60898-1.

Zdolność wyłączania zgodnie z IEC 60947-2

Zgodnie z IEC 60947-2, podana przez Legrand zdolność wyłączania graniczna wynosi:

• 6 kA przy 400 V.
• 10 kA przy 230 V.

Wartości zdolności wyłączania należy zawsze interpretować łącznie z napięciem i odpowiednią normą badawczą.

Klasa ograniczenia energii 3

Legrand TX³ 403630 ma klasę ograniczenia energii 3 zgodnie z EN 60898-1.

Ograniczenie energii pomaga zmniejszyć energię przepływającą przez instalację podczas zwarcia, ograniczając naprężenia cieplne i elektrodynamiczne działające na przewody oraz inne elementy znajdujące się za urządzeniem.

Montaż na szynie DIN i format 4 modułów

Wyłącznik nadprądowy jest przeznaczony do montażu na szynie DIN i zajmuje szerokość odpowiadającą 4 modułom.

Głębokość montażowa wynosi 44 mm, co pozwala na integrację w rozdzielnicach modułowych wraz z wyłącznikami różnicowoprądowymi, stycznikami, ogranicznikami przepięć oraz innymi urządzeniami ochronnymi i sterującymi.

Wymiary

• Szerokość: 70,8 mm.
• Wysokość: 88 mm.
• Głębokość: 77,8 mm.
• Głębokość montażowa: 44 mm.
• Szerokość modułowa: 4 moduły.

Zaciski IP20

Zaciski są zaprojektowane z ochroną IP20 przed przypadkowym dotykiem palcem, gdy urządzenie jest prawidłowo zainstalowane.

Wyłącznik wykorzystuje zaciski śrubowe i może być podłączany zarówno przewodami, jak i kompatybilnymi systemami grzebieniowymi.

Możliwości przyłączeniowe

• Przewód elastyczny: do 25 mm².
• Przewód sztywny: do 35 mm².

Możliwość podłączenia pozwala stosować wyłącznik nadprądowy w rozdzielnicach elektrycznych z różnymi przekrojami przewodów, w granicach określonych przez Legrand.

Zasilanie od góry lub od dołu

TX³ 403630 umożliwia zasilanie od góry lub od dołu, zapewniając większą elastyczność podczas projektowania i okablowania rozdzielnicy.

Legrand przewiduje połączenie za pomocą przewodu miedzianego lub kompatybilnego grzebienia rozdzielczego, ułatwiając wspólne zasilanie kilku urządzeń modułowych.

Napięcie izolacji 500 V

Znamionowe napięcie izolacji urządzenia wynosi 500 V. Dodatkowo posiada ono znamionowe napięcie udarowe wytrzymywane 4 kV.

• Napięcie znamionowe: 400 V.
• Zakres znamionowego napięcia: od 360 do 440 V.
• Napięcie izolacji: 500 V.
• Napięcie udarowe wytrzymywane: 4 kV.
• Częstotliwość: od 50 do 60 Hz.

Stopień ochrony IP20 i IK02

Wyłącznik automatyczny ma stopień ochrony IP20 oraz odporność mechaniczną na uderzenia IK02.

Jego znamionowy stopień zanieczyszczenia to 2, zgodnie z parametrami technicznymi określonymi przez Legrand.

Kompatybilny z akcesoriami Legrand DX³

Wyłącznik nadprądowy można uzupełnić o kompatybilne akcesoria i dodatki z gamy Legrand DX³, co pozwala rozszerzyć funkcje rozdzielnicy zgodnie z wymaganiami projektu.

W ofercie gamy znajdują się akcesoria sterujące i sygnalizacyjne oraz kompatybilne rozwiązania wykonawcze. Dobór akcesorium należy sprawdzić w aktualnej dokumentacji Legrand.

Wbudowany uchwyt na etykietę

Front urządzenia posiada zintegrowany uchwyt na etykietę, który umożliwia czytelną identyfikację chronionego obwodu.

Ułatwia to instalację, kontrolę i konserwację, szczególnie w rozdzielnicach zawierających dużą liczbę obwodów.

Wykonanie bezhalogenowe

Legrand określa ten wyłącznik automatyczny jako bezhalogenowy. Obudowa ma szare wykończenie zbliżone do RAL 7035.

Dane techniczne Legrand TX³ 403630

• Marka: Legrand.
• Seria: TX³.
• Referencja: 403630.
• EAN: 3245064036306.
• Typ produktu: wyłącznik automatyczny nadprądowy.
• Liczba biegunów: 4.
• Liczba biegunów chronionych: 4.
• Prąd znamionowy: 40 A.
• Charakterystyka wyzwalania: C.
• Próg magnetyczny: od 200 do 400 A.
• Napięcie znamionowe: 400 V AC.
• Zakres znamionowego napięcia: od 360 do 440 V.
• Częstotliwość: od 50 do 60 Hz.
• Zdolność wyłączania zgodnie z EN 60898-1 przy 400 V: 6 kA.
• Zdolność wyłączania zgodnie z EN 60898-1 przy 230 V: 10 kA.
• Zdolność wyłączania graniczna zgodnie z IEC 60947-2 przy 400 V: 6 kA.
• Zdolność wyłączania graniczna zgodnie z IEC 60947-2 przy 230 V: 10 kA.
• Znamionowe napięcie izolacji: 500 V.
• Napięcie udarowe wytrzymywane: 4 kV.
• Klasa ograniczenia energii: 3.
• Stopień zanieczyszczenia: 2.
• Rodzaj montażu: szyna DIN.
• Liczba modułów: 4.
• Szerokość: 70,8 mm.
• Wysokość: 88 mm.
• Głębokość: 77,8 mm.
• Głębokość montażowa: 44 mm.
• Stopień ochrony: IP20.
• Odporność na uderzenia: IK02.
• Maksymalny przekrój przewodu elastycznego: 25 mm².
• Maksymalny przekrój przewodu sztywnego: 35 mm².
• Typ zacisku: śrubowy.
• Połączenie grzebieniowe: tak, z kompatybilnymi systemami.
• Kierunek zasilania: od góry lub od dołu.
• Kompatybilne akcesoria: tak.
• Uchwyt na etykietę: zintegrowany.
• Bezhalogenowy: tak.
• Kolor: szary, zbliżony do RAL 7035.
• Temperatura przechowywania: od -40 do 70°C.

Ochrona czterobiegunowa do rozdzielnic elektrycznych

Legrand TX³ 403630 łączy ochronę 4-biegunową, prąd znamionowy 40 A, charakterystykę C oraz zdolność wyłączania 6 kA przy 400 V, aby chronić obwody przed przeciążeniami i zwarciami.

Format 4 modułów, montaż DIN, zasilanie od góry lub od dołu, zaciski z ochroną IP20, uchwyt na etykietę oraz kompatybilność z akcesoriami DX³ ułatwiają jego zastosowanie w rozdzielnicach mieszkaniowych, komercyjnych i przemysłowych.
