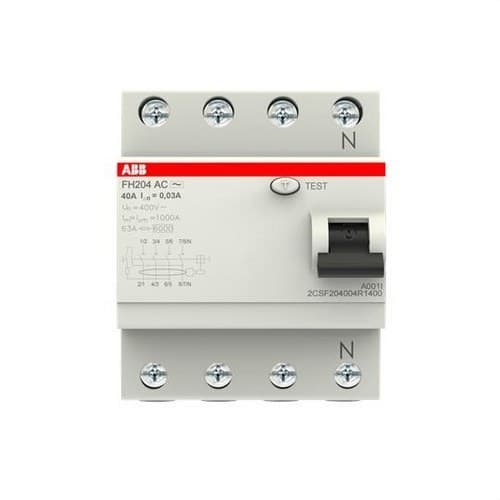

Różnicówka 4P 40A Klasa AC 30mA

Wyłącznik różnicowoprądowy ABB FH204 AC-40/0,03, numer referencyjny 2CSF204004R1400, to czterobiegunowe urządzenie różnicowoprądowe z serii FH200, przeznaczone do ochrony osób i instalacji przed prądami upływu do ziemi. Posiada 4 bieguny, prąd znamionowy 40 A oraz czułość różnicowoprądową 30 mA, dzięki czemu szczególnie dobrze sprawdza się w rozdzielnicach elektrycznych instalacji mieszkaniowych i sektora usługowego.

Model ten jest w klasie AC i działa bezzwłocznie, dlatego jest przystosowany do wykrywania sinusoidalnych przemiennych prądów różnicowych resztkowych. Czułość 30 mA zapewnia dodatkową ochronę różnicowoprądową w instalacjach elektrycznych, zawsze jako część prawidłowo dobranego i zabezpieczonego systemu zgodnego z obowiązującymi przepisami.

Główne cechy wyłącznika różnicowoprądowego ABB FH204 AC

• Marka: ABB.
• Seria: FH200.
• Model: FH204 AC-40/0,03.
• Numer referencyjny: 2CSF204004R1400.
• Typ: wyłącznik różnicowoprądowy RCCB.
• Liczba biegunów: 4.
• Prąd znamionowy: 40 A.
• Czułość różnicowoprądowa: 30 mA.
• Klasa: AC.
• Działanie: bezzwłoczne.
• Napięcie znamionowe: 230/400 V AC.
• Napięcie izolacji Ui: 500 V.
• Napięcie udarowe Uimp: 4 kV.
• Częstotliwość: 50/60 Hz.
• Montaż: szyna DIN.
• Szerokość: 4 moduły.
• Stopień ochrony zacisków: IP2X.
• Norma: IEC/EN 61008.

Ochrona różnicowoprądowa 30 mA

ABB FH204 AC ma znamionowy prąd różnicowy 30 mA. Gdy wykryje różnicę między prądem wpływającym i powracającym przez przewody czynne większą od ustalonego progu, urządzenie odłącza obwód, ograniczając ryzyko związane z upływem prądu do ziemi.

Czułość 30 mA jest powszechnie stosowana jako dodatkowa ochrona różnicowoprądowa przed porażeniem w instalacjach niskiego napięcia. Wyłącznik różnicowoprądowy musi stanowić część prawidłowo zaprojektowanej instalacji i nie zastępuje zabezpieczeń przeciw przeciążeniom i zwarciom.

Klasa AC dla przemiennych prądów różnicowych

Ten model należy do klasy AC. Został zaprojektowany do wykrywania sinusoidalnych przemiennych prądów różnicowych resztkowych, stanowiąc rozwiązanie przeznaczone do obwodów i odbiorników kompatybilnych z tego typu ochroną różnicowoprądową.

Dobór klasy wyłącznika różnicowoprądowego należy przeprowadzić z uwzględnieniem charakterystyki podłączonych urządzeń oraz wymagań instalacji. Jeżeli obciążenia mogą generować składowe stałe pulsujące lub inne formy prądu różnicowego, należy sprawdzić, czy konieczne jest zastosowanie innego typu wyłącznika.

Czterobiegunowa konfiguracja do instalacji trójfazowych

FH204 AC-40/0,03 ma 4 bieguny, co umożliwia jednoczesne odłączenie przewodów czynnych w instalacjach zgodnych z jego konfiguracją. Taka konstrukcja sprawia, że jest szczególnie odpowiedni do rozdzielnic trójfazowych z przewodem neutralnym w domach, lokalach handlowych i innych instalacjach niskiego napięcia.

Jego napięcie użytkowe wynosi 230/400 V AC, przy znamionowym napięciu izolacji 500 V oraz napięciu udarowym 4 kV.

Prąd znamionowy 40 A

Wyłącznik dopuszcza prąd znamionowy In 40 A. Wartość ta określa prąd, który może stale płynąć przez urządzenie w warunkach określonych przez ABB.

Jako RCCB jego główną funkcją jest ochrona różnicowoprądowa i nie zapewnia on ochrony nadprądowej przed przeciążeniem ani zwarciem. Instalacja musi być wyposażona w odpowiednie urządzenia zabezpieczające przed prądami przetężeniowymi, właściwie skoordynowane z wyłącznikiem różnicowoprądowym.

Ochrona przed zwarciem za pomocą urządzenia poprzedzającego

ABB określa dla wyłączników różnicowoprądowych FH200 warunkową odporność na zwarcie do 6 kA przy zastosowaniu bezpiecznika gL 63 A przed urządzeniem. Ponadto dokumentacja techniczna produktu wskazuje znamionową zdolność łączeniową przy zwarciu na poziomie 1 kA.

Koordynację z urządzeniem zabezpieczającym poprzedzającym należy wykonać zgodnie z tabelami, instrukcjami producenta oraz normami obowiązującymi dla danej instalacji.

Odporność na niepożądane zadziałania

Seria FH200 klasy AC firmy ABB charakteryzuje się odpornością na prądy udarowe do 250 A o przebiegu 8/20 µs. Cecha ta pomaga ograniczyć niepożądane wyzwolenia spowodowane przez określone zakłócenia przejściowe w warunkach zdefiniowanych przez producenta.

Montaż na szynie DIN i format 4 modułów

ABB FH204 AC jest przeznaczony do montażu na szynie DIN w modułowych rozdzielnicach elektrycznych. Zajmuje 4 moduły po 17,5 mm, co odpowiada szerokości około 70 mm, ułatwiając integrację z wyłącznikami nadprądowymi i innymi elementami ochrony oraz sterowania.

Jego przybliżone wymiary to 70 mm szerokości, 85 mm wysokości i 69 mm głębokości. Deklarowana głębokość montażowa wynosi 69 mm.

Zaciski chronione IP2X

Zaciski mają stopień ochrony IP2X. System przyłączeniowy umożliwia podłączenie przewodów o przekroju do 25 mm² na zacisku głównym, zgodnie z konfiguracją i typem przewodu określonymi przez ABB.

Dokumentacja techniczna ABB wskazuje połączenia za pomocą cylindrycznego zacisku dwukierunkowego, przystosowanego do przewodów elastycznych lub sztywnych.

Zastosowania wyłącznika różnicowoprądowego ABB FH204 AC-40/0,03

Seria FH200 jest przeznaczona głównie do instalacji mieszkaniowych i sektora usługowego. Ta czterobiegunowa wersja może być stosowana w rozdzielnicach elektrycznych wymagających ochrony różnicowoprądowej 30 mA i prądu znamionowego do 40 A, o ile klasa AC jest zgodna z podłączonymi obciążeniami.

• Rozdzielnice elektryczne w domach i mieszkaniach.
• Instalacje trójfazowe z przewodem neutralnym.
• Lokale handlowe i biura.
• Podrozdzielnice.
• Instalacje sektora mieszkaniowego i usługowego.
• Obwody zgodne z ochroną różnicowoprądową klasy AC.

Dane techniczne ABB FH204 AC-40/0,03

• Producent: ABB.
• Rodzina: FH200.
• Model: FH204 AC-40/0,03.
• Numer katalogowy producenta: 2CSF204004R1400.
• EAN: 8012542894001.
• Typ urządzenia: RCCB - wyłącznik różnicowoprądowy.
• Bieguny: 4.
• Prąd znamionowy In: 40 A.
• Znamionowy prąd różnicowy IΔn: 30 mA.
• Rodzaj prądu różnicowego: AC.
• Zadziałanie: bezzwłoczne.
• Napięcie znamionowe: 230/400 V AC.
• Znamionowe napięcie izolacji Ui: 500 V.
• Napięcie udarowe Uimp: 4 kV.
• Częstotliwość znamionowa: 50/60 Hz.
• Znamionowa zdolność łączeniowa przy zwarciu: 1 kA.
• Maksymalny prąd udarowy: 0,25 kA.
• Warunkowa odporność na zwarcie: do 6 kA z bezpiecznikiem gL 63 A przed urządzeniem zgodnie z ABB.
• Montaż: szyna DIN.
• Liczba modułów: 4.
• Szerokość: 70 mm.
• Wysokość: 85 mm.
• Głębokość: 69 mm.
• Stopień ochrony: IP2X.
• Maksymalny przekrój przewodu: do 25 mm².
• Norma: IEC/EN 61008.

Czterobiegunowy wyłącznik różnicowoprądowy do rozdzielnic elektrycznych

ABB FH204 AC-40/0,03 oferuje rozwiązanie ochrony różnicowoprądowej dla rozdzielnic elektrycznych wymagających 4 biegunów, 40 A i czułości 30 mA. Jego modułowa konstrukcja, montaż na szynie DIN oraz przeznaczenie do zastosowań mieszkaniowych i usługowych ułatwiają integrację w rozdzielnicach niskiego napięcia.

Aby zapewnić odpowiednią ochronę, ten wyłącznik różnicowoprądowy należy instalować wraz z wymaganymi zabezpieczeniami nadprądowymi i dobierać zgodnie z parametrami sieci, podłączonymi obciążeniami oraz obowiązującymi przepisami elektrycznymi.
