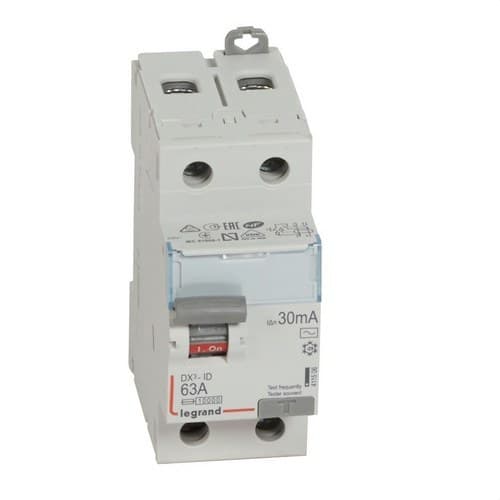

Różnicówka DX3 2P 63A 30mA Klasa AC

Wyłącznik różnicowoprądowy Legrand DX³ 411506 został zaprojektowany do wykrywania prądów upływu do ziemi i odłączania obwodu, gdy osiągną one ustawiony próg. Posiada 2 bieguny, prąd znamionowy 63 ampery, czułość 30 miliamperów oraz technologię typu AC do wykrywania sinusoidalnych przemiennych prądów różnicowych.

Przy napięciu znamionowym 230 woltów prądu przemiennego, formacie zaledwie 2 modułów i montażu na szynie DIN, ten wyłącznik różnicowoprądowy DX³ jest przeznaczony do rozdzielnic elektrycznych, w których wymagana jest wysoka ochrona różnicowoprądowa w obwodach jednofazowych.

Wyłącznik różnicowoprądowy Legrand DX³ bipolarny 63 A

Referencja 411506 należy do gamy wyłączników różnicowoprądowych DX³ firmy Legrand. Jego konfiguracja 2 biegunów umożliwia jednoczesne odłączenie przewodów obwodu, gdy urządzenie wykryje prąd różnicowy przekraczający ustaloną wartość.

Prąd znamionowy 63 ampery określa prąd, jaki może przepływać przez wyłącznik różnicowoprądowy w normalnych warunkach pracy, zawsze z zachowaniem warunków instalacji i ochrony przeciwprzeciążeniowej określonych dla obwodu.

Czułość 30 miliamperów

Legrand 411506 ma znamionowy prąd różnicowy 30 miliamperów. Urządzenie stale porównuje prąd płynący przez przewody czynne i powoduje otwarcie obwodu, gdy wykryje niezrównoważenie odpowiadające upływowi do ziemi większemu niż przewidziany próg.

Taka czułość jest stosowana jako dodatkowa ochrona różnicowoprądowa przed ryzykiem związanym z porażeniem prądem oraz prądami upływu, w granicach określonych przez obowiązujące przepisy instalacyjne.

Wyłącznik różnicowoprądowy typu AC

Ten model należy do klasy AC. Wyłączniki różnicowoprądowe tego typu są przeznaczone do wykrywania sinusoidalnych przemiennych prądów różnicowych.

Wybór typu wyłącznika różnicowoprądowego należy dostosować do podłączonych obciążeń. W instalacjach z urządzeniami elektronicznymi mogącymi generować inne przebiegi prądu różnicowego mogą być wymagane wyłączniki typu A, F, B lub inne technologie specjalne.

Napięcie znamionowe 230 woltów

Wyłącznik różnicowoprądowy jest przeznaczony do napięcia znamionowego 230 woltów prądu przemiennego i częstotliwości 50 herców.

Jego znamionowe napięcie izolacji wynosi 250 woltów, a wytrzymałość udarowa sięga 4 kilowoltów.

Odporność na zwarcie 10 kiloamperów

Legrand podaje dla referencji 411506 odporność na zwarcie Icw 10 kiloamperów. Wskazuje również zdolność wytrzymywania prądów udarowych na poziomie 0,25 kiloampera.

Warto pamiętać, że ten produkt jest wyłącznikiem różnicowoprądowym i nie posiada wbudowanej ochrony nadprądowej ani zwarciowej. Należy go instalować wraz z odpowiednimi urządzeniami zabezpieczającymi przed przeciążeniem dla danego obwodu.

Ochrona różnicowoprądowa dla osób i instalacji

Wyłącznik różnicowoprądowy został zaprojektowany do wykrywania uszkodzeń izolacji powodujących przepływ prądu do ziemi. Gdy upływ przekroczy jego czułość znamionową, mechanizm otwiera obwód i przerywa zasilanie.

Oprócz zwiększenia ochrony przed ryzykiem porażenia prądem, wykrywanie trwałych prądów upływu pomaga ograniczyć zagrożenia wynikające z uszkodzeń izolacji w instalacji.

Kompaktowy format 2 modułów

Legrand DX³ 411506 zajmuje szerokość równą 2 modułom, co ułatwia jego integrację w rozdzielnicach wraz z wyłącznikami nadprądowymi, stycznikami i innymi urządzeniami modułowymi.

Został zaprojektowany do montażu na szynie DIN i ma głębokość montażową 44 milimetry.

Wymiary Legrand 411506

• Szerokość: 35,6 milimetra.
• Wysokość: 94,8 milimetra.
• Głębokość: 77,8 milimetra.
• Głębokość montażowa: 44 milimetry.
• Liczba modułów: 2.

Wymiary te pozwalają precyzyjnie zaplanować potrzebną przestrzeń w rozdzielnicy.

Zaciski śrubowe do przewodów o dużym przekroju

Wyłącznik różnicowoprądowy wyposażono w zaciski przyłączeniowe śrubowe i dopuszcza on zarówno przewód, jak i kompatybilne systemy szyn zbiorczych.

Zakresy przyłączeniowe podane przez Legrand to:

• Przewody elastyczne lub wielodrutowe: od 0,75 do 35 milimetrów kwadratowych.
• Przewody sztywne: od 0,75 do 50 milimetrów kwadratowych.

Taka zdolność przyłączania ułatwia jego zastosowanie w instalacjach o dużych prądach i różnych przekrojach przewodów.

Zasilanie od góry lub od dołu

Referencja 411506 umożliwia zasilanie od góry lub od dołu, zapewniając elastyczność podczas projektowania i okablowania rozdzielnicy.

Urządzenie obsługuje połączenie za pomocą przewodu i kompatybilnej szyny zbiorczej, co ułatwia jego łączenie z innymi modułowymi komponentami gamy Legrand.

Stopień ochrony IP20 i IK04

Wyłącznik różnicowoprądowy ma stopień ochrony IP20 po okablowaniu zgodnie z warunkami wskazanymi przez producenta.

Odporność mechaniczna na uderzenia wynosi IK04, natomiast część czołowa zapewnia ochronę przed bezpośrednim kontaktem odpowiednią do stosowania w prawidłowo zainstalowanych rozdzielnicach elektrycznych.

Szeroki zakres temperatury pracy

Legrand 411506 jest przystosowany do pracy w temperaturze otoczenia od -25 do 60 stopni Celsjusza.

Do przechowywania producent określa zakres od -40 do 70 stopni Celsjusza. Produkt ma stopień zanieczyszczenia 2.

Kompatybilny z osprzętem pomocniczym DX³

Legrand wskazuje, że ten wyłącznik różnicowoprądowy może współpracować z kompatybilnym osprzętem pomocniczym gamy DX³, co pozwala rozszerzyć możliwości sterowania, sygnalizacji lub działania zgodnie z potrzebami rozdzielnicy elektrycznej.

Posiada również przednie pole do identyfikacji, ułatwiające oznaczenie chronionego obwodu oraz późniejsze czynności kontrolne i konserwacyjne.

Zgodny z IEC/EN 61008-1

Wyłącznik różnicowoprądowy Legrand DX³ 411506 został opracowany zgodnie z normą IEC/EN 61008-1, dotyczącą wyłączników działających pod wpływem prądu różnicowego bez wbudowanej ochrony nadprądowej.

Cecha ta potwierdza, że jego funkcja jest wyłącznie różnicowoprądowa i że musi być skoordynowany z odpowiednim zabezpieczeniem nadprądowym instalacji.

Dane techniczne Legrand 411506

• Marka: Legrand.
• Gama: DX³.
• Referencja: 411506.
• EAN: 3245064115063.
• Typ produktu: wyłącznik różnicowoprądowy.
• Typ prądu różnicowego: AC.
• Liczba biegunów: 2.
• Prąd znamionowy: 63 ampery.
• Czułość różnicowoprądowa: 30 miliamperów.
• Napięcie znamionowe: 230 woltów prądu przemiennego.
• Częstotliwość: 50 herców.
• Odporność na zwarcie Icw: 10 kiloamperów.
• Odporność na prąd udarowy: 0,25 kiloampera.
• Znamionowe napięcie izolacji: 250 woltów.
• Wytrzymałość udarowa: 4 kilowolty.
• Selektywność: nie.
• Krótki czas opóźnienia: nie.
• Wbudowana ochrona nadprądowa: nie.
• Montaż: szyna DIN.
• Liczba modułów: 2.
• Głębokość montażowa: 44 milimetry.
• Szerokość: 35,6 milimetra.
• Wysokość: 94,8 milimetra.
• Głębokość: 77,8 milimetra.
• Stopień ochrony: IP20.
• Odporność na uderzenia: IK04.
• Stopień zanieczyszczenia: 2.
• Przekrój dla przewodu elastycznego lub wielodrutowego: od 0,75 do 35 milimetrów kwadratowych.
• Przekrój dla przewodu sztywnego: od 0,75 do 50 milimetrów kwadratowych.
• Typ połączenia: zacisk śrubowy, przewód i szyna zbiorcza.
• Kierunek zasilania: od góry lub od dołu.
• Temperatura pracy: od -25 do 60 stopni Celsjusza.
• Temperatura przechowywania: od -40 do 70 stopni Celsjusza.
• Kolor: szary RAL 7035.
• Kompatybilny z osprzętem pomocniczym: tak.
• Norma: IEC/EN 61008-1.

Wyłącznik różnicowoprądowy bipolarny 63 A do rozdzielnic elektrycznych

Legrand DX³ 411506 łączy prąd znamionowy 63 ampery, czułość 30 miliamperów i wykrywanie prądów różnicowych typu AC w kompaktowym formacie 2 modułów.

Montaż na szynie DIN, odporność na zwarcie Icw 10 kiloamperów, szeroki zakres przyłączeniowy oraz kompatybilność z osprzętem pomocniczym DX³ ułatwiają jego integrację w rozdzielnicach wymagających bipolarniej ochrony różnicowoprądowej przy 230 woltach.
