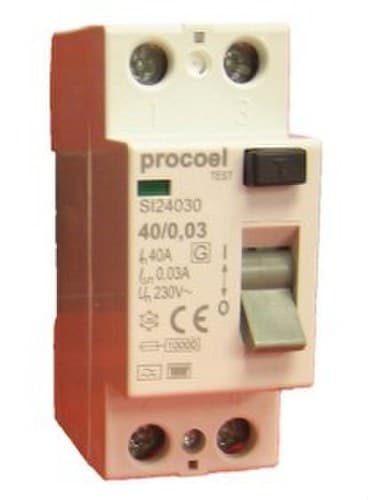

Różnicowy Superodporny 2P 40A 300mA

Wyłącznik różnicowoprądowy superodporny Procoel SI240300 to 2-biegunowe urządzenie o prądzie znamionowym 40 A i czułości różnicowej 300 mA, przeznaczone do ochrony instalacji elektrycznych przed prądami upływu. Technologia klasy F zapewnia wysoką odporność na niepożądane zadziałania oraz umożliwia wykrywanie prądów różnicowych o składowych różnych częstotliwości, dzięki czemu urządzenie jest szczególnie odpowiednie do obwodów z falownikami, klimatyzacją inverter, sprzętem komputerowym i innymi obciążeniami elektronicznymi.

SI240300 charakteryzuje się warunkową zdolnością wyłączania 10 kA, działaniem elektromechanicznym, stopniem ochrony IP20 oraz możliwością podłączenia przewodów o przekroju do 35 mm². Jego dwubiegunowa konstrukcja jest przeznaczona do instalacji jednofazowych, a przewód neutralny znajduje się po lewej stronie.

Wyłącznik różnicowoprądowy superodporny klasy F

Klasa F rozszerza możliwości wykrywania prądów różnicowych występujących w nowoczesnych instalacjach z elektroniką mocy. Oprócz sinusoidalnych prądów przemiennych i przebiegów uwzględnianych przez wyłączniki klasy A, może reagować na prądy różnicowe złożone z wielu częstotliwości.

Procoel podaje dla tej serii zdolność wykrywania mieszanych prądów różnicowych o częstotliwości do 1 kHz, co jest szczególnie przydatne w instalacjach z obciążeniami nieliniowymi i urządzeniami elektronicznymi.

Wysoka odporność na niepożądane zadziałania

Superodporny projekt SI240300 zwiększa odporność na zakłócenia, które mogą powodować niezamierzone wyłączenia w konwencjonalnych wyłącznikach różnicowoprądowych.

Cecha ta jest szczególnie istotna w instalacjach, w których występują harmoniczne, filtry elektroniczne, przekształtniki lub urządzenia inverter, a celem jest ograniczenie niepotrzebnych przerw w zasilaniu.

Czułość różnicowa 300 mA

Znamionowy prąd różnicowy IΔn wynosi 300 mA. Taka czułość jest zwykle stosowana w obwodach, w których wymagana jest ochrona różnicowoprądowa przed uszkodzeniami izolacji przy wyższym progu niż w przypadku wyłączników wysokoczułych 30 mA.

Dobór czułości należy przeprowadzić zgodnie ze schematem elektrycznym, zabezpieczeniami zainstalowanymi przed i za urządzeniem oraz wymaganiami przepisów dla danego obwodu.

2 bieguny do instalacji jednofazowych

SI240300 ma 2 bieguny i jest przystosowany do rozłączania przewodów czynnych w instalacji jednofazowej. Przewód neutralny znajduje się po lewej stronie urządzenia, co należy uwzględnić podczas podłączania.

Prąd znamionowy 40 A

Prąd znamionowy wyłącznika różnicowoprądowego wynosi 40 A. Ponieważ jest to wyłącznik różnicowoprądowy bez wbudowanego zabezpieczenia nadprądowego, należy go koordynować z odpowiednimi wyłącznikami nadprądowymi, aby chronić obwód przed przeciążeniem i zwarciem.

Warunkowa zdolność wyłączania 10 kA

Procoel podaje warunkową zdolność wyłączania 10 kA zgodnie z warunkami określonymi w normach mających zastosowanie do wyłączników różnicowoprądowych.

Koordynację z zabezpieczeniami nadprądowymi należy przeprowadzić zgodnie z parametrami instalacji oraz zaleceniami producenta.

Wykrywanie prądów upływu do 1 kHz

Jedną z głównych cech wyłącznika klasy F jest zdolność reagowania na prądy różnicowe zawierające różne częstotliwości, typowe dla urządzeń elektronicznych i przekształtników.

SI240300 może wykrywać prądy przemienne, prądy pulsujące ze składową stałą oraz mieszane prądy różnicowe o częstotliwości do 1 kHz.

Odporność na impulsy przejściowe

Seria SI oferuje wysoką odporność na prądy przejściowe. Dla tego modelu określono odporność na impulsy o przebiegu 8/20 µs do 3 kA.

Cecha ta pomaga ograniczyć niepożądane zadziałania spowodowane krótkotrwałymi zakłóceniami przejściowymi.

Działanie elektromechaniczne

Procoel SI240300 wykorzystuje zasadę działania elektromechanicznego. Funkcje wykrywania, oceny i wyzwalania różnicowoprądowego nie zależą od pomocniczej elektroniki zasilanej zewnętrznie.

Taka konstrukcja pomaga utrzymać funkcję różnicowoprądową przy zmianach napięcia zasilania w granicach przewidzianych przez producenta.

Szczególnie polecany do obciążeń elektronicznych

Technologia klasy F sprawia, że SI240300 jest szczególnie odpowiedni do obwodów z urządzeniami mogącymi generować zniekształcone lub wysokoczęstotliwościowe prądy różnicowe.

• Urządzenia klimatyzacyjne inverter.
• Falowniki i przekształtniki częstotliwości.
• Pompy z regulacją elektroniczną.
• Sprzęt komputerowy.
• Zasilacze impulsowe.
• AGD z elektroniczną regulacją prędkości.
• Urządzenia przemysłowe z elektroniką mocy.
• Instalacje komercyjne z licznymi obciążeniami elektronicznymi.

Podłączenie przewodem lub grzebieniem

Wyłącznik różnicowoprądowy umożliwia podłączenie przewodów miedzianych o przekroju do 35 mm² oraz stosowanie kompatybilnych grzebieni rozdzielczych typu PIN.

Ułatwia to integrację z innymi urządzeniami modułowymi w rozdzielnicy.

Mechaniczny wskaźnik położenia

SI240300 posiada sygnalizację wizualną umożliwiającą szybkie sprawdzenie położenia styków:

• Czerwony: styki zamknięte, pozycja ON.
• Zielony: styki otwarte, pozycja OFF.

Modułowa konstrukcja na szynę DIN

Wyłącznik montuje się na szynie DIN i ma wymiary około 85 mm wysokości, 58 mm głębokości oraz 35 mm szerokości, odpowiadające kompaktowemu formatowi 2 modułów.

Może być instalowany zarówno w pozycji pionowej, jak i poziomej, zależnie od potrzeb rozdzielnicy.

Stopień ochrony IP20

SI240300 ma stopień ochrony IP20 i jest przeznaczony do montażu wewnątrz rozdzielnic elektrycznych lub odpowiednich obudów zapewniających wymaganą ochronę środowiskową i ochronę przed dotykiem.

Obowiązujące normy

Seria jest wykonana zgodnie z IEC/EN 61008-1 dla wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego. Dla specyficznych parametrów klasy F dokumentacja techniczna odwołuje się również do EN 62423.

Dane techniczne Procoel SI240300

• Marka: Procoel / Hyundai Electric.
• Referencja: SI240300.
• Typ: superodporny wyłącznik różnicowoprądowy.
• Klasa: F.
• Liczba biegunów: 2P.
• Zastosowanie: instalacja jednofazowa.
• Położenie przewodu neutralnego: lewe.
• Prąd znamionowy: 40 A.
• Czułość różnicowa IΔn: 300 mA / 0,3 A.
• Napięcie znamionowe: 230/400 V AC.
• Warunkowa zdolność wyłączania: 10 kA.
• Działanie: elektromechaniczne.
• Wykrywanie częstotliwości: do 1 kHz.
• Odporność na impulsy 8/20 µs: do 3 kA.
• Prądy stałe o niskiej wartości, które nie wpływają na działanie: do 10 mA.
• Zakres podłączenia: przewody od 1 do 35 mm².
• Kompatybilny z grzebieniem typu PIN: tak.
• Wskaźnik położenia: czerwony ON / zielony OFF.
• Stopień ochrony: IP20.
• Montaż: szyna DIN.
• Szerokość: 35 mm.
• Wymiary przybliżone: 85 x 58 x 35 mm.
• Pozycja montażu: pionowa lub pozioma.
• Styki pomocnicze: nie.
• Trwałość elektryczna/mechaniczna: minimum 2000 operacji.
• Normy: IEC/EN 61008-1 oraz EN 62423 dla parametrów klasy F.
• Oznakowanie: CE.

Ochrona różnicowoprądowa dla instalacji z elektroniką

Procoel SI240300 łączy prąd znamionowy 40 A i czułość 300 mA z parametrami odporności i wykrywania właściwymi dla wyłącznika klasy F. Zdolność rozpoznawania mieszanych prądów różnicowych o częstotliwości do 1 kHz pozwala stosować go w instalacjach o dużym udziale urządzeń elektronicznych.

Warunkowa zdolność wyłączania 10 kA, odporność na impulsy do 3 kA, zaciski do 35 mm² oraz format 2 modułów tworzą rozwiązanie przeznaczone do kompatybilnych instalacji domowych, komercyjnych i przemysłowych.

Ważne: SI240300 jest wyłącznikiem różnicowoprądowym i nie posiada zabezpieczenia nadprądowego przeciw przeciążeniu ani zwarciu. Ponadto jego czułości 300 mA nie należy mylić z dodatkową ochroną wysokoczułą 30 mA wymaganą w określonych obwodach. Dobór i montaż należy wykonać zgodnie z REBT oraz konkretnymi parametrami instalacji.
