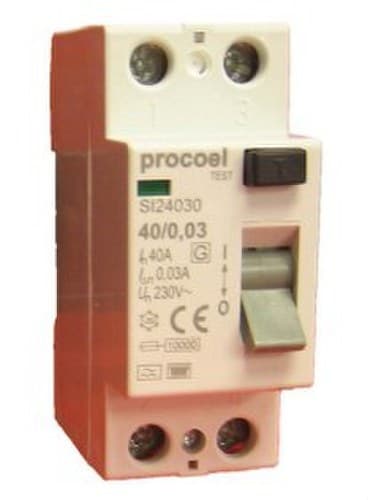

Superodporny Różnicowy 4P 40A 30mA

Wyłącznik różnicowoprądowy superodporny Procoel SI44030 to czterobiegunowe urządzenie o prądzie znamionowym 40 A i czułości 30 mA, zaprojektowane do ochrony instalacji elektrycznych przed prądami różnicowymi upływu. Technologia klasy F zapewnia wyższą odporność na niepożądane zadziałania oraz umożliwia wykrywanie prądów resztkowych o różnych kształtach przebiegu i częstotliwościach, dlatego urządzenie jest szczególnie polecane do instalacji z falownikami, systemami klimatyzacji, elektroniką mocy, informatyką i innymi obciążeniami nieliniowymi.

Dzięki 4 biegunom, napięciu znamionowemu 230/400 V AC oraz warunkowej zdolności zwarciowej 10 kA, SI44030 jest przystosowany do instalacji trójfazowych z przewodem neutralnym w środowiskach mieszkaniowych, komercyjnych i przemysłowych. Czułość 30 mA zapewnia wysokoczułą ochronę różnicowoprądową, a konstrukcja elektromechaniczna pozwala realizować funkcje detekcji, oceny i wyzwalania bez konieczności zasilania pomocniczego elektroniki.

Wyłącznik różnicowoprądowy superodporny klasy F

Procoel SI44030 należy do klasy F, opracowanej dla instalacji, w których zwykły wyłącznik różnicowoprądowy może okazać się niewystarczający ze względu na obecność elektroniki, harmonicznych i prądów resztkowych o składowych różnych częstotliwości.

Oprócz wykrywania sinusoidalnych prądów resztkowych przemiennych oraz przebiegów uwzględnianych przez wyłączniki klasy A, klasa F rozszerza detekcję o prądy resztkowe złożone z wielu częstotliwości generowanych przez obciążenia elektroniczne i przekształtniki częstotliwości.

Producent podaje zdolność wykrywania upływów o częstotliwości do 1 kHz, oferując ochronę dostosowaną do nowoczesnych instalacji elektrycznych o dużym udziale elektroniki mocy.

Większa odporność na niepożądane zadziałania

Technologia superodporna została zaprojektowana tak, aby minimalizować niezamierzone wyłączenia spowodowane zakłóceniami przejściowymi, harmonicznymi lub określonymi prądami upływu powstającymi podczas normalnej pracy urządzeń elektronicznych.

Cecha ta jest szczególnie przydatna w instalacjach, gdzie niepotrzebne wyłączenie może powodować straty w działaniu, takich jak biura, lokale handlowe, instalacje klimatyzacyjne, systemy informatyczne czy procesy profesjonalne.

4 bieguny do instalacji trójfazowych

SI44030 posiada cztery bieguny i został zaprojektowany do jednoczesnego sterowania trzema fazami oraz przewodem neutralnym w instalacji trójfazowej.

Położenie bieguna neutralnego znajduje się po lewej stronie urządzenia, co należy uwzględnić podczas okablowania i podłączania za pomocą grzebieni rozdzielczych.

40 A prądu znamionowego

Prąd znamionowy wyłącznika różnicowoprądowego wynosi 40 A. Urządzenie należy łączyć z odpowiednimi zabezpieczeniami przeciw przeciążeniom i zwarciom, ponieważ jego główną funkcją jest ochrona różnicowoprądowa przed prądami upływu.

Dobór współpracujących zabezpieczeń nadprądowych powinien być wykonany zgodnie z przekrojem przewodów, charakterystyką instalacji oraz obowiązującymi przepisami.

Czułość różnicowoprądowa 30 mA

SI44030 ma znamionowy prąd różnicowy IΔn równy 30 mA. Taka czułość ma zapewniać szybką reakcję na prądy upływu, które mogą pojawić się wskutek uszkodzenia izolacji lub przy dotyku pośrednim.

Wyłącznik odłącza obwód, gdy wykryje prąd resztkowy osiągający warunki zadziałania przewidziane przez normę oraz jego właściwości klasy F.

Wykrywanie prądów resztkowych do 1 kHz

Jedną z głównych zalet wyłącznika klasy F jest zdolność pracy z złożonymi prądami resztkowymi generowanymi przez urządzenia elektroniczne.

Może wykrywać sinusoidalne prądy resztkowe przemienne, prądy zgodne z wymaganiami klasy A oraz prądy o mieszanej częstotliwości do 1 kHz. Z tego powodu jest odpowiedni do urządzeń wyposażonych w elektronikę regulacyjną lub przekształtniki częstotliwości.

Idealny do obciążeń elektronicznych i falowników

Ochrona różnicowoprądowa klasy F jest szczególnie polecana do obwodów z urządzeniami, które mogą generować upływy o wyższej częstotliwości lub zniekształcone przebiegi.

• Falowniki.
• Urządzenia klimatyzacyjne.
• Pompy z regulacją elektroniczną.
• Urządzenia informatyczne.
• Elektroniczne zasilacze.
• Sprzęt AGD z regulacją prędkości.
• Urządzenia profesjonalne z elektroniką mocy.
• Instalacje komercyjne i przemysłowe.

Wysoka odporność na prądy przejściowe

SI44030 charakteryzuje się wysoką odpornością na prądy przejściowe. Dokumentacja techniczna wskazuje odporność na impulsy o przebiegu 8/20 µs do 3 kA.

Cecha ta pomaga ograniczyć niepożądane zadziałania przy określonych krótkotrwałych zakłóceniach przejściowych.

Warunkowa zdolność zwarciowa 10 kA

Wyłącznik ma warunkową zdolność zwarciową Inc 10 kA zgodnie z warunkami określonymi dla tego typu zabezpieczenia różnicowoprądowego.

Koordynację z zabezpieczeniem nadprądowym znajdującym się przed urządzeniem należy wykonać zgodnie ze specyfikacją producenta oraz parametrami instalacji.

Praca elektromechaniczna

Wyłącznik wykorzystuje elektromechaniczny system działania. Funkcje wykrywania prądu resztkowego, oceny i wyzwalania nie zależą od pomocniczego zasilania elektronicznego.

Zasada ta pozwala mechanizmowi ochrony różnicowoprądowej działać zgodnie z warunkami elektrycznymi przewidzianymi przez producenta, nawet bez niezależnego źródła pomocniczego.

Napięcie znamionowe 230/400 V

Procoel SI44030 został zaprojektowany do pracy przy napięciu znamionowym 230/400 V AC, odpowiednim dla typowych trójfazowych instalacji niskiego napięcia.

Jego czterobiegunowa konfiguracja umożliwia jednoczesne odłączanie przewodów czynnych chronionego obwodu.

Kompatybilny z grzebieniami łączeniowymi

Urządzenie umożliwia podłączenie za pomocą grzebieni typu PIN, co ułatwia integrację z innymi modułowymi elementami zainstalowanymi w rozdzielnicy.

Takie rozwiązanie upraszcza rozdział zasilania i pozwala uzyskać bardziej uporządkowany montaż przy użyciu kompatybilnych komponentów.

Zaciski do przewodów do 35 mm²

Zaciski umożliwiają podłączenie przewodów o przekroju do 35 mm². Dobór przekroju należy wykonać w zależności od natężenia prądu, długości obwodu, sposobu instalacji oraz obowiązujących przepisów elektrycznych.

Wskaźnik wizualny położenia styków

SI44030 posiada mechaniczny wskaźnik, który umożliwia wizualną identyfikację stanu styków.

• Czerwony: styki zamknięte / pozycja ON.
• Zielony: styki otwarte / pozycja OFF.

Wskaźnik ten ułatwia szybkie sprawdzenie stanu wyłącznika podczas prac konserwacyjnych lub diagnostycznych.

Montaż modułowy w rozdzielnicy

Wyłącznik jest przeznaczony do montażu modułowego na szynie DIN w rozdzielnicach elektrycznych. Jego wymiary wynoszą około 85 mm wysokości, 70 mm szerokości i 58 mm głębokości.

Szerokość odpowiada standardowemu formatowi czterech modułów dla wyłącznika czterobiegunowego.

Stopień ochrony IP20

Urządzenie posiada stopień ochrony IP20, odpowiedni do instalacji wewnątrz rozdzielnic lub obudów elektrycznych, które zapewniają dodatkową ochronę wymaganą przez warunki środowiskowe miejsca montażu.

Montaż pionowy lub poziomy

Producent dopuszcza montaż wyłącznika zarówno w pozycji pionowej, jak i poziomej, co zapewnia elastyczność w rozmieszczeniu komponentów w rozdzielnicy.

Zgodność z IEC/EN 61008-1

Procoel SI44030 został opracowany zgodnie z IEC/EN 61008-1, normą dotyczącą wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego do zastosowań domowych i podobnych.

Z tego powodu należy go instalować wraz z odpowiednimi zabezpieczeniami nadprądowymi, aby zapewnić ochronę przed przeciążeniami i zwarciami.

Zastosowania wyłącznika różnicowoprądowego superodpornego Procoel SI44030

• Trójfazowe rozdzielnice elektryczne.
• Domy z dużą liczbą obciążeń elektronicznych.
• Lokale handlowe.
• Biura i budynki komercyjne.
• Instalacje klimatyzacyjne.
• Falowniki i przekształtniki częstotliwości.
• Urządzenia informatyczne.
• Pompy z elektroniką regulacyjną.
• Kompatybilne instalacje przemysłowe.
• Obwody, w których występują niepożądane zadziałania zwykłych wyłączników różnicowoprądowych.

Parametry techniczne Procoel SI44030

• Marka: Procoel / Hyundai Electric.
• Referencja: SI44030.
• Typ: superodporny wyłącznik różnicowoprądowy.
• Klasa: F.
• Seria: SI / PCL.
• Liczba biegunów: 4.
• Konfiguracja: trójfazowa + neutralny.
• Położenie neutralnego: po lewej stronie.
• Prąd znamionowy: 40 A.
• Czułość różnicowoprądowa: 30 mA.
• Napięcie znamionowe: 230/400 V AC.
• Warunkowa zdolność zwarciowa Inc: 10 kA.
• Rodzaj działania: elektromechaniczny.
• Wykrywanie częstotliwości: do 1 kHz.
• Odporność na impulsy 8/20 µs: do 3 kA.
• Maksymalny przekrój podłączenia: 35 mm².
• Podłączenie za pomocą grzebienia PIN: tak.
• Wskaźnik styków: czerwony ON / zielony OFF.
• Stopień ochrony: IP20.
• Montaż: szyna DIN.
• Pozycja montażu: pionowa lub pozioma.
• Wymiary orientacyjne: 85 x 70 x 58 mm.
• Styki pomocnicze: nie.
• Trwałość elektryczna/mechaniczna podana przez producenta: minimum 2000 operacji.
• Norma: IEC/EN 61008-1.
• Oznaczenie: CE.

Zaawansowana ochrona różnicowoprądowa dla instalacji z elektroniką

Procoel SI44030 oferuje rozwiązanie różnicowoprądowe szczególnie dostosowane do instalacji trójfazowych, w których występują obciążenia elektroniczne zdolne do generowania złożonych prądów upływu. Klasa F rozszerza zdolność detekcji do częstotliwości 1 kHz i zapewnia większą odporność na zakłócenia, które mogą powodować niepotrzebne wyłączenia w zwykłych wyłącznikach różnicowoprądowych.

Przy prądzie znamionowym 40 A, czułości 30 mA, 4 biegunach, 10 kA i zaciskach do 35 mm² stanowi rozwiązanie przeznaczone zarówno do zaawansowanych instalacji domowych, jak i do środowisk komercyjnych oraz przemysłowych.

Ważne: to urządzenie zapewnia ochronę różnicowoprądową, ale nie posiada zabezpieczenia nadprądowego. Należy je koordynować z odpowiednimi zabezpieczeniami nadprądowymi i instalować zgodnie z obowiązującymi przepisami elektrycznymi.
