Ochronnik przepięć stałych IGA 1P+N 40A

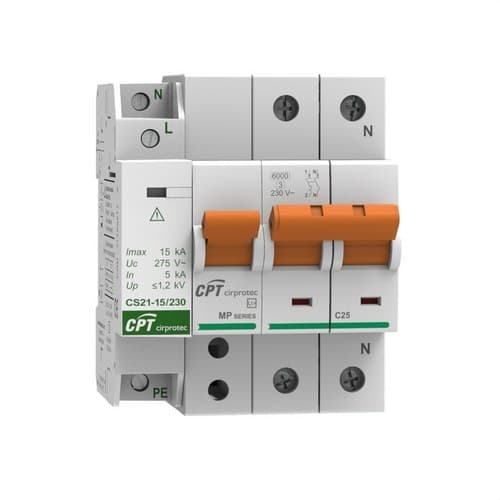

Ogranicznik Cirprotec V-CHECK 2MP-40-D + CS21, numer referencyjny 77706397C, to zestaw ochronny do jednofazowych instalacji elektrycznych, łączący ochronę przed przepięciami trwałymi, wyłącznik główny automatyczny (IGA) 40 A oraz ochronę przeciwprzepięciową typu 2. Konfiguracja 1P+N pozwala chronić rozdzielnice mieszkaniowe i inne jednofazowe instalacje 230 V przed różnymi anomaliami napięcia, oferując kompaktowe i skoordynowane rozwiązanie.

Zestaw integruje ogranicznik przepięć trwałych V-CHECK 2MP-D-40 z IGA o charakterystyce C i prądzie znamionowym 40 A oraz ogranicznik przepięć przejściowych Cirprotec CS21 15 kA. Takie połączenie zapewnia ochronę przed długotrwałymi wzrostami napięcia sieci oraz przed krótkotrwałymi impulsami przejściowymi wywołanymi manewrami łączeniowymi lub pośrednimi skutkami wyładowań atmosferycznych.

Połączona ochrona przed przepięciami trwałymi i przejściowymi

Referencja 77706397C łączy dwie uzupełniające się technologie ochrony. Moduł V-CHECK nadzoruje przepięcia trwałe i działa na zintegrowany wyłącznik automatyczny, natomiast moduł CS21 ogranicza przepięcia przejściowe i odprowadza ich energię w warunkach przewidzianych przez producenta.

• Przepięcia trwałe: ochrona POP zgodna z UNE-EN 50550.
• Przepięcia przejściowe: ogranicznik typu 2 / klasa II.
• Ochrona magnetotermiczna: zintegrowany IGA 40 A o charakterystyce C.
• Konfiguracja: jednofazowa 1P+N.

Zintegrowany IGA 40 A charakterystyka C

V-CHECK 2MP-D-40 zawiera wyłącznik główny automatyczny 40 A o charakterystyce zadziałania C. Oprócz udziału w odłączeniu instalacji, gdy ogranicznik wykryje przepięcie trwałe, wyłącznik nadprądowy zapewnia ochronę przed przeciążeniami i zwarciami zgodnie ze swoimi parametrami znamionowymi.

Podana zdolność wyłączania dla tej serii wynosi 6 kA zgodnie z UNE-EN 60898-1.

Ogranicznik przepięć trwałych POP

Moduł V-CHECK nadzoruje napięcie zasilania instalacji i został zaprojektowany tak, aby odłączyć ją w przypadku wystąpienia przepięcia trwałego przekraczającego limity przewidziane przez urządzenie.

Tego typu anomalia może utrzymywać się znacznie dłużej niż przepięcie przejściowe i może wpływać na sprzęt AGD, urządzenia elektroniczne, zasilacze oraz inne podłączone odbiorniki.

Ochrona zgodna z UNE-EN 50550

Seria V-CHECK MP-D została zaprojektowana jako ogranicznik przepięć trwałych POP zgodny z UNE-EN 50550 i dostarczana jest w wersji okablowanej z wbudowanym wyłącznikiem automatycznym.

Taka integracja ułatwia montaż w rozdzielnicy i ogranicza potrzebę wykonywania połączeń między niezależnymi komponentami.

Ogranicznik przepięć przejściowych typu 2 15 kA

Zestaw zawiera również ogranicznik Cirprotec CS21 do przepięć przejściowych, sklasyfikowany jako typ 2 zgodnie z EN IEC 61643-11 oraz klasa II. Jest szczególnie zalecany jako ochrona w rozdzielnicach instalacji nie narażonych bezpośrednio na uderzenie pioruna lub jako drugi stopień, gdy przed nim znajduje się ochrona typu 1.

CS21 oferuje maksymalny prąd wyładowczy Imax 15 kA przy fali 8/20 µs oraz nominalny prąd wyładowczy In 5 kA.

Kompaktowy CS21 2-biegunowy w jednym module

Ogranicznik przepięć przejściowych CS21 ma wewnętrzną konfigurację 1+1, 2-biegunową i zajmuje tylko 1 moduł na szynie DIN. Jest przeznaczony do sieci TT i TNS oraz zapewnia ochronę w trybach L-N i N-PE.

Jego monoblokowa konstrukcja pozwala dodać ochronę przeciwprzepięciową przy minimalnym zajęciu miejsca w rozdzielnicy.

Napięcie znamionowe 230 V

Zestaw przeznaczony jest do jednofazowych instalacji niskiego napięcia. CS21 pracuje przy napięciu znamionowym 230 V AC, 50-60 Hz, natomiast ogranicznik przepięć trwałych V-CHECK MP-D jest przeznaczony do zastosowań jednofazowych 1F+N.

Ochrona przeciwprzepięciowa z odłączeniem termicznym

Moduł CS21 posiada dynamiczne odłączenie termiczne. System ten umożliwia wewnętrzne odłączenie elementu ochronnego po osiągnięciu końca jego żywotności lub w przypadku wystąpienia warunków zagrażających bezpiecznej pracy.

Dodatkowo wyposażony jest we wskaźnik LED ułatwiający kontrolę stanu ogranicznika.

Zdolność zwarciowa CS21 10 kA

Dla modułu przepięć przejściowych CS21 Cirprotec podaje zdolność zwarciową Isccr 10 kA oraz maksymalne zabezpieczenie poprzedzające 63 A typu gG.

Koordynację z zabezpieczeniami nadprądowymi w rozdzielnicy należy przeprowadzić zgodnie z zaleceniami producenta i rzeczywistymi parametrami instalacji.

Montaż na szynie DIN

Wszystkie elementy zestawu są przeznaczone do modułowego montażu na szynie DIN. Ogranicznik przepięć trwałych z IGA zajmuje 3 moduły, a CS21 1 moduł, więc cały zestaw wymaga około 4 modułów DIN.

Taka konfiguracja pozwala zintegrować główne zabezpieczenia przed anomaliami napięcia w ograniczonej przestrzeni rozdzielnicy.

Przyłącza ogranicznika przepięć przejściowych

CS21 dopuszcza przewody sztywne o przekroju 6 do 35 mm² oraz przewody giętkie 6 do 25 mm². Obudowa wykonana jest z poliwęglanu o klasie palności UL94 V-0.

Docelowy przekrój przewodów należy dobrać zgodnie z parametrami instalacji, istniejącymi zabezpieczeniami oraz obowiązującymi przepisami elektrycznymi.

Szeroki zakres środowiskowy modułu CS21

Cirprotec podaje dla CS21 zakres temperatury pracy od -40 do +85 °C oraz dopuszczalną wilgotność względną od 5 do 95%.

Zastosowania Cirprotec 77706397C

• Jednofazowe rozdzielnice elektryczne w domach.
• Mieszkania i domy letniskowe.
• Lokale handlowe.
• Biura i małe firmy.
• Wspólnoty mieszkaniowe.
• Modernizacje rozdzielnic elektrycznych.
• Instalacje, w których wymagany jest IGA 40 A.
• Ochrona urządzeń elektrycznych i elektronicznych przed przepięciami trwałymi i przejściowymi.

Parametry techniczne Cirprotec 77706397C

• Marka: Cirprotec.
• Referencja: 77706397C.
• Zestaw: V-CHECK 2MP-40-D + CS21.
• Typ: połączona ochrona przed przepięciami trwałymi i przejściowymi z IGA.
• Zastosowanie: instalacja jednofazowa.
• Konfiguracja: 1P+N.
• Prąd znamionowy IGA: 40 A.
• Charakterystyka IGA: C.
• Zdolność wyłączania IGA: 6 kA zgodnie z UNE-EN 60898-1.
• Ochrona przed przepięciami trwałymi: tak.
• Norma POP: UNE-EN 50550.
• Ochrona przed przepięciami przejściowymi: tak.
• Ogranicznik przepięć przejściowych: CS21.
• Klasyfikacja przepięciowa: typ 2 / klasa II.
• Konfiguracja CS21: 1+1, 2 bieguny.
• Napięcie znamionowe CS21: 230 V AC.
• Częstotliwość: 50-60 Hz.
• Maksymalny prąd wyładowczy Imax: 15 kA, fala 8/20 µs.
• Nominalny prąd wyładowczy In: 5 kA, fala 8/20 µs.
• Zdolność zwarciowa Isccr CS21: 10 kA.
• Maksymalne zabezpieczenie poprzedzające CS21: 63 A gG.
• Dynamiczne odłączenie termiczne: tak.
• Wskazanie stanu CS21: wizualne za pomocą LED.
• Konfiguracje sieci CS21: TT i TNS.
• Tryby ochrony: L-N / N-PE.
• Format CS21: monoblok.
• Moduły ogranicznika trwałego + IGA: 3.
• Moduły CS21: 1.
• Przybliżone zajęcie zestawu: 4 moduły DIN.
• Montaż: szyna DIN.
• Dopuszczalny przewód sztywny CS21: 6-35 mm².
• Dopuszczalny przewód giętki CS21: 6-25 mm².
• Materiał izolacyjny CS21: poliwęglan.
• Palność: UL94 V-0.
• Temperatura pracy CS21: -40 do +85 °C.
• Wilgotność względna CS21: 5-95%.
• Normy ogranicznika przepięć przejściowych: IEC 61643-11 / EN IEC 61643-11.
• EAN zestawu: 8435297856047.

Kompleksowa ochrona dla jednofazowych rozdzielnic 40 A

Cirprotec 77706397C pozwala połączyć w jednym zestawie IGA o charakterystyce C 40 A, ochronę POP przed przepięciami trwałymi oraz ogranicznik typu 2 15 kA do przepięć przejściowych. Takie połączenie jest szczególnie przeznaczone do jednofazowych rozdzielnic, w których celem jest ochrona zarówno instalacji, jak i podłączonych urządzeń przed różnymi zakłóceniami napięcia sieci.

Wersja okablowana, modułowy format oraz zastosowanie kompaktowego CS21 ułatwiają montaż i zmniejszają wymaganą przestrzeń w porównaniu z rozwiązaniami opartymi na całkowicie niezależnych urządzeniach.

Ważne: referencja 77706397C obejmuje ochronę przeciwprzepięciową przejściową oprócz ochrony trwałej i IGA wskazanych w tytule. Dobór, koordynację i instalację zestawu należy wykonać zgodnie ze schematem sieci oraz instrukcjami Cirprotec.
