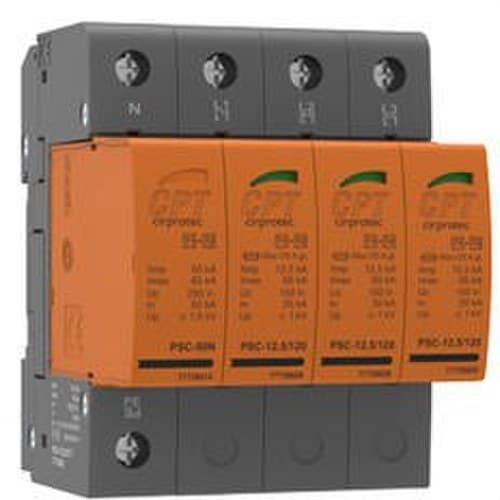

Ochronnik przepięciowy PSC4-12,5/400TT 3P+N 12,5kA 4 moduły wyjmowany

Ochronnik Cirprotec PSC4-12,5/400 TT, numer referencyjny 77738405, to ogranicznik przepięć przejściowych Typ 1+2 przeznaczony do trójfazowych instalacji elektrycznych 3P+N 230/400 V. Jego konfiguracja 3+1 umożliwia ochronę faz względem przewodu neutralnego oraz przewodu neutralnego względem ziemi, zapewniając zabezpieczenie przed przepięciami powstającymi wskutek wyładowań atmosferycznych i operacji łączeniowych w sieci elektroenergetycznej.

Ten ochronnik z gamy PSC 12,5 firmy Cirprotec łączy funkcje urządzenia Typ 1 i Typ 2 w jednym module. Obsługuje prąd udarowy Iimp o wartości 12,5 kA na biegun L-N przy fali 10/350 µs oraz 50 kA między N-PE, a także znamionowy prąd wyładowczy In 20 kA między L-N. Wersja wtykowa ułatwia konserwację i wymianę wkładów bez konieczności wymiany zamontowanej podstawy.

Główne cechy Cirprotec PSC4-12,5/400 TT

• Ogranicznik przepięć przejściowych Typ 1+2 zgodnie z EN 61643-11.
• Klasyfikacja Klasa I+II zgodnie z IEC 61643-11.
• Numer referencyjny producenta: 77738405.
• Model: PSC4-12,5/400 TT.
• Wewnętrzna konfiguracja: 3+1.
• 4 bieguny do instalacji trójfazowych 3P+N.
• Napięcie znamionowe: 230/400 V AC, 50-60 Hz.
• Maksymalne napięcie pracy ciągłej Uc L-N: 275 V AC.
• Maksymalne napięcie pracy ciągłej Uc N-PE: 255 V AC.
• Prąd udarowy Iimp L-N, fala 10/350 µs: 12,5 kA.
• Prąd udarowy Iimp N-PE, fala 10/350 µs: 50 kA.
• Znamionowy prąd wyładowczy In L-N, fala 8/20 µs: 20 kA.
• Znamionowy prąd wyładowczy In N-PE, fala 8/20 µs: 50 kA.
• Maksymalny prąd wyładowczy Imax: 65 kA.
• Poziom ochrony Up L-N: ≤1,3 kV.
• Poziom ochrony Up N-PE: ≤1,5 kV.
• Wersja wtykowa z wymiennymi wkładami.
• Montaż na szynie DIN.
• Szerokość: 4 moduły DIN.
• Kompatybilny z konfiguracjami sieci TT i TNS.
• Tryby ochrony L-N / N-PE.
• Wizualny wskaźnik stanu.
• Stopień ochrony IP20.

Ochrona Typ 1+2 przed przepięciami przejściowymi

PSC4-12,5/400 TT został zaprojektowany do ograniczania przepięć przejściowych o wysokiej energii, które mogą rozprzestrzeniać się w instalacji elektrycznej. Dzięki połączeniu ochrony Typ 1+2 może skutecznie radzić sobie zarówno z prądami związanymi z udarami piorunowymi, jak i z przepięciami indukowanymi lub wywołanymi przez operacje łączeniowe w sieci.

Jego zdolność do przenoszenia prądu udarowego sięga 12,5 kA między fazą a przewodem neutralnym przy przebiegu 10/350 µs, natomiast między przewodem neutralnym a ziemią wynosi 50 kA. Dla impulsów o przebiegu 8/20 µs oferuje znamionowy prąd wyładowczy 20 kA między fazą a przewodem neutralnym oraz maksymalny prąd wyładowczy 65 kA.

Konfiguracja 3+1 dla instalacji trójfazowych

Ochronnik posiada wewnętrzną konfigurację 3+1, z trzema elementami ochronnymi między fazami a przewodem neutralnym oraz dodatkowym elementem między przewodem neutralnym a ziemią. Taka architektura jest szczególnie dostosowana do instalacji trójfazowych z przewodem neutralnym i umożliwia zastosowanie w konfiguracjach sieci TT i TNS.

Napięcie znamionowe pracy modelu 77738405 wynosi 230 V między fazą a przewodem neutralnym oraz 400 V między fazami, przy częstotliwości sieci 50-60 Hz.

Poziom ochrony i zdolność wyładowcza

Parametr Wartość Klasyfikacja EN Typ 1+2 Klasyfikacja IEC Klasa I+II Napięcie znamionowe Un 230/400 V AC Częstotliwość 50-60 Hz Maksymalne napięcie ciągłe Uc L-N 275 V AC Maksymalne napięcie ciągłe Uc N-PE 255 V AC Prąd udarowy Iimp L-N (10/350 µs) 12,5 kA Prąd udarowy Iimp N-PE (10/350 µs) 50 kA Znamionowy prąd wyładowczy In L-N (8/20 µs) 20 kA Znamionowy prąd wyładowczy In N-PE (8/20 µs) 50 kA Maksymalny prąd wyładowczy Imax L-N 65 kA Maksymalny prąd wyładowczy Imax N-PE 65 kA Poziom ochrony Up L-N ≤1,3 kV Poziom ochrony Up N-PE ≤1,5 kV

Bezpieczeństwo i parametry elektryczne

Ochronnik posiada dynamiczne odłączenie termiczne i w przypadku zadziałania zabezpieczenia termicznego pracuje w trybie obwodu otwartego. Jego zdolność wytrzymywania zwarć Isccr wynosi 25 kA, a maksymalne zabezpieczenie rezerwowe może wynosić 200 A gG, zgodnie ze specyfikacją podaną przez Cirprotec.

Czas reakcji wynosi do 25 ns między fazą a przewodem neutralnym oraz do 100 ns między przewodem neutralnym a ziemią. Tak szybkie działanie pozwala ograniczyć wartość przepięć docierających do urządzeń podłączonych za ochronnikiem.

Wersja wtykowa i konserwacja

PSC4-12,5/400 TT wyposażono w wymienne wkłady wtykowe, co znacząco upraszcza czynności serwisowe. Jeśli jeden z modułów osiągnie koniec okresu eksploatacji, można wymienić odpowiedni wkład bez całkowitego demontażu ochronnika i bez ingerencji w okablowanie podstawy.

System sygnalizacji wizualnej umożliwia szybkie sprawdzenie stanu urządzenia: zielony wskaźnik oznacza prawidłową pracę, natomiast zanik zielonej sygnalizacji informuje o konieczności wymiany odpowiedniego wkładu.

Specyfikacja mechaniczna

Cecha Wartość Liczba biegunów 4 Konfiguracja wewnętrzna 3+1 Liczba modułów DIN 4 Wersja Wtykowa Konfiguracja sieci TT, TNS Tryby ochrony L-N / N-PE Stopień ochrony IP20 Materiał izolacyjny PA66 CT1 Klasa palności UL94 V-0 Przekrój przewodu sztywnego 6 do 35 mm² Przekrój przewodu elastycznego 6 do 25 mm² Moment dokręcania 3 Nm Zakres temperatury -40 do 85 °C Zakres wilgotności 5 do 95 % Przybliżone wymiary 90 x 72 x 76 mm Masa netto 0,618 kg

Montaż i zastosowania

Ochronnik jest przeznaczony do montażu na szynie DIN i zajmuje cztery moduły w rozdzielnicy. Połączenie Biconnect z gamy PSC umożliwia wykonanie podłączenia za pomocą przewodu i zacisku lub za pomocą grzebienia łączeniowego, co ułatwia integrację w różnych konfiguracjach rozdzielnic.

Dzięki swoim parametrom Cirprotec PSC4-12,5/400 TT nadaje się do ochrony trójfazowych instalacji elektrycznych w budynkach, przemyśle, telekomunikacji, oczyszczalniach ścieków, infrastrukturze ładowania pojazdów elektrycznych oraz innych zastosowaniach, w których konieczne jest ograniczenie przepięć przejściowych o wysokiej energii.

Normy

Cirprotec PSC4-12,5/400 TT spełnia normy IEC 61643-11 i EN 61643-11 dotyczące urządzeń ochrony przeciwprzepięciowej podłączanych do niskonapięciowych sieci elektrycznych.

Dzięki wysokiej zdolności wyładowczej, połączonej ochronie Typ 1+2, trójfazowej konfiguracji 3P+N oraz konstrukcji z wymiennymi wkładami, Cirprotec PSC4-12,5/400 TT stanowi solidne i praktyczne rozwiązanie do ochrony instalacji oraz urządzeń elektrycznych przed przepięciami przejściowymi.
